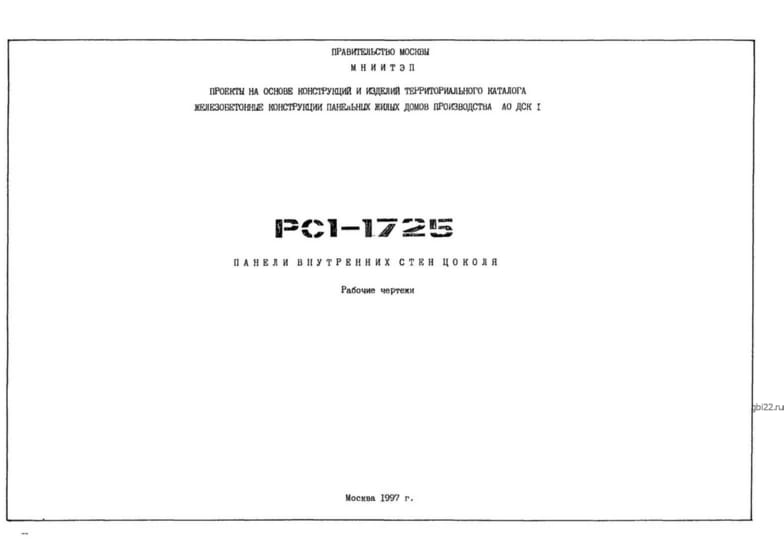

Цокольные панели ВЦ 1841-20 у (Альбом РС 1-1725)

Маркировка и расшифровка

ВЦ 1841-20 у — это индустриальные стеновые конструкции для цокольных этажей. Расшифровка обозначений:

• ВЦ — внутренняя цокольная панель;
• 18 — толщина (18 см);
• 41 — длина в дециметрах;
• 20 — модификация конструкции;
• у — усиленная версия для повышенной устойчивости.

Изменение маркировки запрещено.

Основные характеристики

Железобетонные панели ВЦ 1841-20 у отличаются повышенной прочностью и применяются в жилищном и коммерческом строительстве (серия П44т). Конструкции выполняют роль несущих элементов, обеспечивая устойчивость здания и эстетичный фасад.

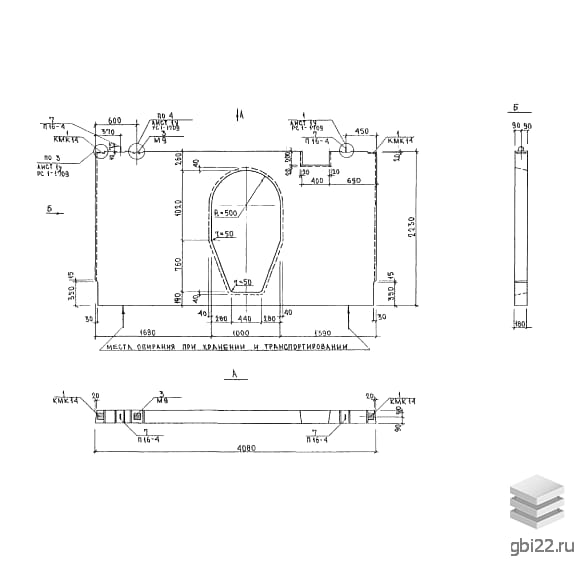

Технические параметры

• Длина: 4080 мм
• Ширина: 180 мм
• Высота: 2230 мм
• Вес: 3040 кг
• Марка бетона: М300 (класс В22.5)
• Морозостойкость: F50

Производство

Изготовление ведется в стальных опалубках по Альбому РС 1-1725 с соблюдением геометрии чертежей. Используется тяжелый бетон (плотность 2300 кг/м?). Армирование включает:

• Объемные каркасы из стержней (сталь AI, AIII);
• Холоднотянутую проволоку Вр-1, В1 (ГОСТ 6727-80);
• Закладные детали из стали Ст3кп2 (ГОСТ 103-76).

Металлические элементы обрабатываются антикоррозийными составами.

Транспортировка и хранение

Перевозка допускается только в вертикальном положении на панелевозах. Складирование требует деревянных прокладок согласно чертежам. Погрузка — за строповочные петли (сталь AI, ГОСТ 5781-80) с равномерным распределением нагрузки.
