Крайняя межколонная плита МПК 1-4-1

Расшифровка маркировки

МПК 1-4-1 – это железобетонная конструкция, предназначенная для крайних рядов колонн. Маркировка обозначает:

• МПК – межколонная плита для наружных стен.
• 1 – типоразмер изделия.
• 4 – длина в метрах (4 м).
• 1 – несущая способность (1-я категория).

Основные характеристики

Плита МПК 1-4-1 – прямоугольная железобетонная конструкция с арматурными выпусками для соединения с другими элементами каркаса. Используется в безбалочных перекрытиях многоэтажных зданий (этажность до 6 м) с шагом колонн 6?6 м.

Применение

Изделие предназначено для промышленных, складских и сельскохозяйственных объектов с температурным режимом до +50°C. Допустимые условия эксплуатации:

• Температура до -40°C.
• Сейсмичность до 6 баллов.
• Слабо- и среднеагрессивная газовая среда.
• Непросадочные грунты.

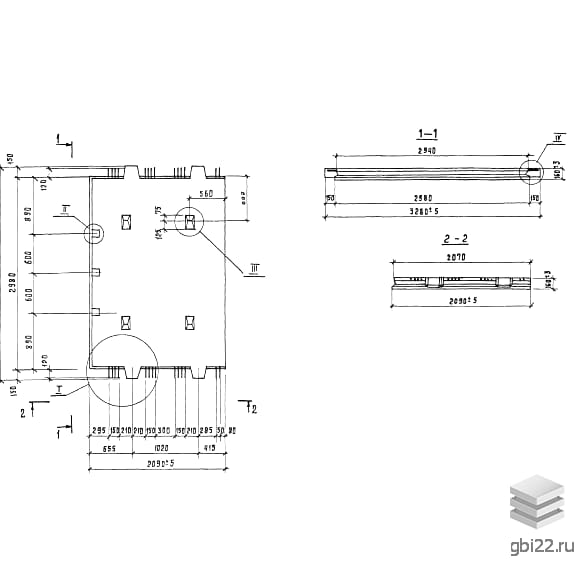

Технические параметры

• Длина: 3280 мм
• Ширина: 2090 мм
• Высота: 160 мм
• Вес: 2500 кг
• Марка бетона: М300
• Водонепроницаемость: W4
• Морозостойкость: F100-F150

Материалы и производство

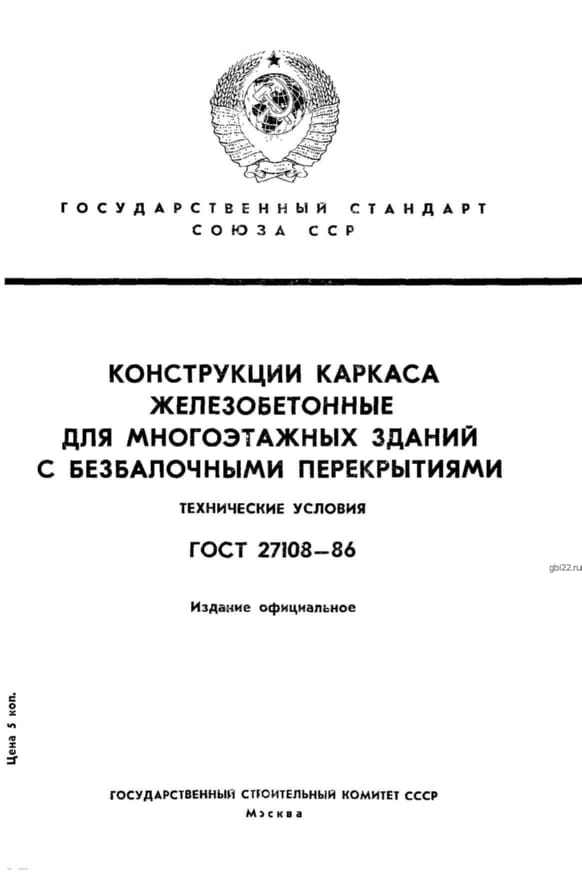

Конструкция изготавливается из тяжелого бетона (М3000-М3000) с армированием сталью классов АтIIIс или АIII. Контроль качества проводится по ГОСТ 2108-86 и ГОСТ 13015.0-83.

Транспортировка и хранение

Хранение – в рабочем положении на деревянных подкладках. Транспортировка – с надежной фиксацией, исключающей смещение или повреждение.
