Крайняя межколонная плита МПК 1-4-1

Маркировка изделия

МПК 1-4-1 – это железобетонная конструкция прямоугольной формы, оснащенная арматурными выпусками для соединения с другими элементами здания. В зависимости от проекта, могут иметь технологические углубления.

Расшифровка обозначения:

• МПК – межколонная плита для крайнего ряда (с привязкой к наружной стене);
• 1 – типоразмер изделия;
• 4 – несущая способность (в тоннах/м?).

Основные характеристики

Конструкция предназначена для использования в безбалочных каркасах многоэтажных зданий (этажность до 6 м) с шагом колонн 6?6 метров. Применяется в качестве распорки, воспринимающей горизонтальные и продольные нагрузки.

Эксплуатационные параметры:

• Диапазон рабочих температур: от -40°C до +50°C;
• Допустимая сейсмическая активность: до 6 баллов;
• Тип грунта: непросадочный;
• Стойкость к газовой среде: неагрессивная и среднеагрессивная.

Технические параметры

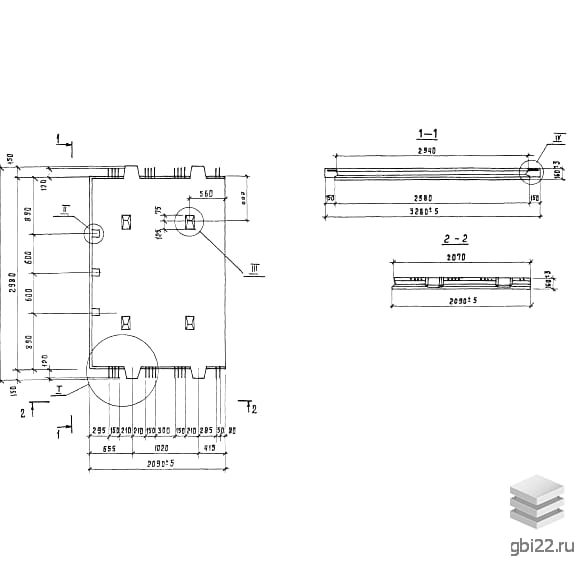

Габариты и вес:

• Длина: 3280 мм;
• Ширина: 2090 мм;
• Высота: 160 мм;
• Масса: 2500 кг.

Материалы:

• Бетон: марка М300 (прочность на сжатие);
• Водонепроницаемость: W4;
• Морозостойкость: F100-F150;
• Арматура: сталь класса АтIIIс или АIII.

Область применения

Плиты МПК 1-4-1 используются при строительстве:

• Производственных цехов;
• Складских комплексов;
• Сельскохозяйственных объектов;
• Коммерческих зданий.

Контроль качества

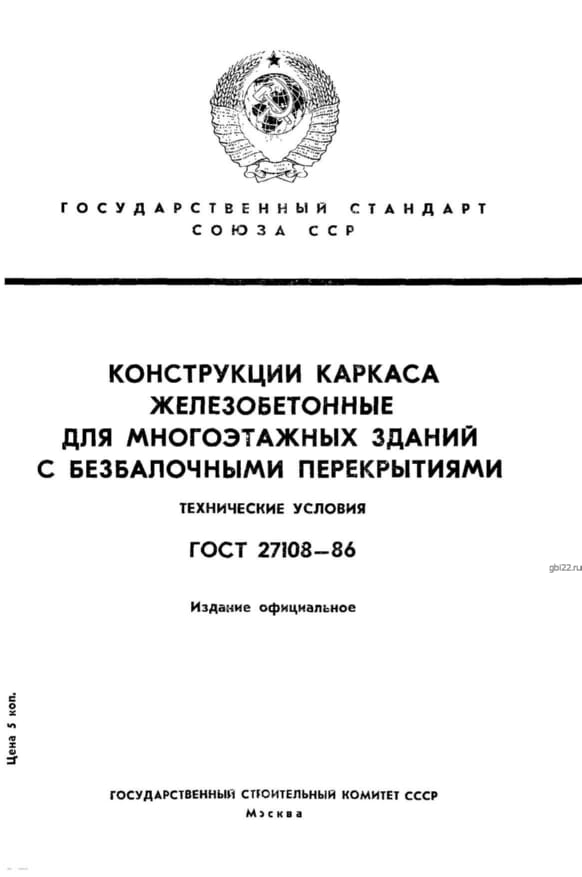

Изделия производятся в соответствии с ГОСТ 2108-86 и проходят многоэтапный контроль:

• Проверка геометрических параметров (ГОСТ 13015.0-83);
• Испытания на прочность и трещиностойкость;
• Визуальный осмотр поверхности.

Транспортировка и хранение

Конструкции хранят в горизонтальном положении на деревянных подкладках. При перевозке требуется надежная фиксация, исключающая сдвиг или опрокидывание.
