Крайняя межколонная плита МПК 1-4-1: технические характеристики и особенности

Маркировка изделия

Железобетонные конструкции обозначаются цифробуквенными комбинациями для удобства сортировки и идентификации. Расшифровка маркировки МПК 1-4-1:

• МПК – крайняя межколонная плита с привязкой к наружной стене;
• 1 – типоразмер изделия;
• 4 – показатель несущей способности.

Основные параметры

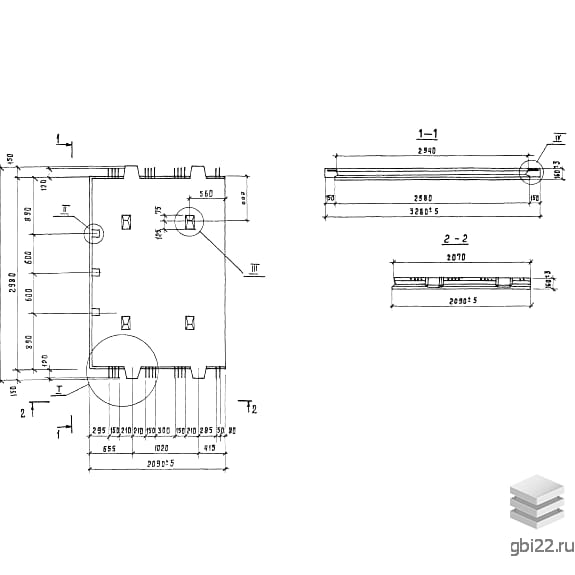

Плита МПК 1-4-1 – прямоугольная железобетонная конструкция с арматурными выпусками на торцах для соединения с другими элементами каркаса. В зависимости от проекта, могут предусматриваться технологические углубления.

• Длина: 3280 мм;
• Ширина: 2090 мм;
• Высота: 160 мм;
• Вес: 2500 кг;
• Марка бетона: М400.

Применение

Плиты предназначены для крайних рядов колонн в безбалочных каркасах многоэтажных зданий (этажность до 6 м) с сеткой колонн 6?6 м. Используются в качестве распорок, воспринимающих горизонтальные и продольные нагрузки.

Область применения включает:

• производственные и складские помещения;
• коммерческие и промышленные объекты;
• сельскохозяйственные сооружения.

Эксплуатационные условия

Конструкции рассчитаны на использование в следующих условиях:

• температурный режим: до +50°С (технологическая температура);
• климатические условия: до -40°С (минимальная зимняя температура);
• сейсмичность: до 6 баллов;
• грунты: непросадочные, не подрабатываемые территории;
• агрессивность среды: неагрессивная или среднеагрессивная газовая среда.

Материалы и производство

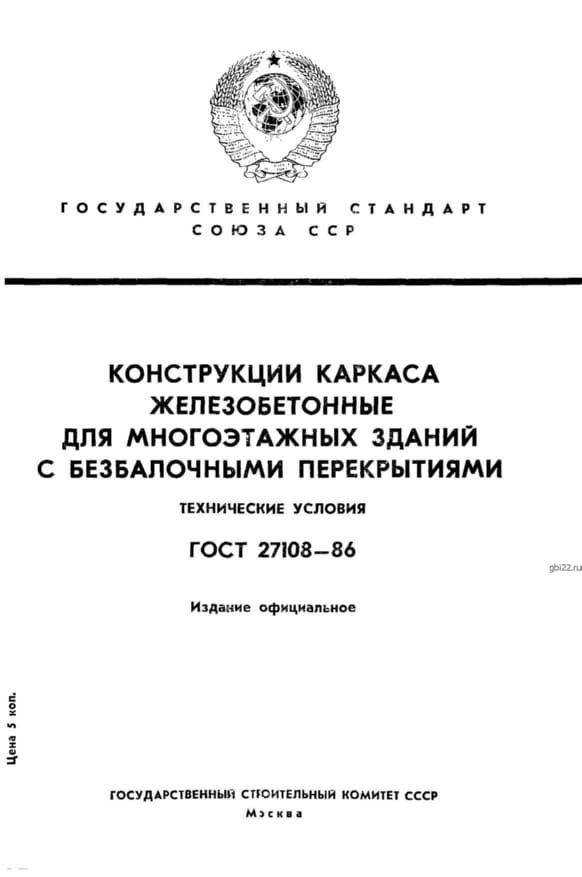

Изготовление ведется в соответствии с ГОСТ 2108-86 с использованием:

• Бетон: тяжелый, марки М4000-М4000, водонепроницаемость W4, морозостойкость F100-F150;
• Арматура: термомеханически упрочненная сталь АтIIIс или горячекатаная АIII.

Качество контролируется на всех этапах производства, включая испытания на прочность, жесткость и трещиностойкость по ГОСТ 13015.0-83.

Транспортировка и хранение

Изделия хранят в рабочем положении на деревянных прокладках. При транспортировке обеспечивают фиксацию, исключающую сдвиги и повреждения.
