Крайняя межколонная плита МПК 1-4-1 – характеристики и применение

Маркировка изделия

Железобетонные конструкции обозначаются цифробуквенными комбинациями для удобства сортировки и идентификации. Расшифровка маркировки МПК 1-4-1:

• МПК – крайняя межколонная плита с привязкой к наружной стене
• 1 – типоразмер изделия
• 4 – показатель несущей способности

Основные параметры

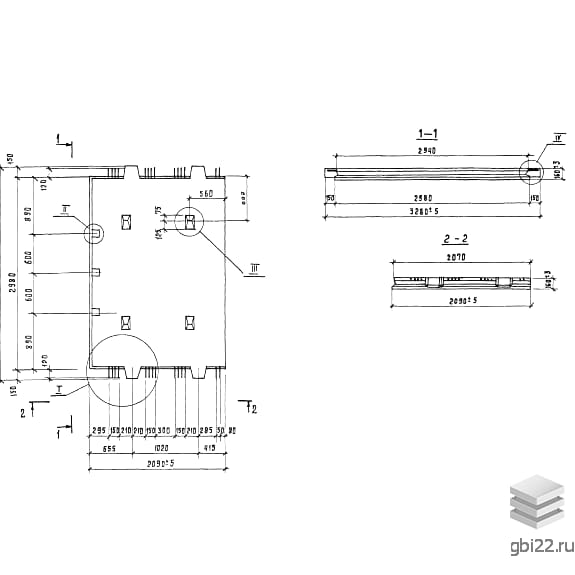

Габаритные размеры и технические характеристики:

• Длина: 3280 мм
• Ширина: 2090 мм
• Высота: 160 мм
• Масса: 2500 кг
• Класс бетона: М400

Конструктивные особенности

Прямоугольная железобетонная плита с арматурными выпусками на торцах для соединения с другими элементами каркаса. В зависимости от проекта может содержать технологические выемки для создания проемов.

Сфера применения

Используется в крайних рядах колонн многоэтажных зданий (этажность 4,8-6 м) с шагом колонн 6?6 метров. Применяется в качестве распорных элементов, воспринимающих горизонтальные и продольные нагрузки в безбалочных каркасах.

Эксплуатационные условия

Предназначены для:

• Промышленных и складских сооружений
• Зданий коммерческого и сельскохозяйственного назначения
• Объектов с технологической температурой до +50°C
• Регионов с температурой до -40°C
• Сейсмически активных зон (до 6 баллов)

Технические требования

Изготавливается в соответствии с ГОСТ 2108-86 из тяжелого бетона со следующими характеристиками:

• Прочность: М4000-М4000
• Водонепроницаемость: W4
• Морозостойкость: F100-F150

Армирование

Для усиления конструкции применяется:

• Термомеханически упрочненная сталь класса АтIIIс
• Горячекатаная арматура АIII

Контроль качества

Изделия проходят испытания на:

• Прочность
• Жесткость
• Трещиностойкость

Проверяются геометрические параметры согласно ГОСТ 13015.0-83.

Транспортировка и хранение

Требования к складированию и перевозке:

• Хранение в рабочем положении на деревянных подкладках
• Защита арматурных выпусков от повреждений
• Надежное крепление при транспортировке
