Железобетонные подоконные плиты ПОШ 22-35-1

Маркировка изделий

Подоконные плиты маркируются согласно ГОСТ 26919-86 буквенно-цифровым кодом:

ПОШ – плита с мозаичной шлифованной поверхностью (добавлен мраморный щебень)

22 – длина изделия в дециметрах (2200 мм)

35 – ширина в дм (350 мм)

1 – наличие закладных деталей в центральной части

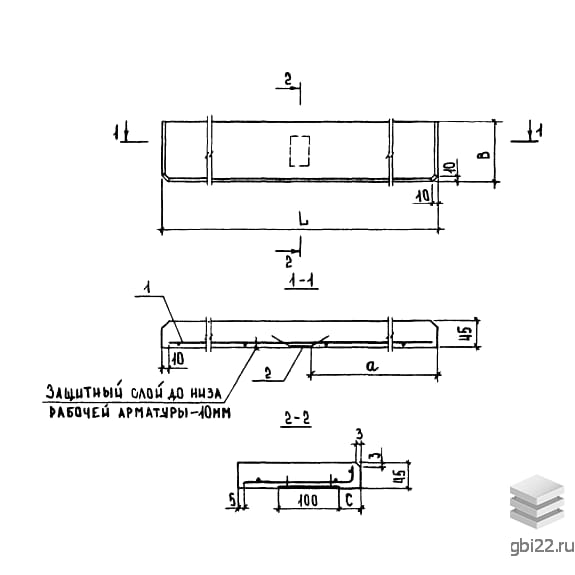

Конструктивные особенности

ЖБИ плиты представляют собой армированные сталью бетонные панели прямоугольной формы с Г-образным выступом на одной стороне. Производится в двух вариантах – для левого и правого монтажа.

Технические параметры

Основные характеристики плит ПОШ 22-35-1:

• Длина: 2200 мм

• Ширина: 350 мм

• Толщина: 45 мм

• Масса: 87 кг

• Класс бетона: М200

• Расчетная нагрузка: 100 кгс

Разновидности поверхностей

В зависимости от обработки выделяют три типа плит:

ПОШ – шлифованная мозаичная поверхность

ПОГ – глянцевое покрытие на цветном цементе

ПОО – гладкая поверхность с известковым наполнителем

Особенности монтажа

Установка осуществляется по консольной схеме:

• Один край фиксируется в пазу оконного блока

• Опорой служит простенок

• Стандартный вылет лицевой части – 50 мм

• Для широких изделий (свыше 200 мм) вынос не превышает 150 мм

Производственные стандарты

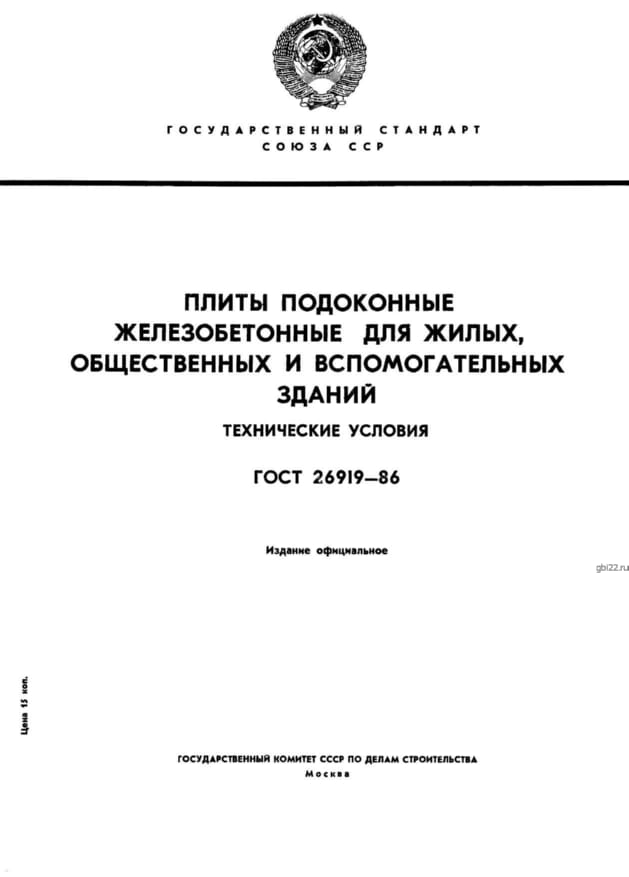

Изготовление соответствует ГОСТ 26919-86:

• Армирование сетками из стали Вр-I (?5 мм)

• Закладные элементы из металла класса A-III

• Антикоррозийная обработка металлоконструкций

• Обязательная маркировка несмываемой краской

Транспортировка и хранение

• Складирование на деревянные подкладки (?30 мм)

• Укладка лицевыми сторонами друг к другу

• Защита от механических повреждений при перевозке
