Плиты пролетных строений П 1200-99-40 ТвАII-1 (ИНВ 42013м)

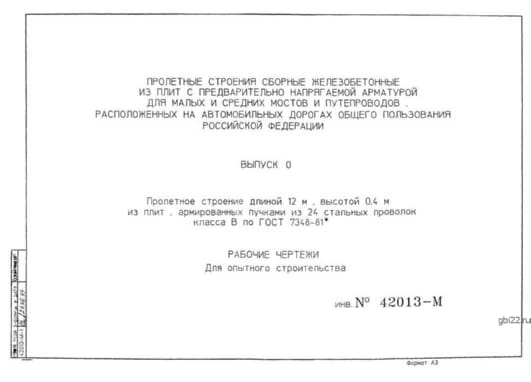

Плиты пролетных строений П 1200-99-40 ТвАII-1 – это крупногабаритные конструкции из сборного железобетона, предназначенные для возведения мостов и путепроводов на автомобильных дорогах общего пользования. Данная плита имеет прямоугольную форму и длину 12 метров. Изделия производятся в соответствии с ИНВ 42013м и рассчитаны на нагрузки класса А-11 и НК-80. Плиты могут использоваться во всех климатических зонах страны.

Маркировка изделия

Маркировка плиты состоит из буквенно-числовых групп, разделенных дефисом, каждая из которых содержит информацию об изделии. Рассмотрим маркировку на примере П 1200-99-40 ТвАII-1 (ИНВ 42013м):

П – тип конструкции (плита);

1200 – длина (в см);

99 – ширина (в см);

40 – высота (в см);

Т – температурные зоны строительства;

В – класс напрягаемой арматуры;

AII – класс ненапрягаемой арматуры;

1 – тип плиты в зависимости от расположения в габарите.

Производственные особенности

Маркировка наносится на боковую поверхность каждого изделия, что упрощает сортировку на складе и поиск нужного элемента. Также на плите указывается дата выпуска, масса конструкции и штампы производителя и ОТК.

Технологические условия

Изготовление плит пролетных строений осуществляется специализированным заводом сборного железобетона. Перед началом массового производства разрабатываются технологические условия, основанные на тяжелом бетоне по ГОСТ 26633-91 с классом прочности В35. Для эксплуатации в условиях высокой влажности или низких температур разрабатываются специальные бетонные добавки.

Армирование

Плиты армируются как напрягаемой, так и ненапрягаемой арматурой. Армирование напрягаемой арматурой выполняется из 24 проволок класса В по ГОСТ 7348-81, собранных в горизонтальные пучки с двумя каркасно-стержневыми анкерами. Ненапрягаемая арматура формируется сварными каркасами и сетками, которые собираются методом точечной электросварки.

Контроль качества

Каждое изделие проходит проверку на качество, прочность и устойчивость к трещинам. Бетонная рабочая поверхность плит должна быть без дефектов, а боковые грани – шероховатыми, что необходимо для надежного сцепления с бетоном.

Документация и хранение

К продукции прилагается паспорт качества, подтверждающий соответствие стандартам. Хранить плиты следует на подготовленных складах, рассортированных по маркам и партиям, укладывая их в горизонтальные штабеля для удобства маркировки. Транспортировать можно только те плиты, которые достигли отпускной прочности, фиксируя их для предотвращения движения.

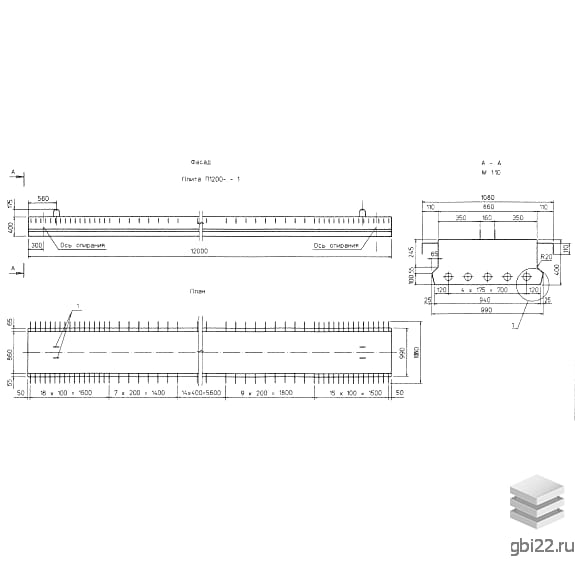

Основные характеристики

Длина: 12000 мм

Ширина: 990 мм

Высота: 400 мм

Вес: 10800 кг

Марка бетона: М450
