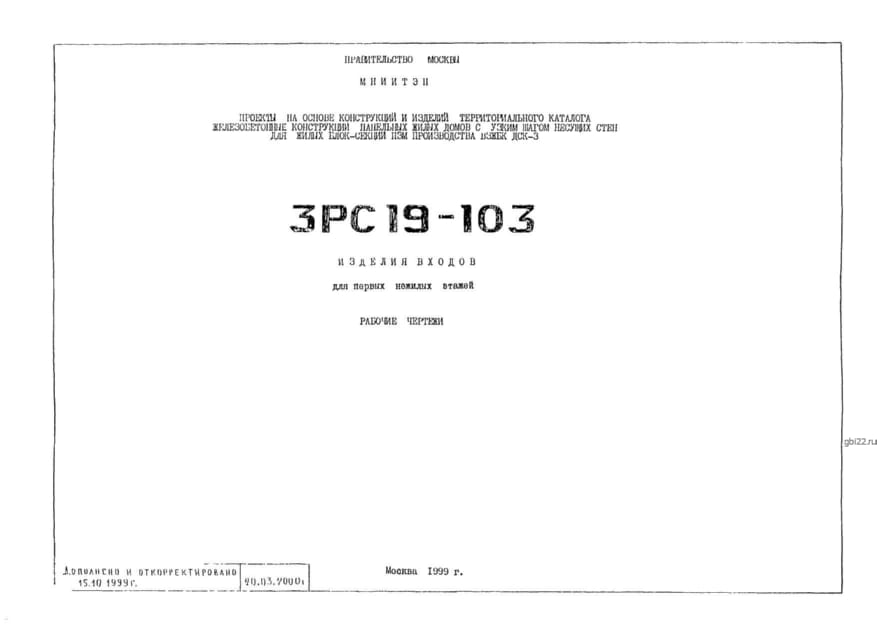

Внутренняя стенка входа 3ВВ 5-1 (Альбом 3РС 19-103)

Прямоугольная железобетонная панель с дверным проемом для монтажа входных групп. В ассортименте представлена модификация без проема – доборный элемент для нестандартных решений.

Расшифровка маркировки

3ВВ 5-1 (Альбом 3РС 19-103):

• 3 – номер альбома конструкций (3РС 19-103);
• ВВ – тип изделия (внутренняя стенка входа);
• 5 – типоразмер;
• 1 – модификация конструкции.

Область применения

Используется в панельных жилых домах с узким шагом несущих стен и блок-секциях. Оптимальна для организации входных групп на первых этажах зданий.

Технические преимущества

Быстрый монтаж, соответствие СНиП II-3-79 и СНиП 2.03.01-84. Износостойкие лицевые поверхности, длительный срок службы.

Конструктивные особенности

Материалы:

• Бетон класса В22,5 (плотность 2300 кг/м?, морозостойкость F50);
• Утеплитель – минеральная вата или пенополистирол ПСБ-25 (150 мм);
• Деревянные антисептированные пробки 250?50?100 мм (хвойные породы).

Армирование:

• Сварные каркасы из стали AII/AIII (ГОСТ 5781-82);
• Проволока Вр1 (ГОСТ 6727-80);
• Дискретные связи ДС3 (для трехслойных панелей).

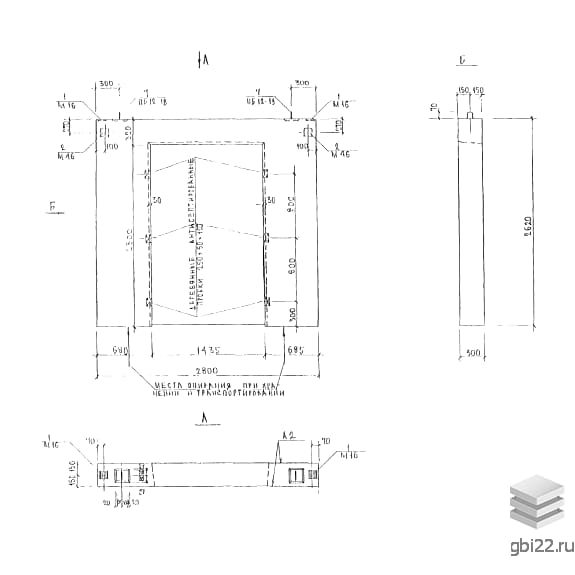

Габариты и параметры

Требования к хранению и монтажу

Вертикальное складирование с опорами в указанных точках. Обязательны приемочные испытания с фиксацией в паспорте качества.
