Стойка С 112-1-2* (Арх 14.0063) – надежная опора для ЛЭП 6-10 кВ

Расшифровка маркировки:

• С – тип конструкции (стойка);
• 112 – длина в дециметрах (11200 мм);
• 1 – показатель несущей способности;
• 2* – модификация изделия.

Основные характеристики

Вертикальная опора предназначена для монтажа распределительных устройств на подстанциях и линиях электропередачи напряжением 6-10 кВ. Эксплуатируется в условиях:

• температурный режим до -55°C;
• грунты с различной степенью агрессивности (слабая, средняя, высокая).

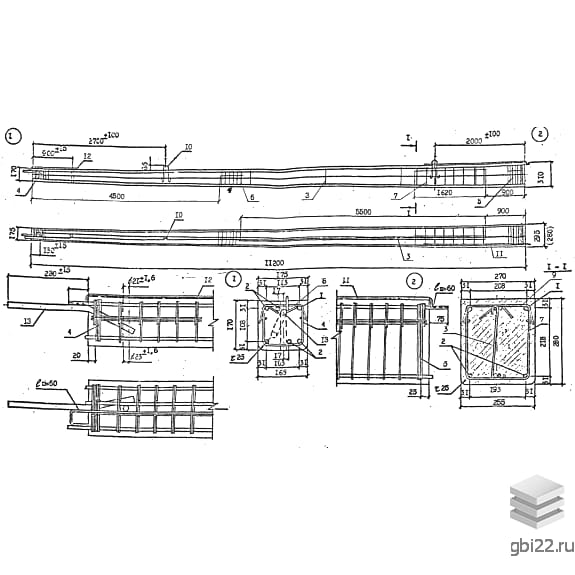

Технические параметры

• Длина: 11200 мм
• Ширина: 270 мм
• Высота: 280 мм
• Масса: 1575 кг
• Класс бетона: В30 (М400)

Производство и материалы

Изготавливается согласно ТУ 5863-009-00113557-95 из тяжелого бетона в прямоугольной опалубке с применением виброуплотнения. Используемые компоненты:

• Гранитный щебень (прочность 1400, морозостойкость F300);
• Арматура классов A-V, A-VI (ГОСТ 5781-82) и Ат-V, Ат-VI (ГОСТ 10884-81);
• Преднапряженная проволока Вр-I или спиральная арматура.

Контроль качества

Каждая партия проходит проверку на соответствие:

• геометрических параметров рабочим чертежам;
• отсутствие дефектов поверхности (трещины, сколы);
• нанесение антикоррозийного покрытия.

Документация и гарантии

Изделие сопровождается техпаспортом, содержащим:

• дату производства;
• номер партии и серии;
• реквизиты производителя.

Транспортировка и хранение

Условия сохранности:

• штабелирование до 9 рядов с деревянными прокладками;
• фиксация при перевозке авто- или ж/д транспортом;
• защита от механических повреждений.
