Железобетонная свая СВ 190-4 АIIIв: характеристики и применение

Маркировка сваи СВ 190-4 АIIIв

Условные обозначения отражают ключевые параметры изделия:

• СВ – свая железобетонная;
• 190 – длина конструкции (19 м);
• 4 – размер стороны сечения (0,4 м);
• АIIIв – класс напрягаемой арматуры.

Основные характеристики

Габариты и вес:

• Длина: 19 000 мм
• Сечение: 400?400 мм
• Масса: 7 800 кг

Материалы:

• Бетон: гидротехнический, марка
• Арматура: класс АIIIв (напрягаемая), АI (ненапрягаемая)

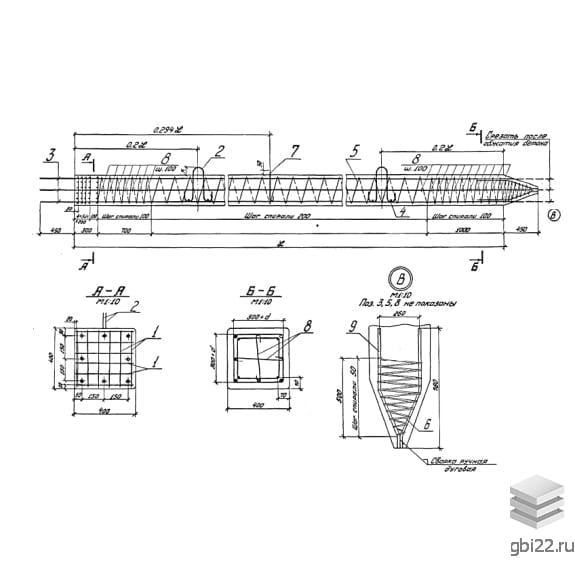

Конструктивные особенности

Изделие представляет собой прямоугольную ж/б конструкцию с:

• Заострённым концом для погружения в грунт;
• Арматурными выпусками для соединения с другими элементами;
• Предварительно напряжённым армированием для повышения прочности.

Область применения

Сваи предназначены для:

• Строительства причалов высотой до 8 м на реках, озёрах и водохранилищах;
• Эксплуатации в регионах с температурой до -40°C;
• Использования в стеснённых условиях береговой линии.

Технические требования

Производство регламентируется:

• Серия 3.505.1-15 – стандарты изготовления;
• ГОСТ 13015-75 – правила приёмки;
• СНиП II-28-73 – требования к морозостойкости и водонепроницаемости.

Контроль качества

Обязательны:

• Проверка прочности неразрушающими методами;
• Отбраковка изделий с дефектами (раковины, наплывы);
• Маркировка стойкой краской с указанием даты выпуска и веса.

Транспортировка и хранение

• Складирование в горизонтальном положении;
• Использование инвентарных прокладок;
• Обеспечение устойчивости штабелей.
