Сваи - оболочки СО 120-160 АIII

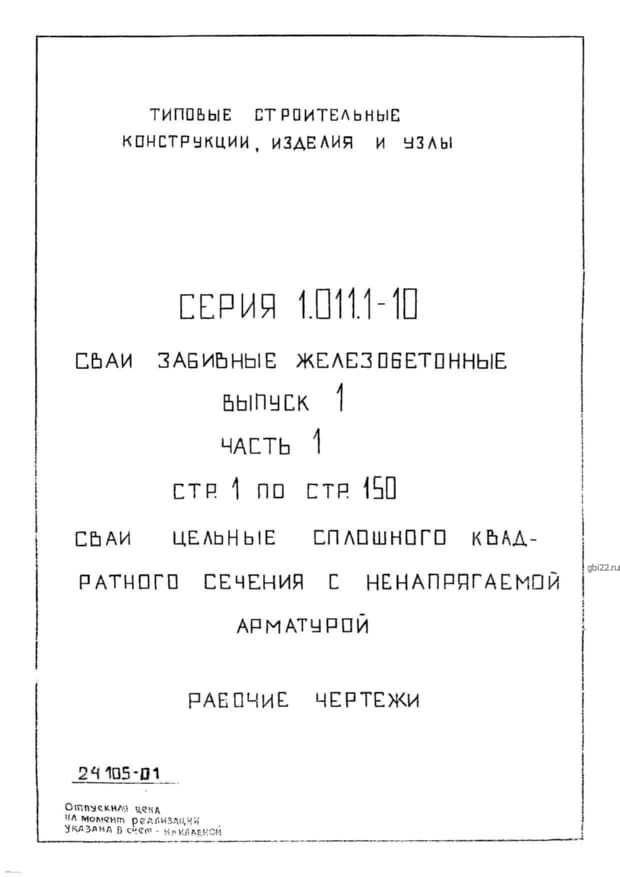

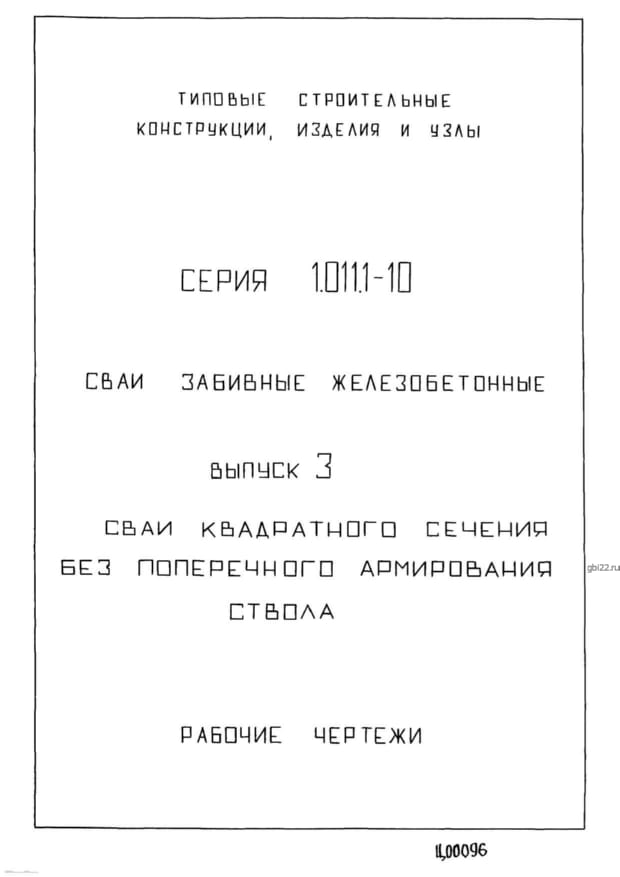

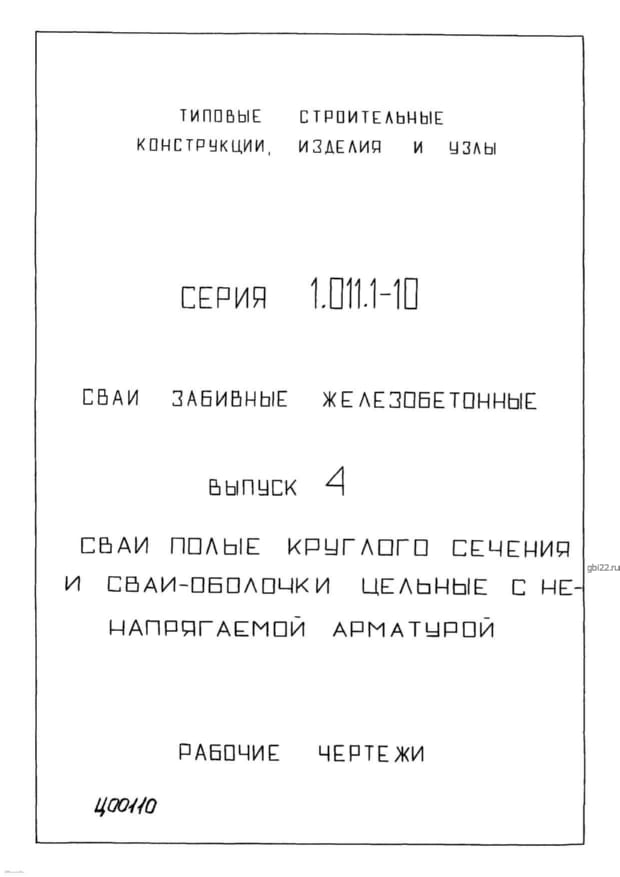

Сваи - оболочки СО 120-160 АIII представляют собой стандартные железобетонные изделия, производство которых регулируется техническими условиями Серии 1.011.1-10. Эти строительные материалы имеют форму столбов с постоянным круглым сечением и пустотелой внутренней частью.

В зависимости от требований строительного проекта, сваи могут быть оснащены специальными заостренными наконечниками, что облегчает их погружение в грунт.

Сочетание высокопрочного бетонного слоя и надежной армирующей сердцевины делает изделия марки СО 120-160 АIII идеальным выбором для строительства в сложных грунтовых условиях или при наличии значительных нагрузок.

Маркировка изделий

Каждое унифицированное железобетонное изделие получает уникальный шифр на стадии проектирования, который состоит из нескольких условных обозначений. Это марка конструкции, которая служит для удобной идентификации. В случае сваи круглого сечения, маркировка может выглядеть следующим образом:

• СО 120-100;
• СО 120-120;
• СО 120-160.

Применение и преимущества

Сваи СО 120-160 АIII пользуются значительной популярностью в современном строительстве. Они особенно полезны при возведении зданий, когда необходимо учитывать большие нагрузки или укреплять фундамент в условиях нестабильной почвы. Главное преимущество этих конструкций – отсутствие ограничений по сейсмичности в зоне эксплуатации.

Изделия рассчитаны на использование в суровых климатических условиях и обладают высокой долговечностью.

Основные характеристики

Номенклатура железобетонных конструкций из Серии 1.011.1-10 включает наименования различных диаметров и длин, с наличием или отсутствием наконечников. Поэтому маркировочные обозначения имеют важное значение для составления спецификаций и сортировки готовой продукции.

Марка СО 120-160 АIII указывает на следующие характеристики сваи:

• СО – свая-оболочка;
• 120 – длина в дециметрах;
• 160 – диаметр в сантиметрах;
• АIII – класс продольной арматуры.

Размерные характеристики

Полные размерные характеристики данного изделия:

• Длина: 12000 мм;
• Ширина: 1600 мм;
• Высота: 1600 мм;
• Вес: 16730 кг;
• Объем бетона: 6,69 м?;
• Геометрический объем: 30,72 м?.

Производственные требования

Не менее 10% изделий из каждой партии должны маркироваться соответствующим шифром, который наносится по специальным шаблонам. При производстве свай необходимо соблюдать технические условия, изложенные в ГОСТ 19804-91.

Процесс производства включает несколько этапов: подготовка армирующего каркаса, его закрепление в металлической опалубочной форме, подача бетонной смеси, формовка, принудительная сушка до достижения отпускной прочности, остывание и распалубка. Затем проводятся испытания на прочность и трещиностойкость, а также проверки качества поверхности и соответствия проектным габаритам.

Выбор материалов

При производстве важен выбор материалов. Армирование свай круглого сечения СО осуществляется с помощью стержневой горячекатаной арматурной стали классов А-І или А-ІІІ, а также термомеханически упрочненных рифленых прутков класса А-ІІІ. Пространственные каркасы для свай изготавливаются на специальных навивочно-сварочных станках.

Защитный слой бетона должен соответствовать классу прочности на сжатие В30 (марка М400) или В30 (марка М400) в зависимости от диаметра конструкции. Уровень отпускной прочности должен составлять не менее 100% от проектного в любое время года.

Хранение и транспортировка

Сваи СО 120-160 АIII хранятся в горизонтальном положении на специальных закрытых площадках с подготовленной основой. Их сортируют по маркам, размерам и датам выпуска. Для погрузки используется специальное подъемное оборудование, а для защиты конструкций от повреждений между ними прокладываются деревянные доски.

Надежная фиксация изделий в кузове является важным условием безопасной транспортировки. Соблюдение всех установленных требований позволяет доставлять строительные материалы в целостности и сохранности.
