Труба цилиндрическая раструбная безнапорная ТБ 140-50-1

Труба цилиндрическая раструбная безнапорная ТБ 140-50-1 представляет собой прочную полую железобетонную конструкцию, имеющую с одной стороны втулочную часть, а с другой - расширение в виде воронки (раструба), что облегчает соединение с аналогичными изделиями.

С помощью таких труб прокладываются трубопроводы, по которым самотеком транспортируются различные жидкости: бытовые, производственные, атмосферные, сточные и подземные воды. Трубы данного типа отличаются практичностью, простотой и надежностью в эксплуатации, что делает их востребованными в различных областях строительства: гражданском, промышленном, водохозяйственном и гидротехническом.

ТБ 140-50-1 также может использоваться в условиях агрессивной среды, на территориях с температурой наружного воздуха не ниже -40 градусов по Цельсию. Однако применение изделий в районах вечной мерзлоты и на территориях с сейсмической активностью более 8 баллов не допускается.

Расшифровка маркировки

Каждой трубе присваивается уникальная маркировка, состоящая из букв и цифр, которая раскрывает основную информацию о габаритах и конструктивных особенностях:

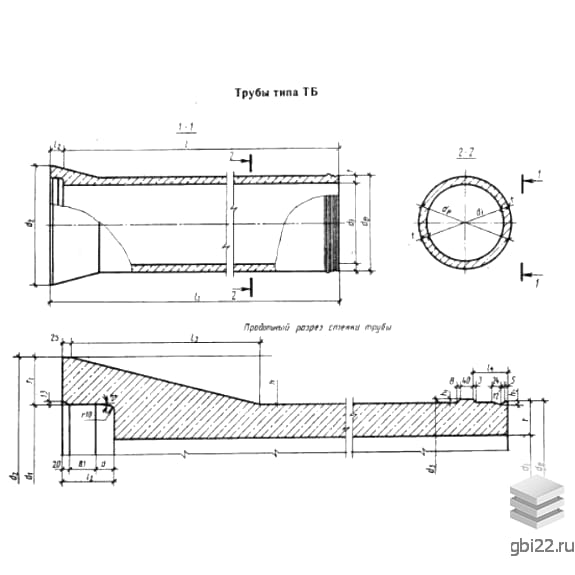

ТБ – труба цилиндрическая раструбная с упорным буртиком втулочного конца и стыковыми соединениями, уплотняемыми резиновыми кольцами;

140 – диаметр условного прохода (в см);

50 – полезная длина (в дм);

1 – несущая способность.

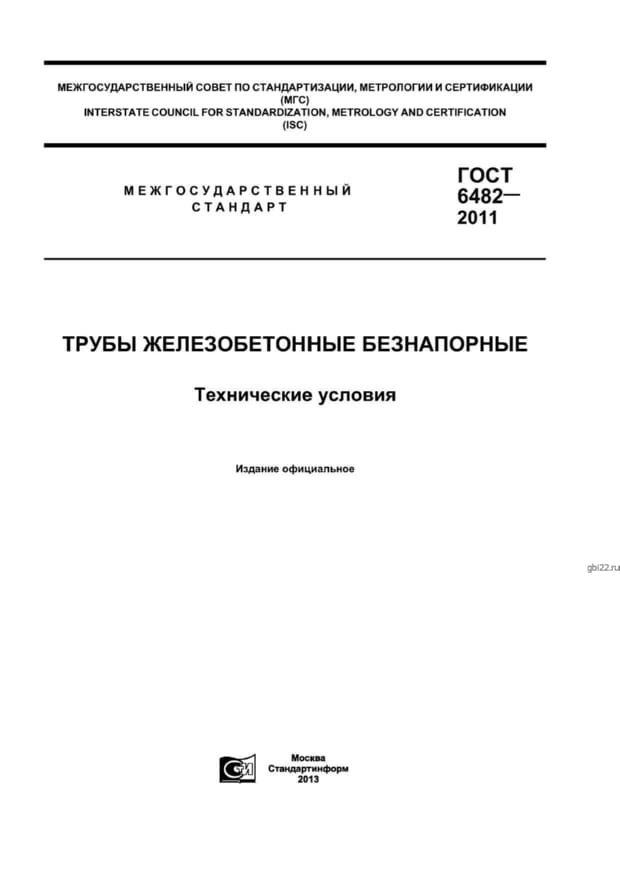

Маркировочные обозначения наносятся водостойкой черной краской (по трафарету) на наружную поверхность раструба. Железобетонные трубы производятся в заводских условиях в соответствии с ГОСТ 6482-2011. Конструкции могут изготавливаться различными современными методами, такими как вибропрессование, центрифугирование, радиальное прессование и вибрирование.

Материалы и армирование

В качестве основы для производства ТБ 140-50-1 используются тяжелые и мелкозернистые бетоны классов по прочности на сжатие не ниже В25. Марка бетонной смеси по водонепроницаемости устанавливается при проектировании конкретного сооружения, но должна быть не ниже W6 для труб, изготавливаемых методом вибропрессования, и не ниже W4 для изделий, созданных по другим технологиям.

Для повышения прочности и устойчивости к различным воздействиям, трубы армируются ненапряженной стальной арматурой, которая представлена в виде спирального каркаса (одинарного цилиндрического, эллиптического или двойного цилиндрического). В каркасе присутствует продольная распределительная арматура из стали классов А-I и А-III, а для спирали используется проволока классов В-I и Вр-I. Также предусмотрены закладные детали для защиты от электрокоррозии.

Документация и транспортировка

Каждой партии готовых строительных элементов присваивается документ о качестве согласно ГОСТ 13015, в котором указаны важные данные: название и адрес изготовителя, номер и дата документа, номер партии, марка и наименование трубы, класс бетона по прочности на сжатие, отпускная прочность бетона, марка по водонепроницаемости.

Железобетонные раструбные трубы перевозят и хранят в рабочем положении, укладывая изделия на специальные деревянные прокладки и опоры из сухой древесины. На складе трубы формируются в штабель или размещаются в контейнер, рассортированные по маркам. В ряде ТБ 140-50-1 укладываются так, чтобы раструбы двух смежных рядов были обращены в разные стороны.

Транспортировка труб осуществляется автомобильным транспортом или железнодорожным подвижным составом, при этом они должны быть оборудованы седлообразными прокладками для предотвращения смещения и соприкосновения изделий.

Основные характеристики

Длина: 5175 мм

Ширина: 1620 мм

Высота: 1620 мм

Вес: 7300 кг

Марка бетона: М350
