Трубы цилиндрические раструбные безнапорные ТБ 50-50-2

Трубы цилиндрические раструбные безнапорные ТБ 50-50-2 – это универсальные бетонные изделия, которые функционируют без давления. Их применение охватывает практически все сферы, включая транспортировку различных жидкостей, воздуха и других веществ самотеком. Специальный раструб обеспечивает надежное соединение труб, а герметик гарантирует плотность стыков.

Маркировка изделий

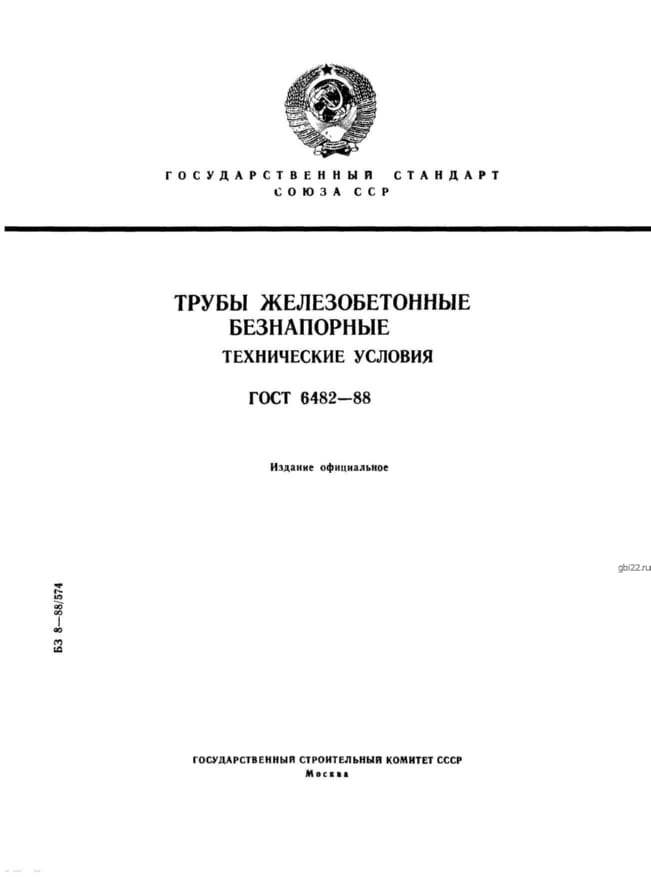

Бетонные трубы с раструбами ТБ 50-50-2 обозначаются в соответствии с ГОСТ 6482-88. Буквенная часть маркировки указывает на тип изделия, а цифровая – на размеры. Возможные варианты написания: 1. ТБ 50-50-2; 2. ТС 50.45.2.

Область применения

Трубы ТБ 50-50-2 находят применение в различных отраслях, включая дорожное, гражданское, сельское, промышленное и железнодорожное строительство. Они идеально подходят для транспортировки сточных вод, бытовых жидкостей, а также для создания мелиорационных систем, ливневых водостоков и канализации. Жидкость отводится самотеком, а прокладка трубопроводов чаще всего осуществляется под землей.

Основные характеристики

Длина: 5160 мм

Ширина: 620 мм

Высота: 620 мм

Вес: 1500 кг

Марка бетона: М350

Геометрический объем: 1,9835 м?

Объем бетона на одно изделие: 0,58 м?

Диаметр наружного раструба: 620 мм

Диаметр внутреннего раструба: 620 мм

Технические требования

Трубы ТБ 50-50-2 изготавливаются в соответствии с ГОСТ 6482-88. Основным материалом является бетон, который должен соответствовать классу прочности на сжатие не менее В25 и водонепроницаемости W4. Эти изделия обладают высокой стойкостью к коррозии, гниению и обрастанию биологическими массами, что делает их универсальными для различных применений. Они также выдерживают широкий диапазон температур и имеют заявленный срок службы не менее 80 лет.

Армирование и транспортировка

Для обеспечения прочности трубы с раструбами подвергаются обязательному армированию. Раструб и цилиндрическая часть обрабатываются отдельно с использованием углеродистой стали классов AI и AIII согласно ГОСТ 5781-82. Диаметр прутков составляет 6 мм, и все они обрабатываются антикоррозионными составами. Арматурные каркасы изготавливаются методом контактно-точечной сварки согласно ГОСТ 14098-85.

Условия транспортировки и хранения

Трубы ТБ 50-50-2 транспортируются специальным транспортом. Под изделия подкладываются деревянные подкладки, а все элементы надежно фиксируются стальной лентой. При транспортировке железнодорожным транспортом трубы укладываются в контейнеры и закрепляются. Погрузочно-разгрузочные работы должны проводиться с использованием крана, избегая сбрасывания или навала. Хранение осуществляется в штабелях, высота которых не превышает 4 трубы, с прокладкой деревянных досок между слоями.
