Труба цилиндрическая раструбная безнапорная ТБ 50-50-2

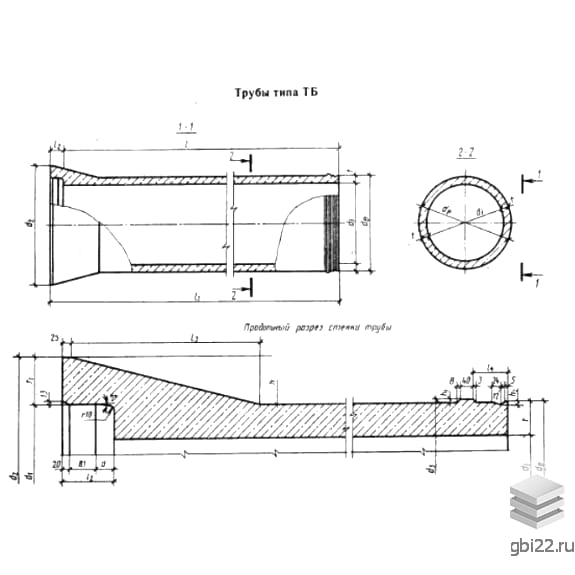

Труба цилиндрическая раструбная безнапорная ТБ 50-50-2 представляет собой прочную полую железобетонную конструкцию, имеющую с одной стороны втулочную часть, а с другой - расширение в виде воронки (раструба), что облегчает соединение с аналогичными изделиями.

С помощью таких труб прокладываются трубопроводы, по которым самотеком транспортируются различные жидкости: бытовые, производственные, атмосферные, сточные и подземные воды. Трубы данного типа отличаются практичностью, простотой и надежностью в эксплуатации, что делает их востребованными в различных областях строительства: гражданском, промышленном, водохозяйственном и гидротехническом.

ТБ 50-50-2 также могут использоваться в условиях агрессивной среды, на территориях с температурой наружного воздуха не ниже -40 градусов по Цельсию. Однако применение изделий в районах вечной мерзлоты и на территориях с сейсмической активностью более 8 баллов не допускается.

Расшифровка маркировки

Каждой трубе присваивается уникальная маркировка, состоящая из букв и цифр, которая раскрывает основную информацию о габаритах и конструктивных особенностях:

ТБ – труба цилиндрическая раструбная с упорным буртиком втулочного конца и стыковыми соединениями, уплотняемыми резиновыми кольцами;

50 – диаметр условного прохода (в см);

50 – полезная длина (в дм);

2 – несущая способность.

Производственные особенности

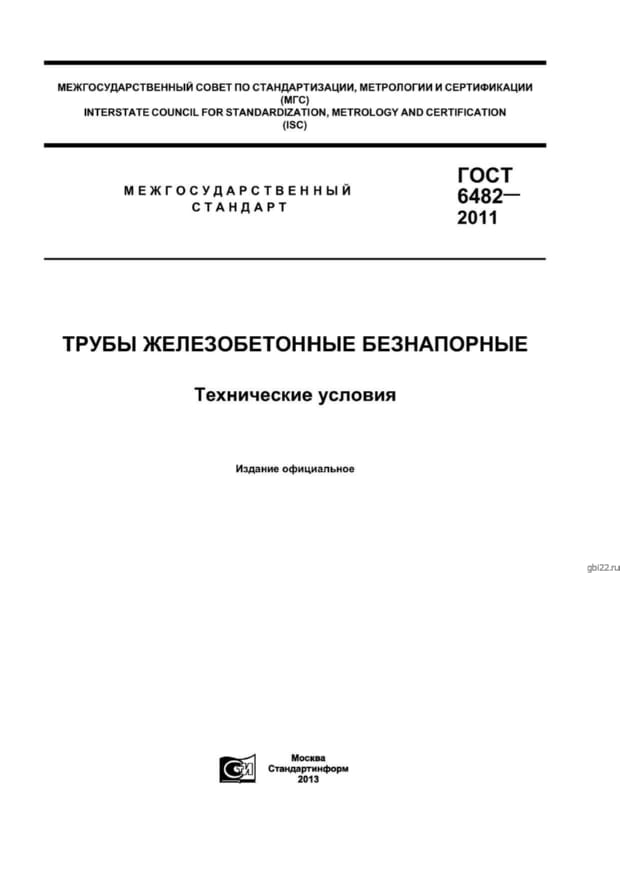

Маркировочные обозначения наносятся водостойкой черной краской (по трафарету) на наружную поверхность раструба. Железобетонные трубы изготавливаются в заводских условиях в соответствии с ГОСТ 6482-2011. Конструкции могут производиться различными современными методами, такими как вибропрессование, центрифугирование, радиальное прессование и вибрирование.

В качестве основы для производства ТБ 50-50-2 используются тяжелые и мелкозернистые бетоны классов по прочности на сжатие не ниже В25. Марка бетонной смеси по водонепроницаемости устанавливается при проектировании конкретного сооружения, но должна быть не ниже W6 для труб, изготавливаемых методом вибропрессования, и не ниже W4 для изделий, созданных по другим технологиям.

Армирование и защита

Для повышения прочности и устойчивости к различным воздействиям трубы армируются ненапряженной стальной арматурой, которая представлена в виде спирального каркаса одинарного или двойного цилиндрического типа. В каркасе присутствует продольная распределительная арматура из стали классов А-I и А-III, а для спирали используется проволока классов В-I и Вр-I. Также предусмотрены закладные детали для защиты от электрокоррозии.

Документация и транспортировка

Каждой партии готовых строительных элементов присваивается документ о качестве согласно ГОСТ 13015, в котором указаны важные данные: название и адрес изготовителя, номер и дата документа, номер партии, марка и наименование трубы, класс бетона по прочности на сжатие, отпускная прочность бетона, марка по водонепроницаемости.

Железобетонные раструбные трубы транспортируются и хранятся в рабочем положении, укладывая изделия на специальные деревянные прокладки и опоры из сухой древесины. На складе трубы формируются в штабель или размещаются в контейнер, рассортированные по маркам. В ряде ТБ 50-50-2 укладываются так, чтобы раструбы двух смежных рядов были обращены в разные стороны.

Транспортировка труб осуществляется автомобильным или железнодорожным транспортом, при этом необходимо использовать седлообразные прокладки для предотвращения смещения и соприкосновения изделий.

Основные характеристики

Длина: 5160 мм

Ширина: 620 мм

Высота: 620 мм

Вес: 1500 кг

Марка бетона: М350
