Цилиндрические раструбные трубы безнапорные ТФП 140-50-1

Цилиндрические раструбные трубы ТФП 140-50-1 – это универсальные бетонные изделия, предназначенные для работы без давления. Они находят применение в различных областях, включая транспортировку жидкостей, воздуха и других веществ самотеком. Специальный раструб обеспечивает надежное соединение труб, а герметизация стыков достигается с помощью герметиков.

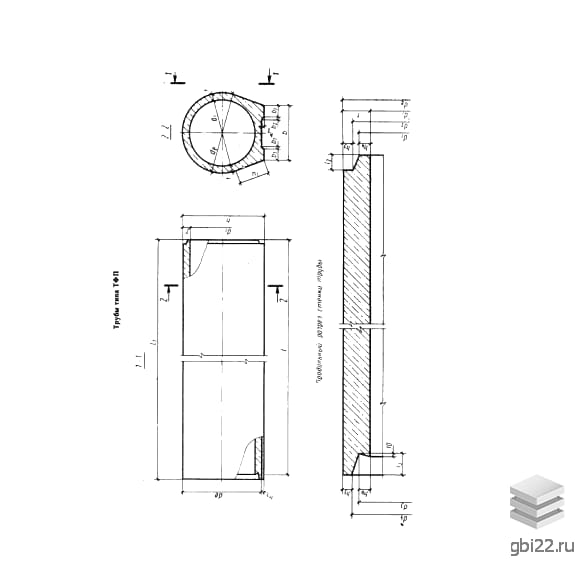

ТФП – обозначение типа изделия (труба цилиндрическая фальцевая);

140 – условный диаметр в сантиметрах;

50 – полезная длина в дециметрах;

1 – несущая способность.

Основные характеристики

Длина: 5090 мм

Геометрический объем: 13,3582 м?

Объем бетона на одно изделие: 3,4 м?

Масса: 8500 кг

Диаметр наружного раструба: 1620 мм

Диаметр внутреннего раструба: 1620 мм

Область применения

Трубы ТФП 140-50-1 используются в различных сферах, включая дорожное, гражданское, сельское, промышленное и железнодорожное строительство. Они подходят для транспортировки сточных вод, бытовых жидкостей, а также для создания мелиорационных систем, ливневых водостоков и канализации. Жидкость отводится самотеком, и чаще всего трубы укладываются под землей.

Технические особенности

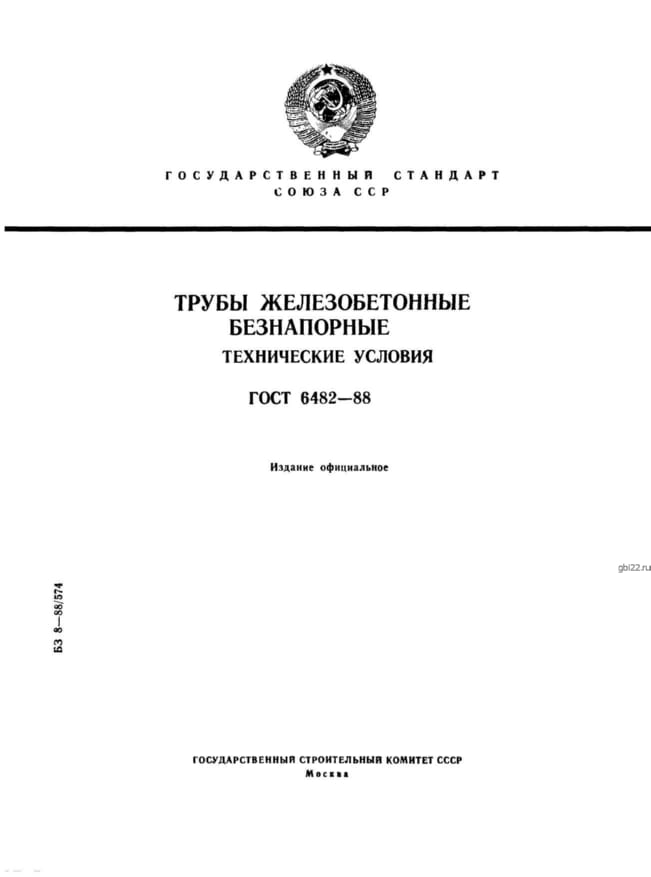

Изделия изготавливаются в соответствии с ГОСТ 6482-88, основным материалом является бетон. Прочность на сжатие должна соответствовать классу не менее В25, а водонепроницаемость – марке W4. Трубы обладают высокой стойкостью к коррозии, гниению и обрастанию биологическими массами, что делает их универсальными для различных применений. Они также выдерживают широкий диапазон температур, а срок службы составляет не менее 80 лет.

Армирование и транспортировка

Для обеспечения прочности трубы с раструбами армируются, при этом раструб и цилиндрическая часть обрабатываются отдельно. Используются углеродистые стальные прутки класса AI и AIII согласно ГОСТ 5781-82, диаметром 6 мм. Все прутки обрабатываются антикоррозионными составами. Арматурные каркасы соединяются методом контактно-точечной сварки согласно ГОСТ 14098-85.

Транспортировка труб осуществляется специализированным транспортом. При укладке в ряд используются деревянные подкладки, а элементы надежно фиксируются стальной лентой. При транспортировке железнодорожным транспортом трубы помещаются в контейнеры и закрепляются. Погрузочно-разгрузочные работы должны проводиться с использованием крана, избегая сбрасывания или навала.

Условия хранения

Хранение труб осуществляется в штабелях, высота которых не превышает 4 трубы. Между слоями прокладываются деревянные доски с шагоМ350 мм от каждого края. Для удобства использования элементы сортируются по видам и маркам.
