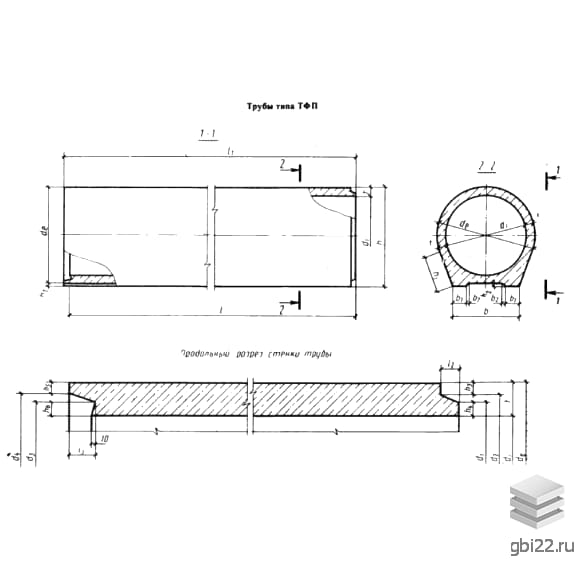

Труба цилиндрическая фальцевая безнапорная ТФП 160-50-3

Труба ТФП 160-50-3 представляет собой прочную полую конструкцию, выполненную из армированного бетона, с торцевыми поверхностями, которые взаимно соединяются в пределах толщины стенки. Эти трубы используются для прокладки трубопроводов, по которым самотеком транспортируются различные жидкости, включая бытовые, производственные, атмосферные, сточные и подземные воды.

Расшифровка маркировки

Маркировка ТФП 160-50-3 содержит ключевую информацию об изделии:

ТФ – цилиндрическая фальцевая труба с соединением, уплотняемым герметиками;

П – наличие плоской или другой формы опорной поверхности снизу;

160 – диаметр сквозного отверстия (в см);

50 – полезная длина (в дм);

3 – несущая способность.

Основные характеристики

Длина: 5090 мм

Ширина: 1840 мм

Высота: 1840 мм

Вес: 10000 кг

Марка бетона: М350

Применение

Эти строительные элементы находят применение в различных областях, включая гражданское, промышленное, водохозяйственное и гидротехническое строительство. ТФП 160-50-3 также могут использоваться в агрессивных условиях, при температуре не ниже -40 градусов по Цельсию. Однако их использование в районах вечной мерзлоты и с сейсмической активностью более 8 баллов не допускается.

Производственные технологии

Изготовление труб осуществляется по современным методам, таким как вибропрессование, центрифугирование и радиальное прессование. Для производства ТФП 160-50-3 используется тяжелый или мелкозернистый бетон класса прочности не ниже В25. Водонепроницаемость бетона должна быть не ниже W6 для труб, изготовленных методом вибропрессования, и не ниже W4 для других технологий.

Армирование и защита

Для повышения прочности трубы в нее закладывается стальная арматура, которая образует монолитное изделие. ТФП 160-50-3 армируется ненапряженной стальной арматурой, формируя сваренный спиральный каркас. Используемая сталь классов А-I и А-III, а для спирали – арматурная проволока классов В-I и Вр-I. Также предусмотрены закладные детали для защиты от электрокоррозии.

Контроль качества

Готовые трубы проходят контрольные испытания на прочность, трещиностойкость и водонепроницаемость. Если результаты соответствуют требованиям ГОСТ 13015, изделия получают сертификат качества.

Транспортировка и хранение

Трубы ТФП 160-50-3 транспортируются и хранятся в рабочем положении, укладываясь на специальные деревянные прокладки и опоры. На складе конструкции формируются в штабель или размещаются в контейнеры, сортированные по маркам. Транспортировка осуществляется автомобильным или железнодорожным транспортом с использованием седлообразных прокладок для предотвращения смещения.
