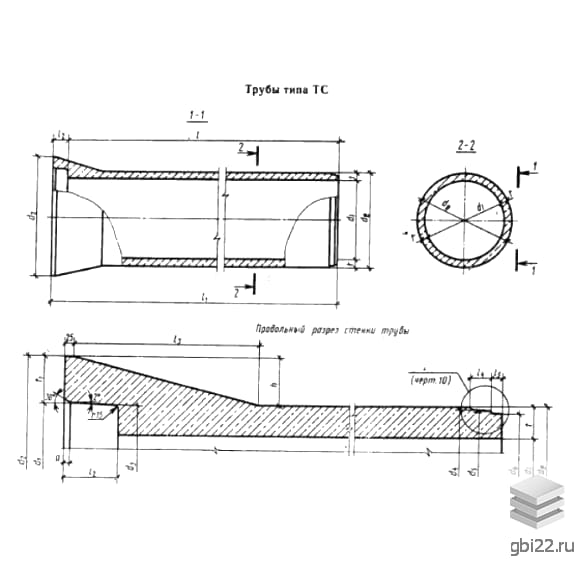

Трубы цилиндрические раструбные безнапорные ТС 100-50-3

Трубы цилиндрические раструбные безнапорные ТС 100-50-3 – это универсальные бетонные изделия, которые функционируют без давления. Они находят применение в различных областях, включая транспортировку жидкостей, воздуха и других веществ самотеком.

Маркировка изделий

Маркировка труб ТС 100-50-3 расшифровывается следующим образом:

ТС – тип изделия (труба цилиндрическая безнапорная раструбная);

100 – условный диаметр в сантиметрах;

50 – полезная длина в дециметрах;

3 – несущая способность.

Основные характеристики

Длина: 5170 мм

Геометрический объем: 7,4448 м?

Объем бетона на одно изделие: 1,9 м?

Масса: 4800 кг

Диаметр наружного раструба: 1200 мм

Диаметр внутреннего раструба: 1200 мм

Применение

Трубы ТС 100-50-3 используются в различных сферах, включая дорожное, гражданское, сельское, промышленное и железнодорожное строительство. Они подходят для транспортировки сточных вод, бытовых жидкостей, а также для создания мелиорационных систем и ливневых водостоков. Жидкость отводится самотеком, и чаще всего трубы укладываются под землей.

Технические характеристики

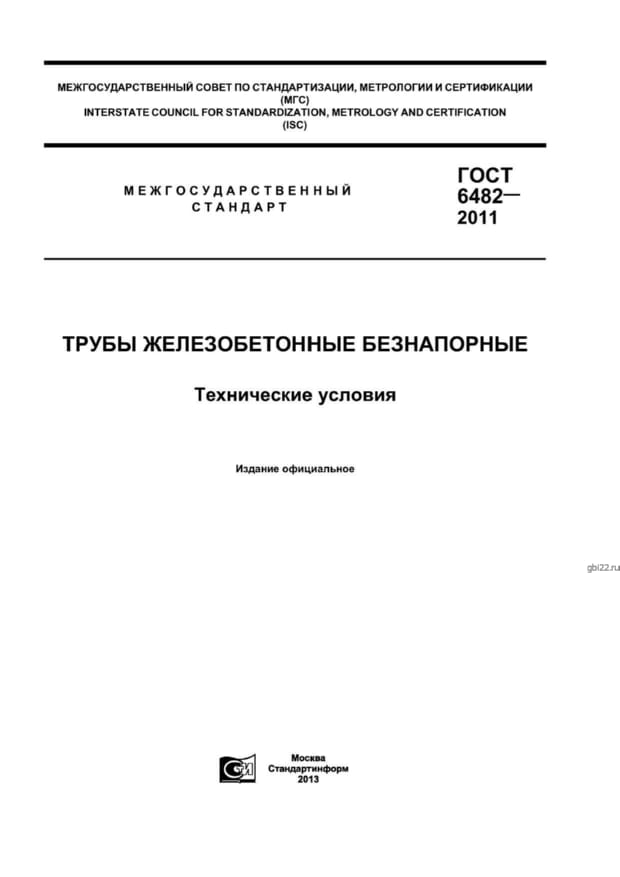

Изготавливаются трубы согласно стандарту ГОСТ 6482-88. Основной материал – бетон, который должен соответствовать классу прочности на сжатие не менее В25 и водонепроницаемости W4. Эти изделия обладают высокой стойкостью к коррозии, гниению и обрастанию биологическими массами, что делает их универсальными для различных применений. Трубы также выдерживают широкий диапазон температур и имеют заявленный срок службы не менее 80 лет.

Армирование и транспортировка

Для обеспечения прочности трубы с раструбами армируются, при этом раструб и цилиндрическая часть обрабатываются отдельно. Используются углеродистые стальные прутки класса AI и AIII согласно ГОСТ 5781-82, диаметром 6 мм. Все прутки обрабатываются антикоррозионными составами. Арматурные каркасы соединяются методом контактно-точечной сварки.

Транспортировка труб осуществляется специализированным транспортом. При укладке в ряд используются деревянные подкладки, а элементы надежно фиксируются стальной лентой. При транспортировке железнодорожным транспортом трубы помещаются в контейнеры и закрепляются. Погрузочно-разгрузочные работы должны проводиться с использованием крана, избегая сбрасывания или навала.

Хранение

Хранение труб осуществляется в штабелях, максимальная высота – 4 трубы. Между слоями прокладываются деревянные доски с шагоМ350 мм от каждого края. Для удобства использования элементы сортируются по видам и маркам.
