Трубы напорные ТНС 50-50-10 ВрпI со стальным сердечником

Расшифровка маркировки ТНС 50-50-10 ВрпI

Согласно ГОСТ 26819-86, обозначение включает ключевые параметры изделия:

• ТНС – труба напорная со стальным сердечником;
• 50 – внутренний диаметр (в дециметрах);
• 50 – длина (в дециметрах);
• 10 – класс прочности (H10);
• ВрпI – марка напрягаемой арматуры.

Маркировка наносится на внешнюю поверхность изделия.

Характеристики и преимущества

Трубы ТНС 50-50-10 ВрпI предназначены для:

• Передачи неагрессивных жидкостей (t ? 40°C);
• Монтажа напорных систем, канализации и ливневых стоков.

Ключевые достоинства:

• Высокая прочность за счет армирования и стального сердечника;
• Устойчивость к блуждающим токам (при антикоррозийной защите);
• Долговечность и простота монтажа;
• Оптимальный вес при толстых бетонных стенках.

Технические параметры

• Длина: 5090 мм
• Диаметр: 614 мм
• Вес: 1050 кг
• Марка бетона: М200 (Вт2.4)

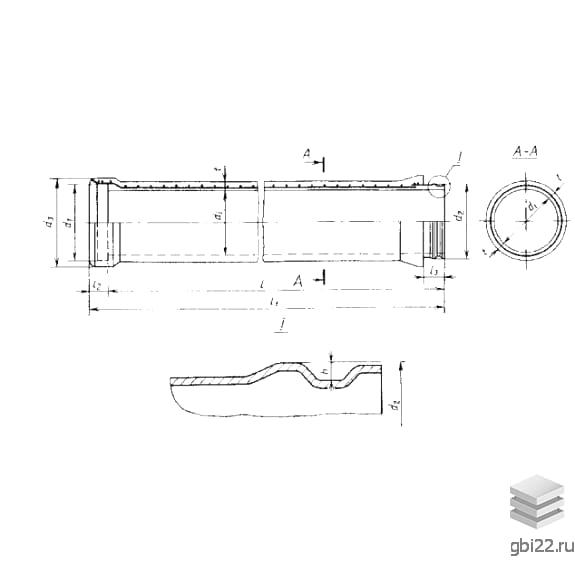

Конструктивные особенности

Изделие включает:

• Мелкозернистый бетон с предварительным напряжением;
• Стальной сердечник из холоднокатаной стали ВСт3сп/пс (1.5-2 мм);
• Арматурный каркас (проволока ?6 мм);
• Герметичные соединения с резиновыми кольцами.

Монтаж и эксплуатация

• Укладка ниже уровня промерзания грунта;
• Использование спецтехники для транспортировки;
• Хранение в 2 яруса с деревянными прокладками.

Технология изготовления

Процесс включает:

1. Заливку бетона во вращающуюся форму;
2. Прессование до заданных размеров;
3. Сварку стального сердечника (спираль из листовой стали).

Комплектация и соответствие стандартам

Поставляется с:

• Резиновыми уплотнительными кольцами;

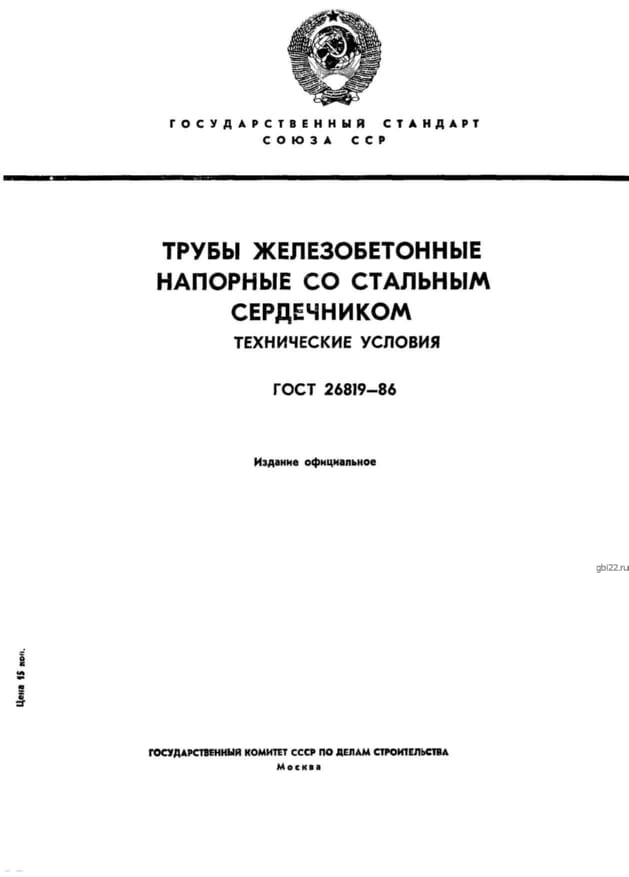

• Технической документацией (ГОСТ 26819-86).
