Трубы напорные ТНС 60-100-15 ВрпI со стальным сердечником

Маркировка изделия

ТНС 60-100-15 ВрпI — обозначение расшифровывается следующим образом:

• ТНС — труба напорная со стальным сердечником;
• 60 — внутренний диаметр (дм);
• 100 — длина (дм);
• 15 — класс прочности (H15);
• ВрпI — категория напрягаемой арматуры.

Основные характеристики

Железобетонные напорные трубы предназначены для транспортировки жидкостей с температурой до +40°C. Применяются в канализационных системах, ливневых водоотводах и напорных магистралях.

Технические параметры

• Длина: 10090 мм
• Диаметр: 714 мм
• Высота: 714 мм
• Масса: 2550 кг
• Класс бетона: М200

Преимущества

Конструктивные особенности обеспечивают:

• Высокую механическую прочность
• Устойчивость к электрохимической коррозии
• Долговечность эксплуатации
• Упрощенный монтаж

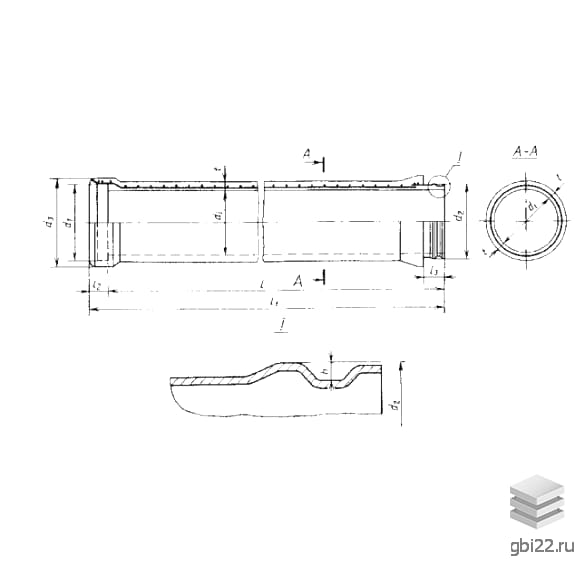

Особенности конструкции

Изделие состоит из:

• Мелкозернистого бетона марки Вт2.4
• Армированного каркаса с предварительным напряжением
• Стального сердечника (холоднокатаная сталь ВСт3сп/ВСт3пс 1.5-2 мм)
• Герметичных соединительных колец

Монтаж и эксплуатация

Укладка производится ниже уровня промерзания грунта. Для соединения элементов используются резиновые уплотнители, предотвращающие протечки.

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с фиксацией груза. На складах трубы размещают:

• В контейнерах или штабелями (не более 2 ярусов)
• С деревянными прокладками между рядами
• В условиях, исключающих механические повреждения

Стандартизация

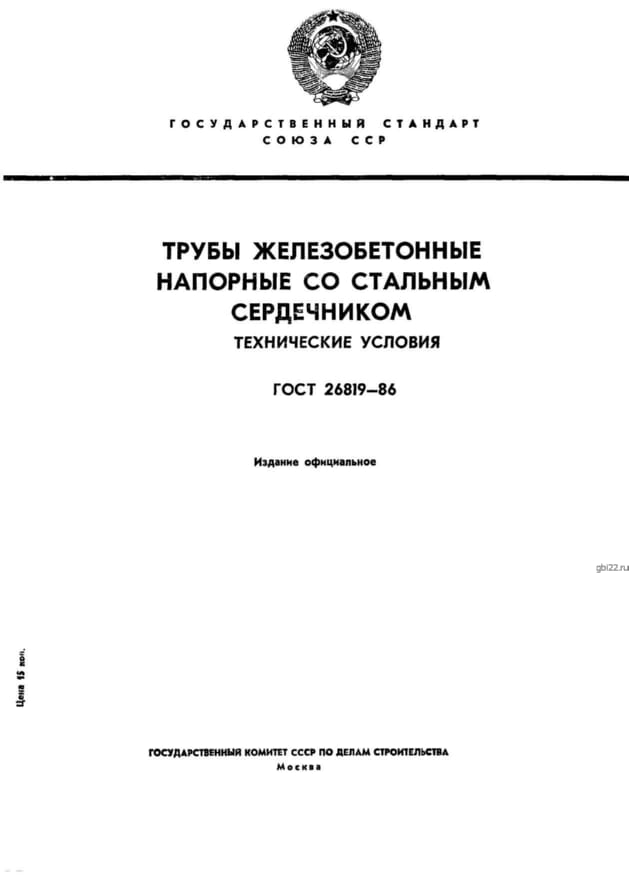

Производство соответствует требованиям ГОСТ 26819-86. Комплектация включает:

• Резиновые уплотнительные кольца
• Полный пакет технической документации
