Утяжелители УБО 1020-2,0-15 т

Утяжелители УБО 1020-2,0-15 т – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБО 1020-2,0-15 т;
• УБО 1020-2.0.15 т;
• УБО 1020-2.0-15 т;
• УБО 1020-2-0-15 т.

Конструкция и установка

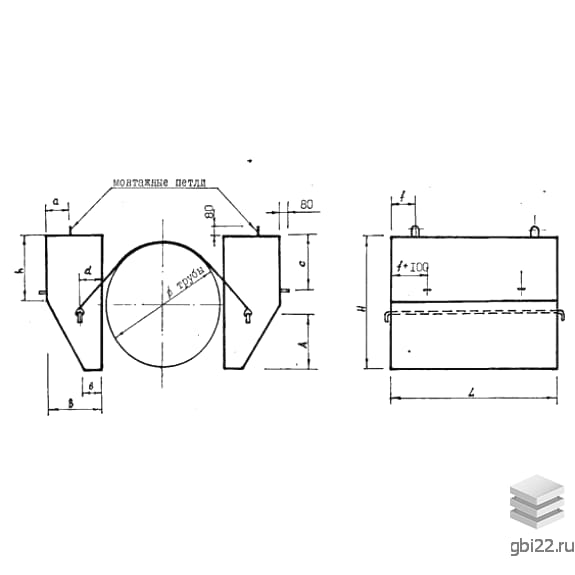

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБО 1020-2,0-15 т монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, прокладываемых на подводных переходах через реки, не допускается.

Экономические преимущества

Использование утяжелителей позволяет обеспечить надежное закрепление труб на проектных отметках, что способствует снижению стоимости строительных работ, уменьшению материалоемкости проекта и трудозатрат.

Требования к установке

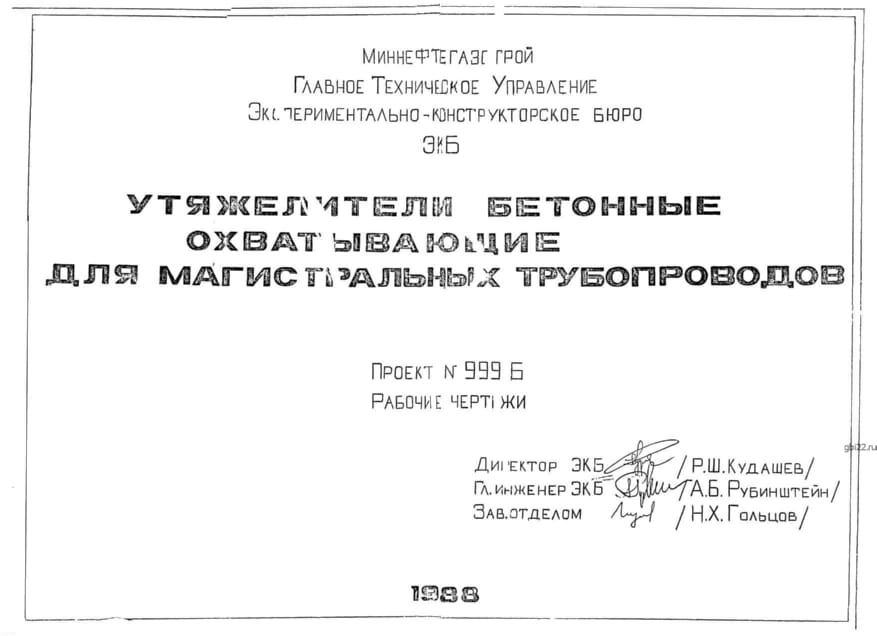

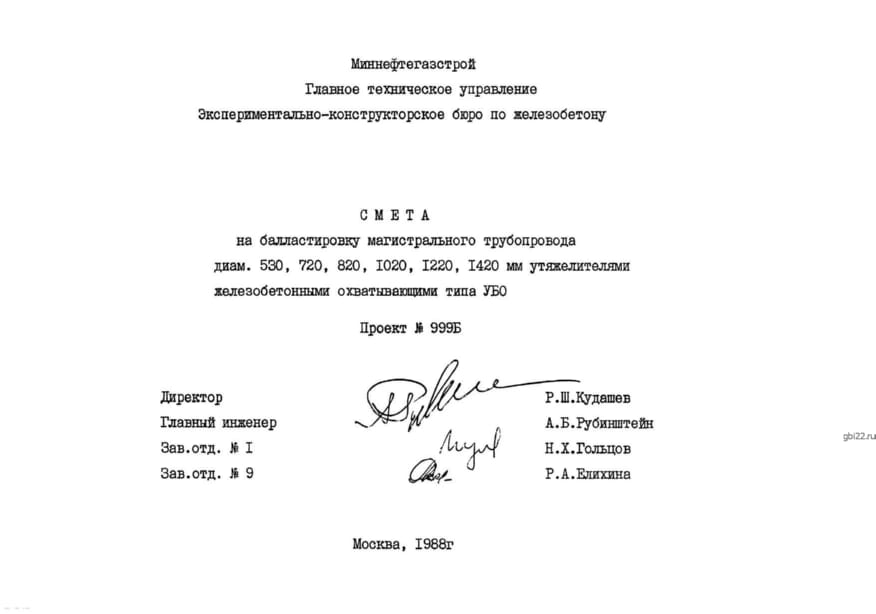

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999Б. Эксплуатация утяжелителей возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Дополнительные требования

При установке блоков в суровых условиях повышаются требования к качеству применяемых материалов, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно требованиям Проект 999Б и включают тип конструкции, размерные данные, прочностные характеристики и среднюю плотность бетонов.

Расшифровка маркировки

Буквенно-цифровая комбинация обозначения УБО 1020-2,0-15 т расшифровывается следующим образом:

• УБО – утяжелители бетонные охватывающие;
• 1020 - для труб диаметром 1020 мм;
• 2,0 - средняя плотность тяжелых бетонов составляет 2,0 т/м?;
• 15 - марка бетона по прочности на сжатие – В10;
• т - тяжелый бетон.

Основные характеристики

Длина: 1500 мм

Ширина: 550 мм

Высота: 1100 мм

Вес: 2938 кг

Объем бетона: 0,73 м?

Геометрический объем: 0,9075 м?

Производственные требования

Охватывающие утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки УБО 1020-2,0-15 т монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Усиление прочности

Для повышения прочности используются добавки-пластификаторы, а также армирование стальными сетками С1, С2 и одиночными стержнями из стали классов А-200 и А-300. Элементы имеют арматурные выпуски и закладные детали для крепления утяжелителей между собой. Подъем осуществляется с помощью монтажных петель.

Транспортировка и складирование

Утяжелители охватывающего типа УБО 1020-2,0-15 т транспортируются специальным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции осуществляется штабелями высотой 2-3 ряда, а в местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка производится специализированной техникой.
