Утяжелители УБО 1020-2,3-15 т

Утяжелители УБО 1020-2,3-15 т – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция этих пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБО 1020-2,3-15 т;
• УБО 1020-2.3.15 т;
• УБО 1020-2.3-15 т;
• УБО 1020-2-3-15 т.

Конструкция и установка

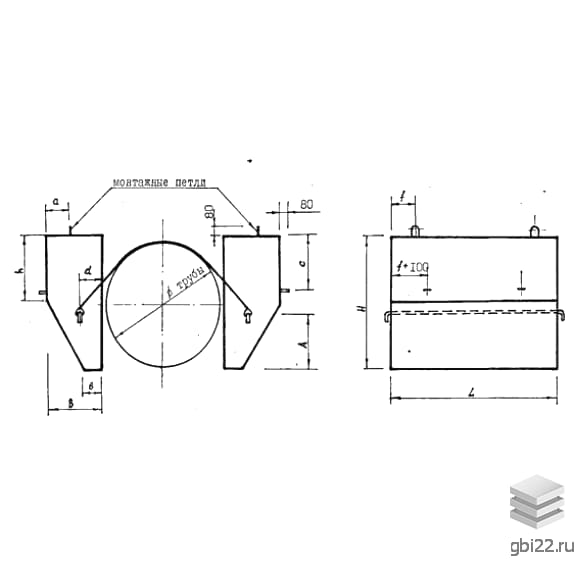

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБО 1020-2,3-15 т монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, проходящих через подводные переходы, не допускается.

Экономические преимущества

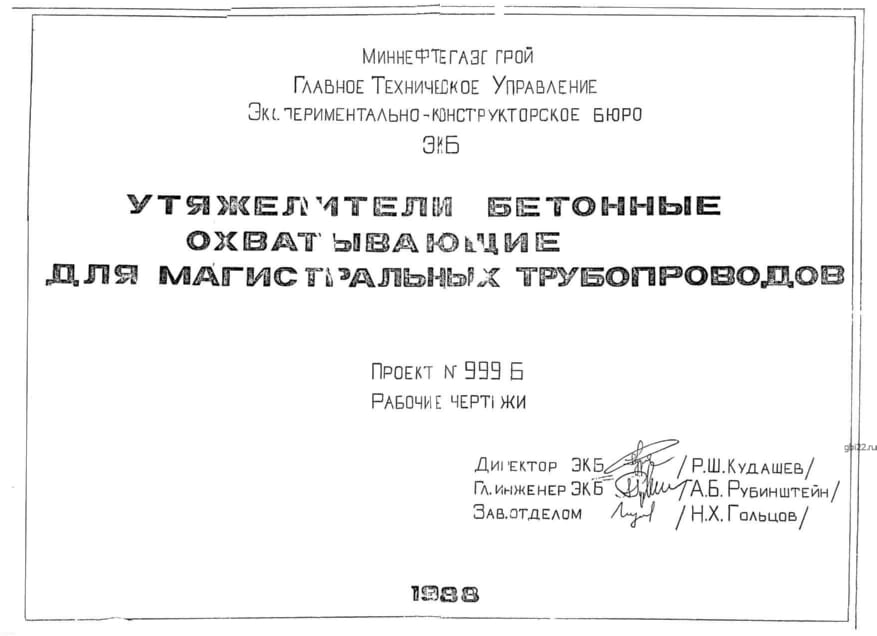

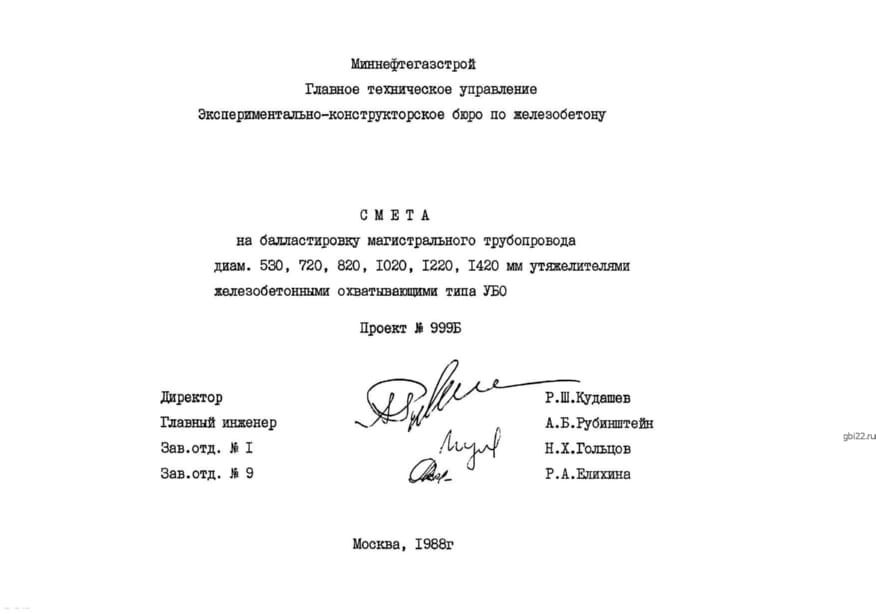

Использование утяжелителей позволяет обеспечить надежное закрепление труб на проектных отметках, что снижает стоимость строительных работ, материалоемкость и трудозатраты. Компоновка железобетонных блоков выполняется в соответствии с требованиями действующего стандарта – Проект 999Б.

Эксплуатационные характеристики

Эксплуатация утяжелителей УБО осуществляется круглогодично. Линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – до 50 мм. В условиях сурового климата требования к материалам повышаются, а в зависимости от засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта. Знаки маркировки формируются согласно требованиям Проект 999Б и содержат информацию о типе конструкции, размерных данных, прочностных характеристиках и плотности бетонов.

Расшифровка маркировки

Буквенно-цифровая комбинация УБО 1020-2,3-15 т расшифровывается следующим образом:

• УБО – утяжелители бетонные охватывающие;
• 1020 - для труб диаметром 1020 мм;
• 2,3 - средняя плотность тяжелых бетонов составляет 2,3 т/м?;
• 15 - марка бетона по прочности на сжатие – В10;
• т - тяжелый бетон.

Основные характеристики

Длина: 1500 мм

Ширина: 550 мм

Высота: 1100 мм

Вес: 3378 кг

Объем бетона: 0,73 м?

Геометрический объем: 0,9075 м?

Производственные требования

Утяжелители изготавливаются из тяжелых бетонов высокой плотности, соответствующих строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки монтируются в агрессивной среде, поэтому бетонная поверхность подвергается дополнительной гидрофобизации. Прочность достигается путем армирования стальными сетками и одиночными стержнями из стали классов А-200 и А-300.

Транспортировка и складирование

Утяжелители транспортируются специальным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции осуществляется штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель. Отгрузка производится специализированной техникой.
