Утяжелители УБО 1420-2,0-12,5 т

Утяжелители УБО 1420-2,0-12,5 т – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБО 1420-2,0-12,5 т;
• УБО 1420-2.0.12.5 т;
• УБО 1420-2.0-12.5 т;
• УБО 1420-2-0-12-5 т.

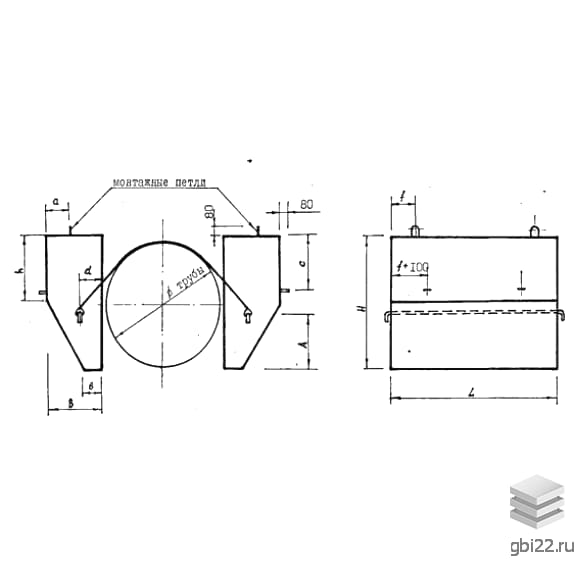

Конструкция и установка

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБО 1420-2,0-12,5 т монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлые грунты. Установка пригрузов для трубопроводов, проходящих под водой, не допускается.

Экономические преимущества

Использование утяжелителей позволяет обеспечить надежное закрепление труб на проектных отметках, что снижает затраты на строительные и монтажные работы, а также уменьшает материалоемкость проекта и трудозатраты.

Требования к установке

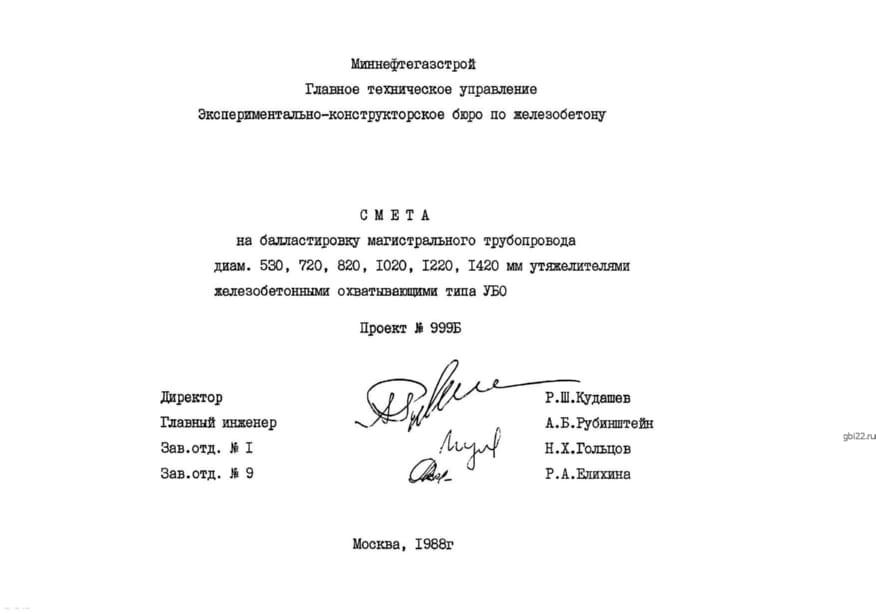

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999Б. Эксплуатация утяжелителей возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – до 50 мм.

Дополнительные характеристики

При установке в суровых условиях повышаются требования к качеству используемых материалов, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Блоки раскладываются на равные расстояния, допускается группировка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно требованиям Проект 999Б и содержат информацию о типе конструкции, размерных данных, прочностных характеристиках и средней плотности бетонов.

Расшифровка маркировки

Буквенно-цифровая комбинация УБО 1420-2,0-12,5 т расшифровывается следующим образом:

• УБО – утяжелители бетонные охватывающие;
• 1420 - для труб диаметром 1420 мм;
• 2,0 - средняя плотность тяжелых бетонов составляет 2,0 т/м?;
• 12,5 - марка бетона по прочности на сжатие – В12,5;
• т - тяжелый бетон.

Основные характеристики

Длина: 1200 мм

Ширина: 600 мм

Высота: 1600 мм

Вес: 3783 кг

Объем бетона: 1,89 м?

Геометрический объем: 1,152 м?

Производственные требования

Утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Для повышения прочности применяются добавки-пластификаторы и армирование стальными сетками и стержнями класса А-200 и А-300.

Транспортировка и складирование

Утяжелители охватывающего типа УБО 1420-2,0-12,5 т транспортируются специальным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции осуществляется штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель. Отгрузка производится с использованием специализированной техники.
