Утяжелители УБО 1420-2,5-12,5 т

Утяжелители УБО 1420-2,5-12,5 т – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция этих пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБО 1420-2,5-12,5 т;
• УБО 1420-2.5.12.5 т;
• УБО 1420-2.5-12.5 т;
• УБО 1420-2-5-12-5 т.

Конструкция и установка

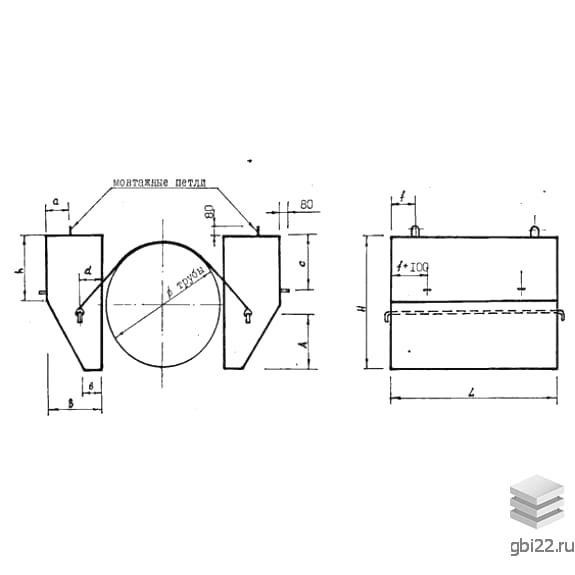

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБО 1420-2,5-12,5 т монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлые грунты. Установка пригрузов для балластировки трубопроводов, проходящих под водой, не допускается.

Экономические преимущества

Использование утяжелителей позволяет обеспечить надежное закрепление труб на проектных отметках, что снижает затраты на строительные и монтажные работы, а также уменьшает материалоемкость проекта и трудозатраты.

Требования к установке

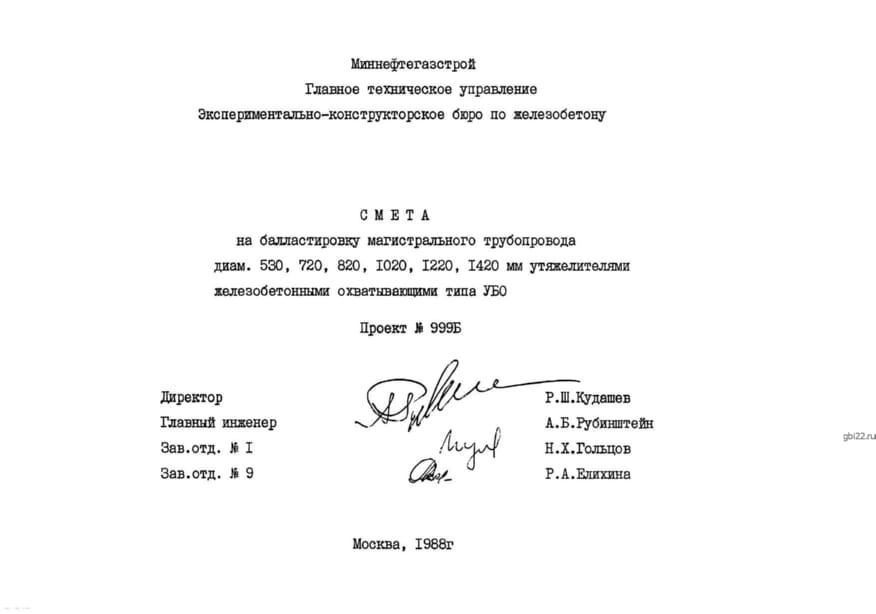

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999Б. Эксплуатация утяжелителей возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – до 50 мм.

Дополнительные характеристики

При установке в суровых условиях требования к материалам повышаются, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями. Раскладка блоков осуществляется с равными интервалами, допускается группировка, когда пригрузы устанавливаются вплотную друг к другу.

Маркировка и характеристики

Знаки маркировки формируются в соответствии с требованиями Проект 999Б и включают тип конструкции, основные размеры, прочностные характеристики и среднюю плотность бетонов. Буквенно-цифровая комбинация УБО 1420-2,5-12,5 т расшифровывается следующим образом:

• УБО – утяжелители бетонные охватывающие;
• 1420 - для труб диаметром 1420 мм;
• 2,5 - средняя плотность тяжелых бетонов составляет 2,5 т/м?;
• 12,5 - марка бетона по прочности на сжатие – В12,5;
• т - тяжелый бетон.

Основные характеристики

Длина: 1200 мм

Ширина: 600 мм

Высота: 1600 мм

Вес: 2200 кг

Объем бетона: 0,882 м?

Геометрический объем: 1,152 м?

Производственные требования

Утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Для повышения эксплуатационных свойств применяются добавки-пластификаторы, а прочность достигается методом армирования стальными сетками и одиночными стержнями из стали классов А-200 и А-300.

Транспортировка и складирование

Транспортировка утяжелителей осуществляется специальным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель. Отгрузка осуществляется специализированной техникой.
