Утяжелители УБО 720-2,0-15 т

Утяжелители УБО 720-2,0-15 т – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов – это балластировка нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть записаны в следующих вариантах:

• УБО 720-2,0-15 т;
• УБО 720-2.0.15 т;
• УБО 720-2.0-15 т;
• УБО 720-2-0-15 т.

Конструкция и установка

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБО 720-2,0-15 т монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлые грунты. Установка пригрузов для балластировки трубопроводов, прокладываемых на подводных переходах через реки, не допускается.

Экономические преимущества

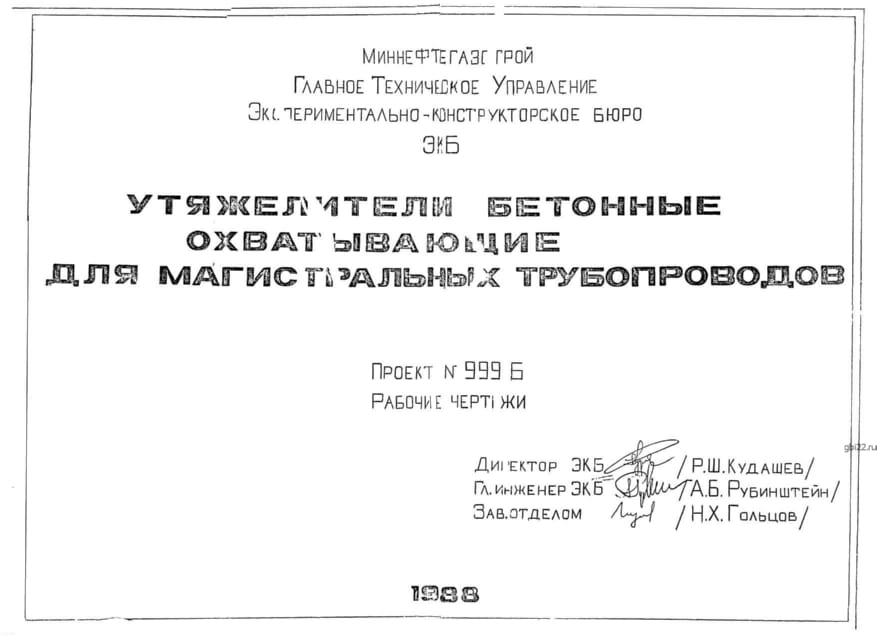

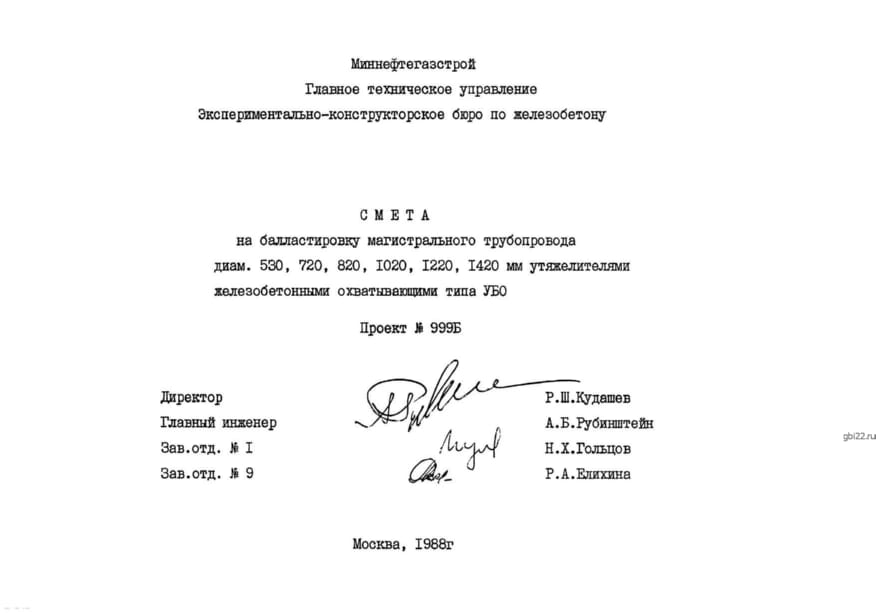

Использование утяжелителей позволяет обеспечить надежное закрепление труб на проектных отметках, что снижает стоимость строительных работ, материалоемкость проекта и трудозатраты. Работы по компоновке блоков выполняются в соответствии с требованиями действующего стандарта – Проект 999Б.

Эксплуатационные характеристики

Эксплуатация утяжелителей УБО осуществляется круглогодично. Линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм. В условиях сурового климата требования к материалам повышаются, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности.

Технические характеристики

Длина: 1500 мм

Ширина: 550 мм

Высота: 1100 мм

Вес: 2935 кг

Объем бетона: 0,73 м?

Геометрический объем: 0,9075 м?

Материалы и качество

Утяжелители изготавливаются из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Бетонная поверхность подвергается дополнительной гидрофобизации для повышения эксплуатационных свойств.

Монтаж и транспортировка

Для крепления утяжелителей между собой предусмотрены арматурные выпуски и закладные детали. Подъем осуществляется с помощью монтажных петель. Транспортировка блоков выполняется специализированным транспортом с повышенной грузоподъемностью, при этом блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски.

Складирование и отгрузка

Складирование готовой продукции осуществляется штабелями высотой 2-3 ряда. В местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка производится специализированной техникой.
