Утяжелители УБО 720-2,3-15 т

Утяжелители УБО 720-2,3-15 т – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция этих пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБО 720-2,3-15 т;
• УБО 720-2.3.15 т;
• УБО 720-2.3-15 т;
• УБО 720-2-3-15 т.

Конструкция и установка

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБО 720-2,3-15 т используются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, проходящих через подводные переходы, не допускается.

Экономические преимущества

Использование утяжелителей позволяет обеспечить надежное закрепление труб на проектных отметках, что снижает затраты на строительные и монтажные работы, а также уменьшает материалоемкость проекта и трудозатраты.

Требования к установке

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999Б. Эксплуатация утяжелителей возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – до 50 мм.

Дополнительные характеристики

При установке в суровых условиях повышаются требования к качеству используемых материалов, а также выполняется вторичная защита бетонной поверхности в зависимости от степени засоленности грунтов. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Маркировка и характеристики

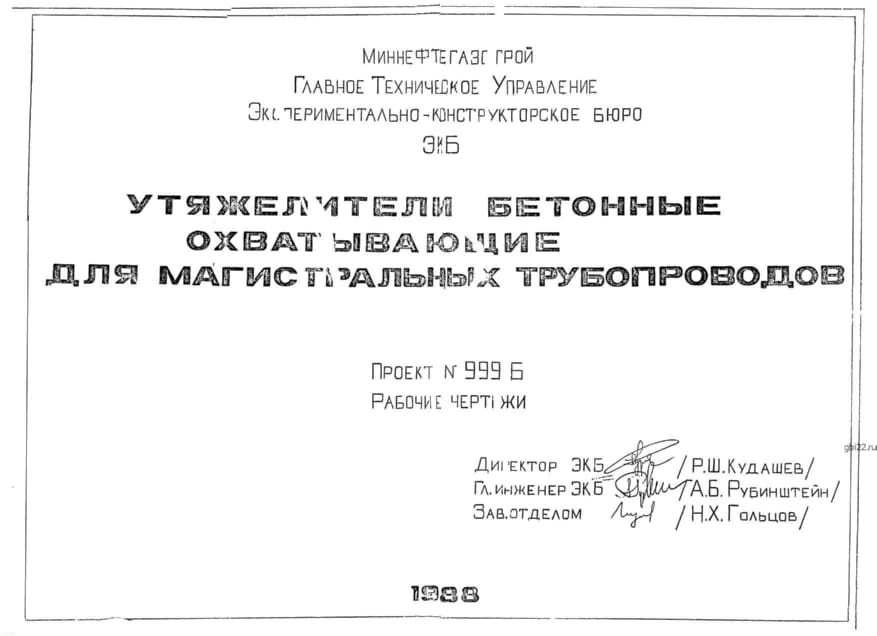

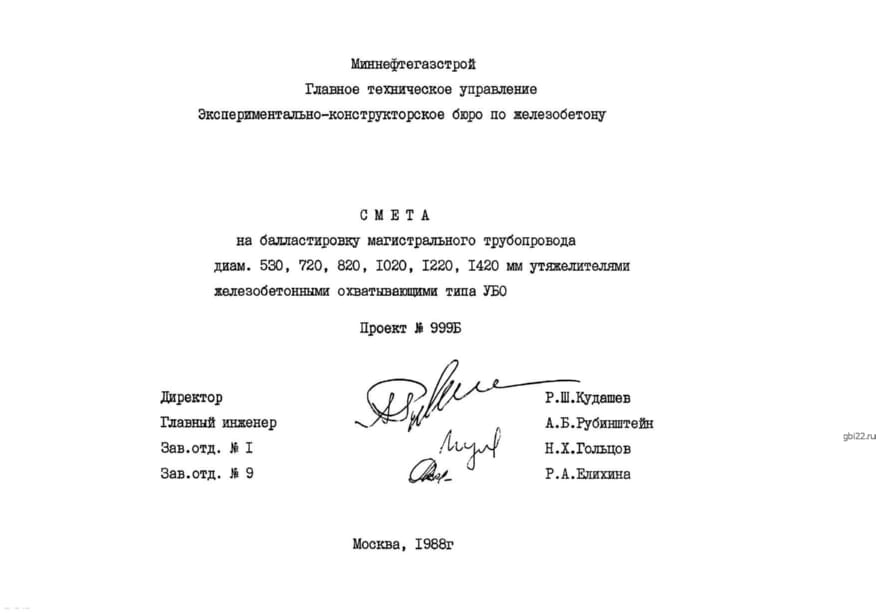

Знаки маркировки формируются в соответствии с требованиями Проект 999Б и содержат информацию о типе конструкции, основных размерных данных, прочностных характеристиках и средней плотности бетонов. Буквенно-цифровая комбинация обозначения УБО 720-2,3-15 т расшифровывается следующим образом:

• УБО – утяжелители бетонные охватывающие;
• 720 - для труб диаметром 720 мм;
• 2,3 - средняя плотность тяжелых бетонов составляет 2,3 т/м?;
• 15 - марка бетона по прочности на сжатие – В10;
• т - тяжелый бетон.

Основные характеристики

Длина: 1500 мм

Ширина: 550 мм

Высота: 1100 мм

Вес: 3373 кг

Объем бетона: 0,73 м?

Геометрический объем: 0,9075 м?

Производственные требования

Утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Для повышения прочности применяются добавки-пластификаторы и армирование стальными сетками и стержнями класса А-200 и А-300.

Транспортировка и складирование

Транспортировка утяжелителей осуществляется специализированным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель.
