Утяжелители УБО 820-2,0-15 т

Утяжелители УБО 820-2,0-15 т – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов – это балластировка нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБО 820-2,0-15 т;
• УБО 820-2.0.15 т;
• УБО 820-2.0-15 т;
• УБО 820-2-0-15 т.

Конструкция и установка

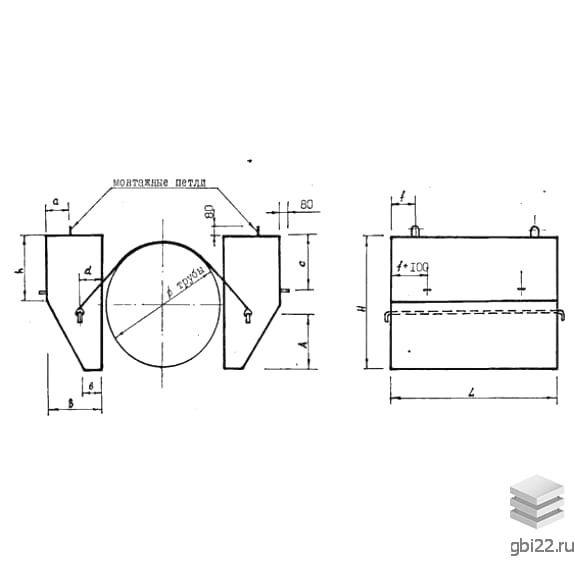

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБО 820-2,0-15 т монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для трубопроводов, проходящих под водой, не допускается.

Экономические преимущества

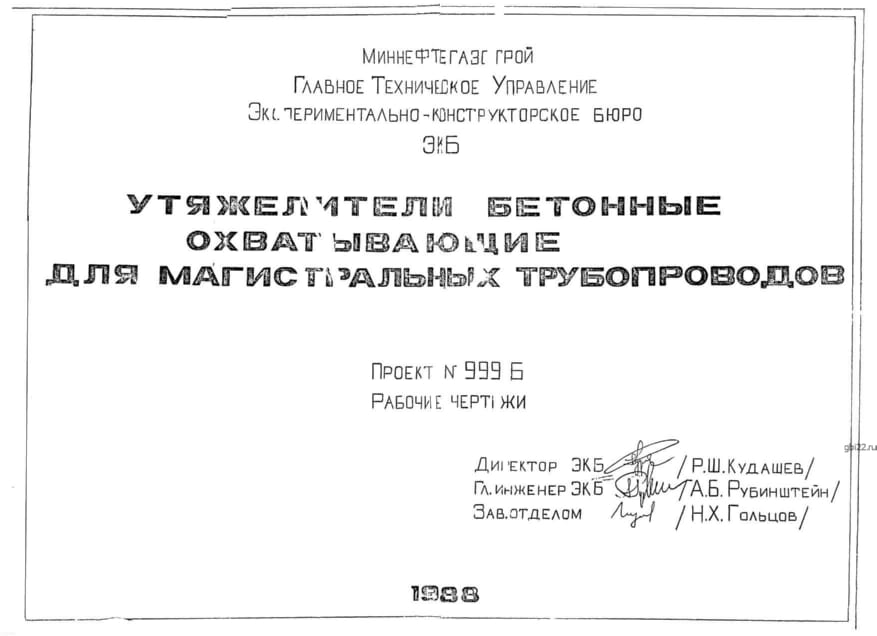

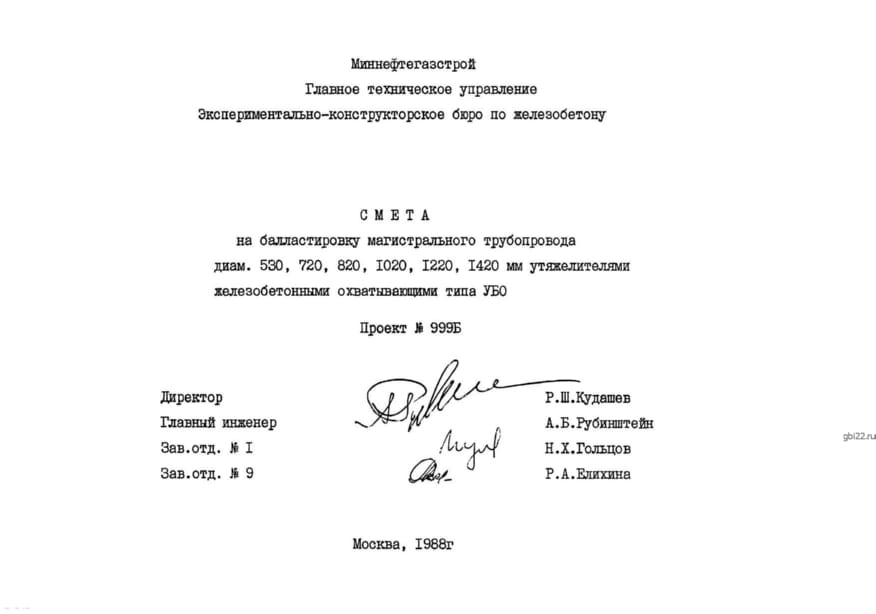

Использование утяжелителей позволяет надежно закрепить трубы на проектных отметках, что снижает затраты на строительные и монтажные работы, а также уменьшает материалоемкость проекта и трудозатраты. Работы по установке блоков выполняются в соответствии с требованиями действующего стандарта – Проект 999Б.

Эксплуатационные характеристики

Эксплуатация утяжелителей УБО осуществляется круглогодично. Линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – до 50 мм. В условиях сурового климата требования к материалам повышаются, а в зависимости от степени засоленности грунтов выполняется дополнительная защита бетонной поверхности.

Технические характеристики

Длина: 1500 мм

Ширина: 550 мм

Высота: 1100 мм

Вес: 2936 кг

Объем бетона: 1,46 м?

Геометрический объем: 0,9075 м?

Материалы и качество

Утяжелители изготавливаются из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Для повышения эксплуатационных свойств применяются добавки-пластификаторы, а прочность достигается методом армирования стальными сетками и стержнями класса А-200 и А-300.

Транспортировка и складирование

Транспортировка утяжелителей УБО 820-2,0-15 т осуществляется специализированным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель.
