Утяжелители УБО 820-2,3-12,5 т

Утяжелители УБО 820-2,3-12,5 т – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов – это балластировка нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут записываться в следующих вариантах:

• УБО 820-2,3-12,5 т;
• УБО 820-2.3.12.5 т;
• УБО 820-2.3-12.5 т;
• УБО 820-2-3-12-5 т.

Конструкция и установка

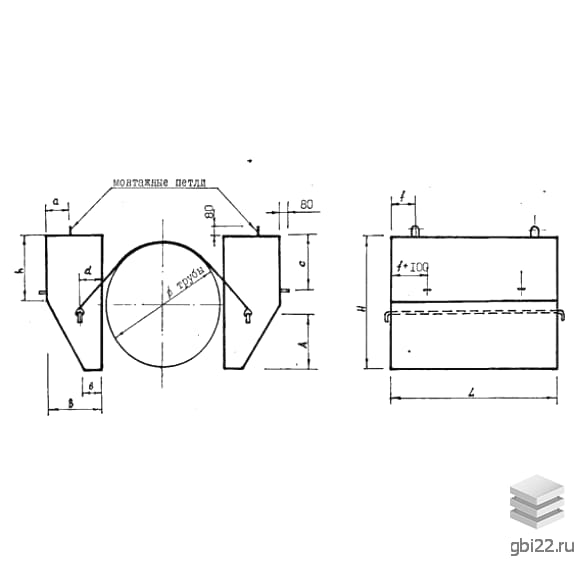

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБО 820-2,3-12,5 т монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для трубопроводов, проходящих под водой, не допускается.

Экономические преимущества

Использование блоков охватывающего типа обосновано с практической и экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительные и монтажные работы, а также уменьшить материалоемкость проекта и трудозатраты.

Требования к установке

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999Б. Эксплуатация утяжелителей возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Дополнительные требования

При установке в суровых условиях повышаются требования к качеству применяемых материалов, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно требованиям Проект 999Б и включают тип конструкции, размерные данные, прочностные характеристики и среднюю плотность бетонов.

Расшифровка маркировки

Буквенно-цифровая комбинация обозначения УБО 820-2,3-12,5 т расшифровывается следующим образом:

• УБО – утяжелители бетонные охватывающие;
• 820 - для труб диаметром 820 мм;
• 2,3 - средняя плотность тяжелых бетонов составляет 2,3 т/м?;
• 12,5 - марка бетона по прочности на сжатие – В12,5;
• т - тяжелый бетон.

Основные характеристики

Длина: 1500 мм

Ширина: 550 мм

Высота: 1100 мм

Вес: 3374 кг

Объем бетона: 0,73 м?

Геометрический объем: 0,9075 м?

Производственные требования

Утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации. Прочность достигается путем армирования стальными сетками и одиночными стержнями из стали класса А-200 и А-300.

Транспортировка и складирование

Утяжелители охватывающего типа УБО 820-2,3-12,5 т транспортируются специальным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции осуществляется штабелями высотой 2-3 ряда, а в местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка производится специализированной техникой.
