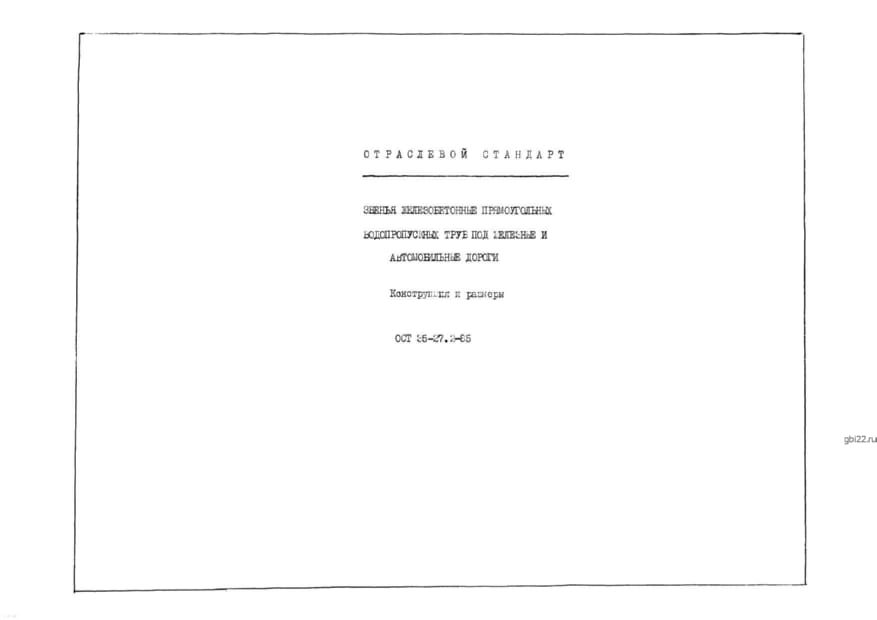

Звенья прямоугольных труб ЗП 10-100 м (ОСТ 35-27.2-85)

Звенья прямоугольных труб ЗП 10-100 – это важный элемент водоотводных систем, предназначенных для периодического и постоянного использования. Эти конструкции изготавливаются из высокопрочного армированного бетона, способного выдерживать значительные нагрузки от верхнего слоя грунта дорожной насыпи, под которой располагаются водосборные трубы.

З – тип конструкции (звено);

П – обозначение прямоугольной формы;

10-100 – диапазон длины в метрах.

Основные характеристики

Длина: 1000 мм

Ширина: 2260 мм

Высота: 2380 мм

Вес: 3500 кг

Марка бетона: М400

Объем бетона: 1,41 м?

Геометрический объем: 5,3788 м?

Применение

Звенья прямоугольных труб марки ЗП 10-100 используются в дорожных насыпях автомобильных и железных дорог, где необходимо эффективно отводить большие объемы атмосферных осадков. Без таких систем эксплуатация дорожных сооружений невозможна, так как подмывание насыпи может привести к ее разрушению.

Конструктивные особенности

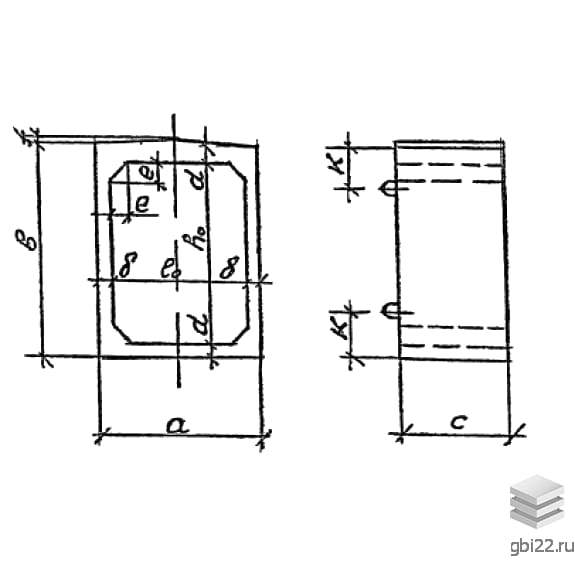

Элементы представляют собой прямоугольные звенья с соответствующими отверстиями. Толщина стенок рассчитывается для обеспечения надежной работы водовода без необходимости в ремонте или укреплении конструкции. Звенья производятся методом вибропрессования, с использованием технологий центрифугирования.

Качество и стандарты

Согласно действующему регламенту Серия 3.501.1-177.93, маркировка звеньев может быть выполнена различными способами, например: ЗП 10-100.FО, ЗП 10-100-FО, ЗП 10 100 FО. Кодировка наносится на боковую поверхность ближе к основанию с использованием черной краски, которая сохраняет свою видимость на протяжении всего срока службы трубы.

Технические требования

Бетон, используемый для производства звеньев, должен соответствовать требованиям морозостойкости, водонепроницаемости и трещиностойкости. Допускается использование бетона, устойчивого к температурным колебаниям, марки F300. Водонепроницаемость должна соответствовать марке W6, а поглощение влаги не превышать 4% по объему изделия.

Армирование и монтаж

Для повышения прочностных характеристик звенья армируются стальными конструкциями, изготовленными из проволоки класса A-300 по ГОСТ 5781-82. Качественное армирование обеспечивает необходимую жесткость и прочность, что позволяет использовать конструкции в условиях высокой сейсмической активности до 9 баллов по шкале Рихтера.

Транспортировка и хранение

Звенья транспортируются специализированным транспортом, а крупные партии могут поставляться по железной дороге или морем. Погрузка осуществляется с использованием специальной техники, при этом элементы фиксируются стальной лентой или проволокой, чтобы избежать повреждений. Хранение продукции осуществляется в крытых складах в горизонтальном положении, высота штабелей не должна превышать 4 метров.
