Звенья прямоугольных труб ЗП 11-200 (ОСТ 35-27.2-85)

Звенья прямоугольных труб ЗП 11-200 – это важный элемент водоотводных систем, предназначенных для периодического и постоянного использования. Эти конструкции изготавливаются из высокопрочного армированного бетона, способного выдерживать значительные нагрузки от верхнего слоя грунта дорожной насыпи, под которой располагаются водосборные трубы.

З – обозначение типа конструкции (звено);

П – указывает на прямоугольную форму;

11 – порядковый номер типоразмера;

200 – высота изделия в сантиметрах.

Основные характеристики

Длина: 2000 мм

Ширина: 2260 мм

Высота: 2500 мм

Вес: 8400 кг

Марка бетона: М300

Применение

Эти звенья используются в дорожных насыпях автомобильных и железных дорог, где необходимо отводить большие объемы атмосферных осадков. Без водосборных систем эксплуатация дорожных сооружений невозможна, так как подмывание насыпи может привести к ее разрушению.

Конструкция и качество

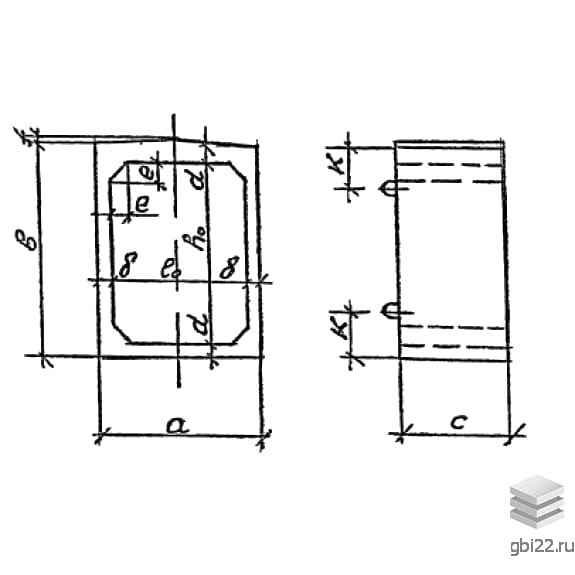

Звенья имеют прямоугольную форму с соответствующим отверстием. Толщина стенок рассчитывается для обеспечения надежной работы водовода без необходимости в ремонте. В соответствии с регламентом Серии 3.501.1-177.93, маркировка может быть выполнена различными способами, например: ЗП 15-150.

Технические требования

Звенья производятся методом вибропрессования с использованием тяжелого бетона на основе портландцемента марки М300. Бетон должен соответствовать классу прочности В22,5 и обеспечивать морозостойкость, водонепроницаемость и трещиностойкость. Допускается использование бетона, устойчивого к температурным колебаниям, марки F300.

Армирование и монтаж

Для повышения прочности и жесткости конструкции используются сварные каркасы из арматурной проволоки класса А-300. Звенья имеют такелажные петли для удобства монтажа, а все металлические компоненты защищены от коррозии.

Транспортировка и хранение

Транспортировка звеньев осуществляется специализированным транспортом, а крупные партии могут поставляться по железной дороге или морем. При погрузке используются специальные механизмы, а элементы фиксируются стальной лентой для предотвращения повреждений. Хранение продукции должно проводиться в крытых складах в горизонтальном положении, высота штабелей не должна превышать 4 метров.
