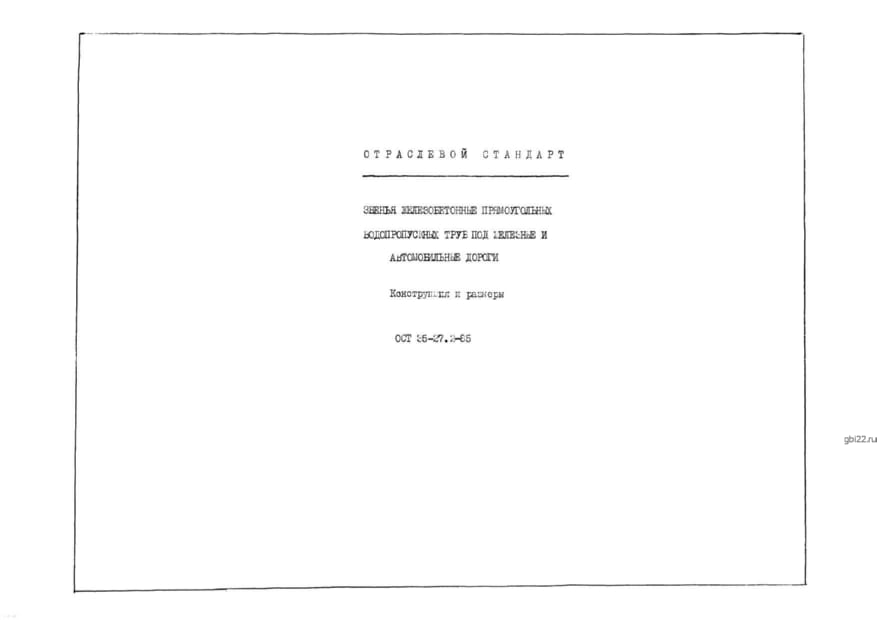

Звенья прямоугольных труб ЗП 12-200 м (ОСТ 35-27.2-85)

Звенья прямоугольных труб ЗП 12-200 – это незаменимый элемент для водоотводных систем, работающих как в периодическом, так и в постоянном режиме. Эти конструкции изготавливаются из высокопрочного армированного бетона, способного выдерживать значительные нагрузки от верхнего слоя грунта дорожной насыпи, под которой располагаются водосборные трубы.

ЗП – обозначение типа конструкции (прямоугольные трубы);

12 – порядковый номер типоразмера;

200 – длина изделия в сантиметрах.

Основные характеристики

Длина: 2000 мм

Ширина: 2320 мм

Высота: 2680 мм

Вес: 11200 кг

Марка бетона: М300

Применение

Эти звенья используются в дорожных насыпях автомобильных и железных дорог, где необходимо эффективно отводить большие объемы атмосферных осадков. Без водосборных систем эксплуатация дорожных сооружений невозможна, так как подмывание насыпи может привести к ее быстрому разрушению.

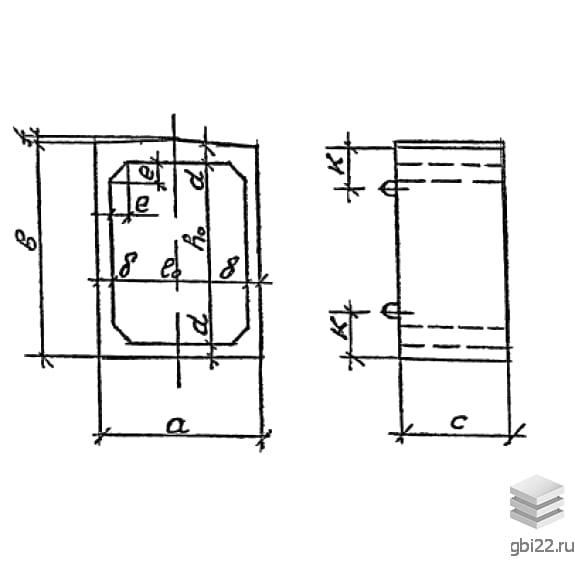

Конструкция и маркировка

Звенья имеют прямоугольную форму с соответствующими отверстиями. Толщина стенок рассчитывается для обеспечения надежной работы водовода без необходимости в ремонте или укреплении. Согласно регламенту Серии 3.501.1-177.93, маркировка может быть выполнена различными способами, например: ЗП 1-100.О, ЗП 1-100-О, ЗП 1-100.О.

Технические требования

Звенья производятся методом вибропрессования и часто с использованием технологии центрифугирования. Основным материалом является тяжелый бетон на основе портландцементов марки прочности М300 и мелкозернистых инертных наполнителей. Бетон должен соответствовать классу прочности В22,5 и обеспечивать морозостойкость, водонепроницаемость и трещиностойкость, так как звенья эксплуатируются в различных агрессивных условиях.

Армирование и защита

Для повышения прочностных характеристик изделия армируются стальными конструкциями, изготавливаемыми из арматурной проволоки. Используется сталь класса А-300 по ГОСТ 5781-82. Качественное армирование обеспечивает необходимую жесткость и прочность, что позволяет применять конструкции в условиях высокой сейсмической активности до 9 баллов по шкале Рихтера.

Транспортировка и хранение

Звенья транспортируются специальным транспортом, крупные партии могут отправляться по железной дороге или морем. Погрузка осуществляется с использованием специальной техники, при этом необходимо соблюдать меры предосторожности. Хранение продукции осуществляется в крытых складах в горизонтальном положении, высота штабелей не должна превышать 4 метров, с прокладкой между слоями для предотвращения повреждений.
