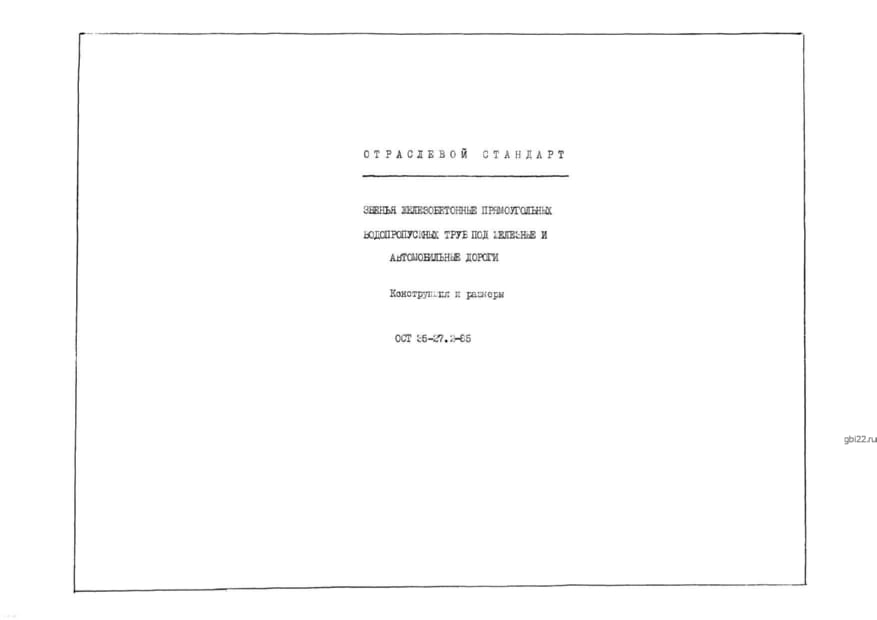

Звенья прямоугольных труб ЗП 13-100 м (ОСТ 35-27.2-85)

Звенья прямоугольных труб ЗП 13-100 – это важный элемент водоотводных систем, предназначенных для периодического и постоянного использования. Эти конструкции изготавливаются из высокопрочного армированного бетона, способного выдерживать значительные нагрузки от верхнего слоя грунта дорожной насыпи, под которой располагаются водосборные трубы.

З – тип конструкции (звено);

П – обозначение прямоугольной формы;

13 – порядковый номер типоразмера;

100 – длина в дециметрах.

Основные характеристики

Длина: 1000 мм

Ширина: 2760 мм

Высота: 2450 мм

Вес: 4400 кг

Объем бетона: 1,77 м?

Геометрический объем: 6,762 м?

Применение

Звенья прямоугольных труб марки ЗП 13-100 используются в дорожных насыпях автомобильных и железных дорог, где необходимо отводить большие объемы атмосферных осадков. Без водосборных систем эксплуатация дорожных сооружений невозможна, так как подмывание насыпи может привести к ее разрушению.

Конструкция и материалы

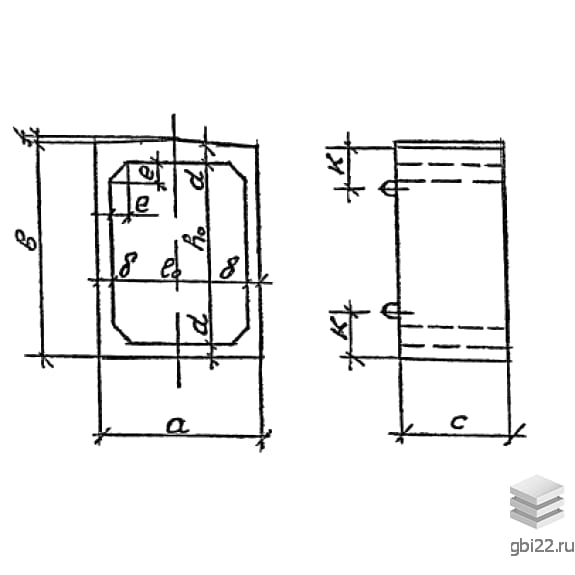

Элементы представляют собой прямоугольные звенья с соответствующими отверстиями. Толщина стенок рассчитывается для обеспечения надежной работы водовода без необходимости в ремонте. Звенья производятся методом вибропрессования и часто с использованием технологии центрифугирования. Основной материал – тяжелый бетон на основе портландцементов марки М300 и мелкозернистых наполнителей, класс прочности бетона – В22,5.

Требования к качеству

Бетон должен соответствовать требованиям морозостойкости, водонепроницаемости и трещиностойкости, так как звенья эксплуатируются в различных агрессивных условиях. Допускается использование бетона, устойчивого к температурным колебаниям, марки F300. Водонепроницаемость должна соответствовать марке W6, а поглощение влаги не превышать 4% по объему изделия.

Армирование и монтаж

Для повышения прочностных характеристик звенья армируются стальными конструкциями. Используется арматурная проволока, из которой изготавливаются сварные каркасы. Качественное армирование обеспечивает необходимую жесткость и прочность, что позволяет использовать конструкции в условиях высокой сейсмической активности до 9 баллов по шкале Рихтера.

Транспортировка и хранение

Звенья транспортируются специальным транспортом, крупные партии могут отправляться по железной дороге или морем. Погрузка осуществляется с использованием специальной техники, при этом элементы фиксируются стальной лентой или проволокой, чтобы избежать повреждений. Хранение продукции осуществляется в крытых складах в горизонтальном положении, высота штабелей не должна превышать 4 метров.
