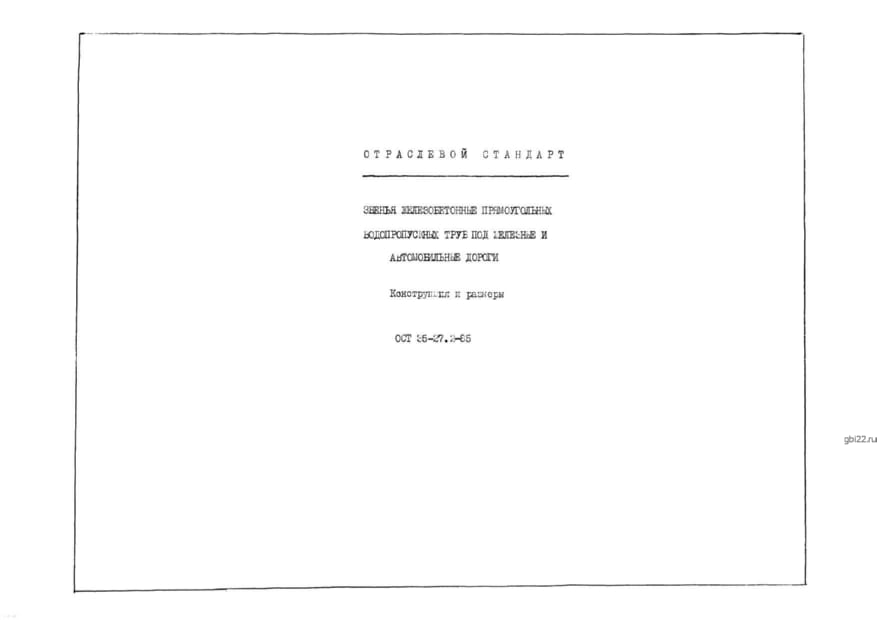

Звенья прямоугольных труб ЗП 16-100 м (ОСТ 35-27.2-85)

Звенья прямоугольных труб ЗП 16-100 – это незаменимый элемент для водоотводных систем, работающих как в периодическом, так и в постоянном режиме. Эти конструкции изготавливаются из высокопрочного армированного бетона, способного выдерживать значительные нагрузки от верхнего слоя грунта дорожной насыпи, под которой располагаются водосборные трубы.

З – обозначение типа конструкции (звено);

П – прямоугольная форма;

16 – порядковый номер типоразмера;

100 – длина в дециметрах.

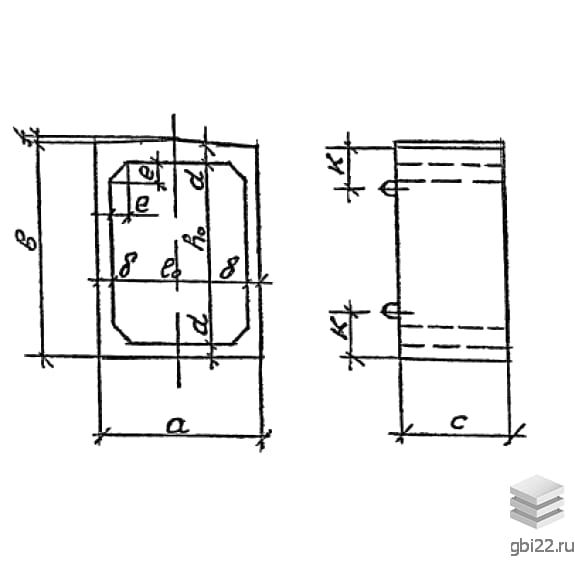

Основные характеристики

Длина: 1000 мм

Ширина: 3320 мм

Высота: 3000 мм

Вес: 6200 кг

Объем бетона: 2,49 м?

Геометрический объем: 9,96 м?

Применение

Эти звенья используются в дорожных насыпях автомобильных и железных дорог, где необходимо эффективно отводить большие объемы атмосферных осадков. Без водосборных систем эксплуатация дорожных сооружений невозможна, так как подмывание насыпи может привести к ее разрушению.

Конструкция и материалы

Звенья имеют прямоугольную форму с соответствующими отверстиями. Толщина стенок рассчитывается для обеспечения надежной работы без необходимости в ремонте. Изготавливаются методом вибропрессования с использованием тяжелого бетона на основе портландцемента марки М300 и мелкозернистых наполнителей. Бетон должен соответствовать классу прочности В22,5 и обеспечивать морозостойкость, водонепроницаемость и трещиностойкость.

Кодировка и маркировка

Маркировка звеньев производится в соответствии с требованиями Серии 3.501.1-177.93. Указываются тип изделия, его размеры и тип исполнения (м – северное исполнение, о – повышенная агрессивность среды, F – для суровых климатических условий). Кодировка наносится на боковую поверхность ближе к основанию с использованием черной краски, которая сохраняет свою видимость на протяжении всего срока службы.

Армирование и защита

Для повышения прочности и жесткости конструкции звенья армируются стальными каркасами из проволоки класса А-300. Все металлические компоненты подвергаются антикоррозионной защите. Звенья имеют такелажные петли для удобства монтажа, которые могут отсутствовать по проекту.

Транспортировка и хранение

Транспортировка звеньев осуществляется специализированным транспортом. Крупные партии поставляются по железной дороге или морем. Погрузка выполняется с использованием специальной техники, а элементы фиксируются стальной лентой или проволокой для предотвращения повреждений. Хранение продукции осуществляется в крытых складах в горизонтальном положении, высота штабелей не должна превышать 4 метров.
