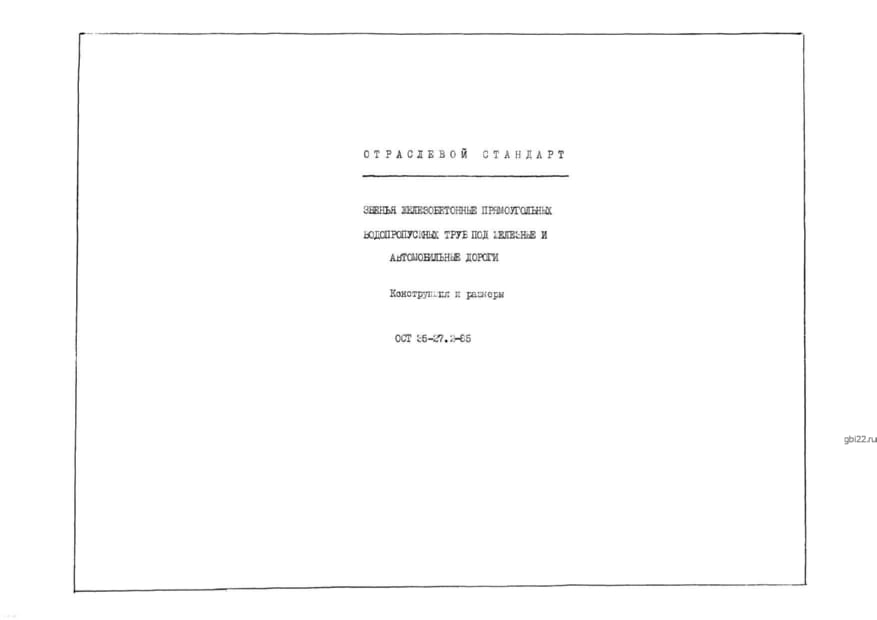

Звенья прямоугольных труб ЗП 1-100 (ОСТ 35-27.2-85)

Звенья прямоугольных труб ЗП 1-100 – это важный элемент водоотводных систем, предназначенных для периодического и постоянного использования. Эти конструкции изготавливаются из высокопрочного армированного бетона, способного выдерживать значительные нагрузки от верхнего слоя грунта дорожной насыпи, под которой располагаются водосборные трубы.

З – тип конструкции (звено);

П – прямоугольная форма;

1 – порядковый номер типоразмера;

100 – высота изделия в сантиметрах.

Основные характеристики

Длина: 1000 мм

Ширина: 1220 мм

Высота: 1740 мм

Вес: 1700 кг

Объем бетона: 0,66 м?

Геометрический объем: 2,1228 м?

Применение

Эти звенья используются в дорожных насыпях автомобильных и железных дорог, где необходимо эффективно отводить большие объемы атмосферных осадков. Без водосборных систем эксплуатация дорожных сооружений невозможна, так как подмывание насыпи может привести к ее разрушению.

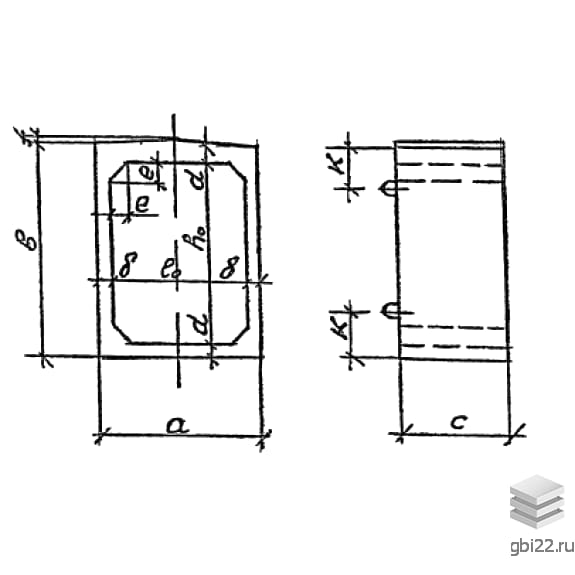

Конструкция и материалы

Звенья имеют прямоугольную форму с соответствующим отверстием. Толщина стенок рассчитывается для обеспечения надежной работы водовода без необходимости в ремонте. Изготавливаются методом вибропрессования с использованием тяжелого бетона на основе портландцемента марки М300 и мелкозернистых наполнителей. Бетон должен соответствовать классу прочности В22,5 и обеспечивать морозостойкость, водонепроницаемость и трещиностойкость.

Маркировка и требования

Маркировка звеньев производится в соответствии с Серией 3.501.1-177.93, где указываются тип изделия, его размеры и тип исполнения (например, м – северное исполнение, о – повышенная агрессивность среды, F – для суровых климатических условий). Кодировка наносится на боковую поверхность ближе к основанию черной краской, которая сохраняет свою видимость на протяжении всего срока службы.

Армирование и защита

Для повышения прочности и жесткости конструкции звенья армируются стальными каркасами из проволоки класса А-300. Все металлические компоненты подвергаются антикоррозионной защите. Звенья имеют такелажные петли для удобства монтажа, которые могут отсутствовать по проекту.

Транспортировка и хранение

Транспортировка звеньев осуществляется специализированным транспортом. Крупные партии поставляются по железной дороге или морем, с использованием спецтехники для погрузки. При перевозке звенья фиксируются стальной лентой или проволокой, между ними прокладываются доски для предотвращения повреждений. Хранение продукции осуществляется в крытых складах в горизонтальном положении, высота штабелей не должна превышать 4 метров.
