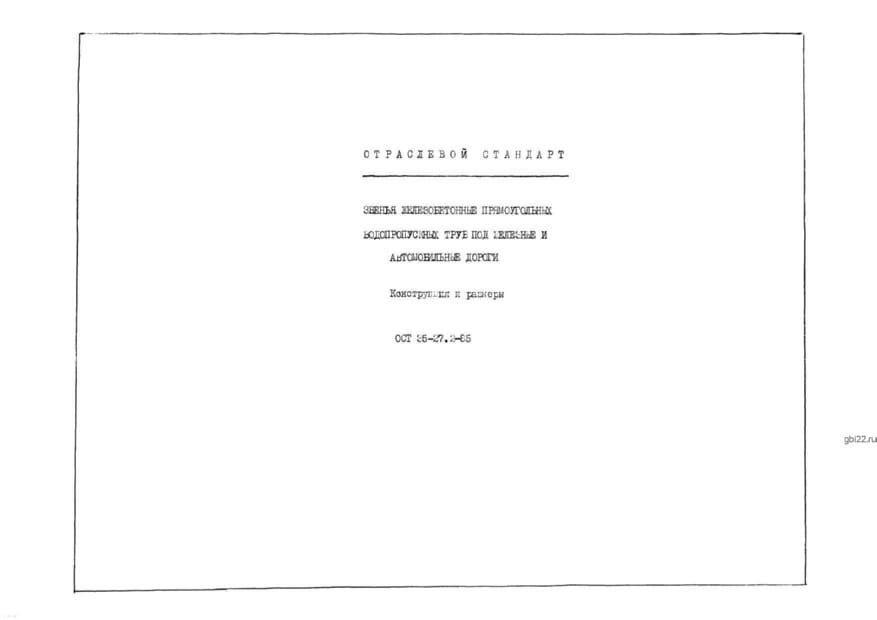

Звенья оголовков ЗП 28 (ОСТ 35-27.2-85)

Звенья оголовков ЗП 28 (ОСТ 35-27.2-85) представляют собой надежные строительные элементы, используемые для создания водосборных систем в дорожных насыпях. Маркировка изделия расшифровывается следующим образом:

ЗП – тип конструкции (звено оголовка);

28 – порядковый номер типоразмера.

Основные характеристики

Длина: 1000 мм

Ширина: 1490 мм

Высота: 2660 мм

Вес: 2900 кг

Марка бетона: М300

Объем бетона: 1,16 м?

Геометрический объем: 3,9634 м?

Применение

Эти оголовки используются в дорожном строительстве для создания водосборных систем насыпей автомобильных и железных дорог. Они формируют искусственный канал, состоящий из ряда элементов, соединенных цементным раствором высокой прочности.

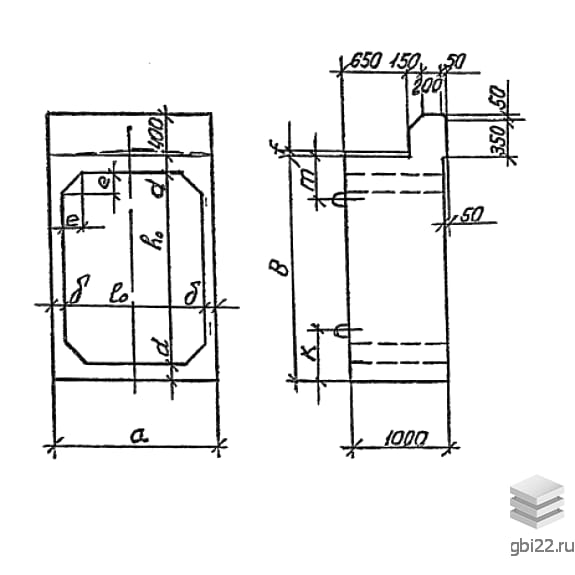

Конструкция

Оголовок марки ЗП представляет собой специальное железобетонное изделие прямоугольной формы. Входное звено имеет выступ для соединения с откосными стенками, образуя угол 20 градусов. Также присутствует вырез многогранной формы и ригель, который служит укрепляющим элементом.

Надежность и долговечность

Основная функция водотока заключается в направлении потока сточных и атмосферных вод. Оголовки ЗП 28 обеспечивают надежность эксплуатации водовода, создавая начало и окончание трубы. Кордонный выступ поддерживает грунтовые массы, минимизируя попадание грязи в канал и подвижки грунтов.

Стандарты и маркировка

Звенья оголовков маркируются по стандартам Серии 3.501.1-177.93. Регламент предписывает различные способы записи: 1. ЗП 28-м. 2. ЗП 28.м. 3. ЗП 28 м.

Технические особенности

Элементы данного типа подходят для напорных и безнапорных водоводов, прокладываемых под земляным полотном. Насыпь может достигать 19 метров для железных дорог и 20 метров для автомобильных. Это достигается благодаря высокому запасу прочности железобетона.

Производство

Звенья ЗП 28 изготавливаются на специализированном оборудовании с использованием технологии вибролитья или вибропрессования. Применяются тяжелый бетон, мелкозернистые инертные наполнители и пластификаторы, что обеспечивает высокую прочность и долговечность изделий.

Качество бетона

Бетон должен соответствовать требованиям морозостойкости, так как эксплуатация изделий может происходить при температурах до -40 градусов. Звенья должны выдерживать не менее 300 циклов замораживания и размораживания без видимых повреждений.

Требования к водонепроницаемости

Длительное воздействие водной среды требует выбора материалов с высокой водонепроницаемостью, с маркой W6. Водопоглощение бетона не должно превышать 4%, чтобы избежать быстрого выхода из строя водосборной системы.

Армирование и защита

Для повышения прочностных характеристик оголовки армируются стальными каркасами из горячекатаной стали класса А-100 и А-300. Арматура покрывается слоем бетона толщиной 30 мм, а дополнительная антикоррозионная обработка значительно продлевает срок службы.

Транспортировка и укладка

Массивные звенья оголовков ЗП 28 транспортируются специальным транспортом в рабочем положении. Укладываются в несколько рядов с деревянными подкладками между слоями. Складирование допускается как в вертикальном, так и в горизонтальном положении, при этом необходимо обеспечить доступ спецтехники для отгрузки.
