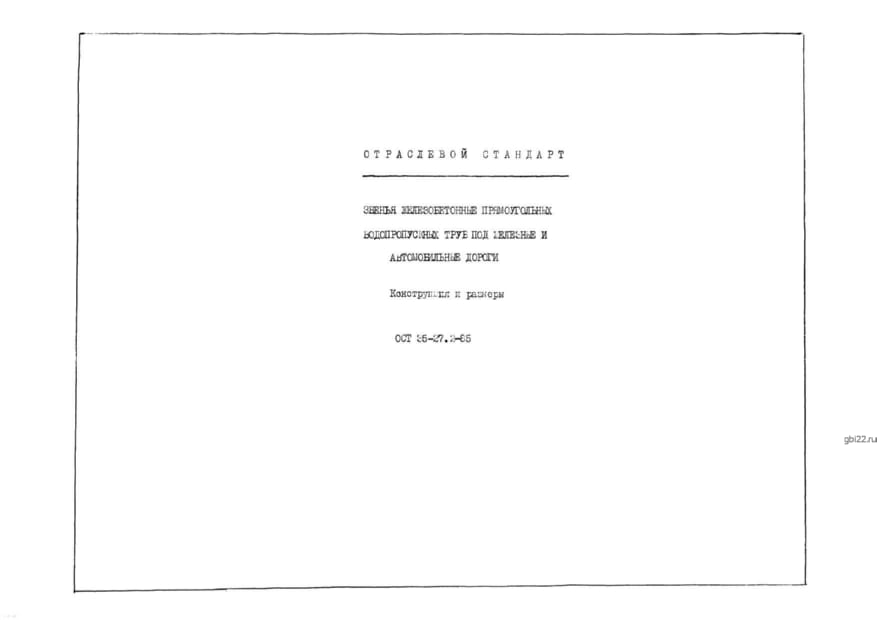

Звенья оголовков ЗП 30 м (ОСТ 35-27.2-85)

Звенья оголовков ЗП 30 м (ОСТ 35-27.2-85) представляют собой надежные строительные элементы, используемые для создания водосборных систем в дорожных насыпях. Маркировка изделия расшифровывается следующим образом:

ЗП – тип конструкции (звено оголовка);

30 – длина изделия в метрах;

м – обозначение метра.

Основные характеристики

Длина: 1000 мм

Ширина: 2260 мм

Высота: 3240 мм

Вес: 4700 кг

Марка бетона: М300

Объем бетона: 1,88 м?

Геометрический объем: 7,3224 м?

Применение

Эти звенья используются в дорожном строительстве для создания водосборных систем насыпей автомобильных и железных дорог. Они формируют искусственный канал, соединяя элементы, которые изолируются цементным раствором высокой прочности.

Конструкция

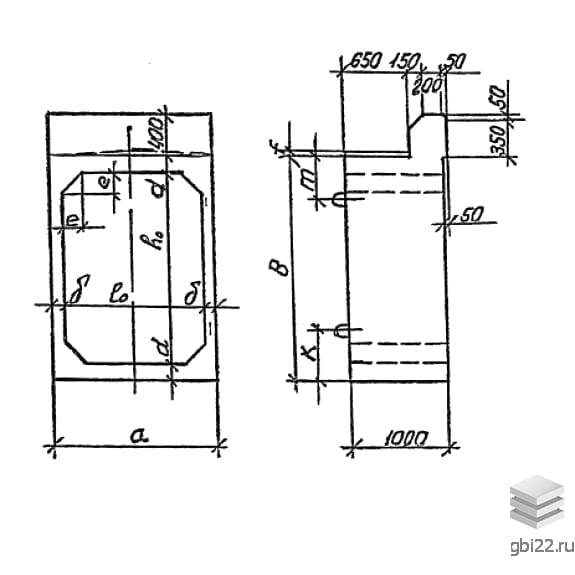

Оголовок марки ЗП представляет собой железобетонное изделие прямоугольного сечения, оснащенное выступом для соединения с откосными стенками, образующим угол 20 градусов. В конструкции предусмотрен вырез многогранной формы и ригель, который служит укрепляющим элементом.

Надежность и долговечность

Основное назначение водотока – направить поток сточных и атмосферных вод. Оголовки обеспечивают надежность эксплуатации водовода, создавая начало и окончание трубы. Кордонный выступ поддерживает грунтовые массы, минимизируя попадание грязи в канал.

Стандарты и маркировка

Звенья оголовков маркируются по стандартам Серии 3.501.1-177.93. Основное обозначение включает тип изделия, размерную группу и условия применения. Дополнительные данные могут содержать товарный знак производителя, дату выпуска и массу.

Производство

Звенья ЗП 30 м изготавливаются на специализированном оборудовании с использованием технологии вибролитья или вибропрессования. Применяются тяжелый бетон, мелкозернистые инертные наполнители и пластификаторы, что обеспечивает высокую прочность и долговечность изделий.

Качество бетона

Бетон должен соответствовать требованиям морозостойкости, выдерживая до -40 градусов и не менее 300 циклов замораживания-размораживания. Водопоглощение бетона не должно превышать 4%, чтобы избежать быстрого разрушения водосборной системы.

Армирование и транспортировка

Для повышения прочностных характеристик оголовки армируются стальными каркасами, покрытыми слоем бетона толщиной 30 мм. Массивные звенья транспортируются в рабочем положении, укладываются в несколько рядов с деревянными подкладками.

Условия хранения

Складирование допускается как в вертикальном, так и горизонтальном положении, с обеспечением доступа спецтехники для отгрузки. Штабеля не должны ставиться на землю, рекомендуется обустраивать песчаную подушку толщиной 10 см.
