Звенья оголовков ЗП 34 (ОСТ 35-27.2-85)

Звенья оголовков ЗП 34 (ОСТ 35-27.2-85) представляют собой надежные строительные элементы, используемые для создания водосборных систем в дорожных насыпях. Маркировка изделия расшифровывается следующим образом:

ЗП – тип конструкции (звено оголовка);

34 – порядковый номер типоразмера;

Основные характеристики

Длина: 1000 мм

Ширина: 1740 мм

Высота: 2700 мм

Вес: 3400 кг

Марка бетона: М300

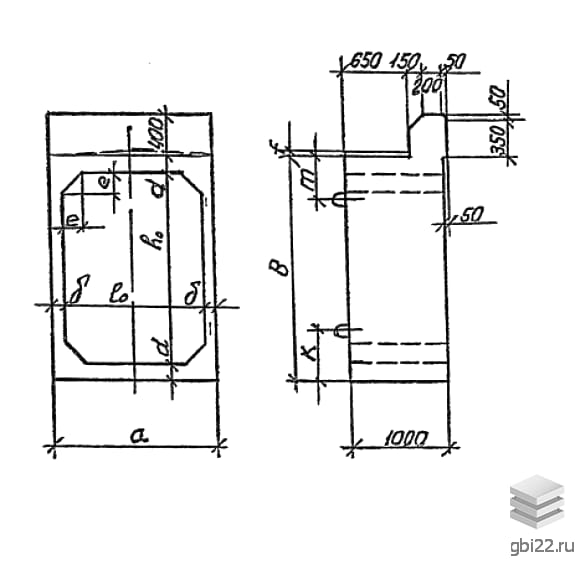

Описание конструкции

Оголовок марки ЗП представляет собой специальное железобетонное изделие прямоугольной формы. Входное звено оснащено выступом для соединения с откосными стенками, образующим угол 20 градусов. Также имеется вырез многогранной формы и ригель, который служит укрепляющим элементом.

Назначение

Основная функция водотока – направлять поток сточных и атмосферных вод. Оголовки обеспечивают надежность эксплуатации водовода в дорожной насыпи, создавая начало и окончание трубы. Кордонный выступ поддерживает грунтовые массы, что минимизирует попадание грязи в канал и подвижки грунтов.

Маркировка

Звенья оголовков ЗП 34 (ОСТ 35-27.2-85) маркируются по стандартам Серии 3.501.1-177.93. Регламент предписывает различные способы записи: 1. ЗП 34-100. 2. ЗП 34.100. 3. ЗП 34 100.

Применение

Эти оголовки используются в дорожном строительстве для создания водосборных систем насыпей автомобильных и железных дорог. Они формируют искусственный канал из ряда элементов, соединения между которыми изолируются цементным раствором высокой прочности. Элементы подходят как для напорных, так и для безнапорных водоводов, прокладываемых под земляным полотном.

Устойчивость к нагрузкам

Насыпь может достигать 19 метров для железных дорог и 20 метров для автомобильных. Это давление грунта выдерживается благодаря значительному запасу прочности железобетона звена ЗП 34 (ОСТ 35-27.2-85).

Условия эксплуатации

Звенья оголовков ЗП 34 (ОСТ 35-27.2-85) подходят для монтажа в любых климатических зонах и могут эксплуатироваться в среде с различной агрессивностью, за исключением мест с возможным образованием наледей.

Требования к материалам

Изделия изготавливаются на специализированном оборудовании с использованием тяжелого бетона, мелкозернистых инертных наполнителей и пластификаторов. Бетон должен соответствовать требованиям морозостойкости, выдерживая до -40 градусов и не менее 300 циклов замораживания-размораживания без видимого разрушения.

Дополнительные характеристики

Водопоглощение бетона должно быть минимальным – не более 4%, чтобы избежать быстрого выхода из строя водосборной системы. Для повышения прочностных характеристик применяется армирование стальными каркасами, которые покрываются слоем бетона толщиной 30 мм.

Транспортировка и укладка

Массивные звенья оголовков ЗП 34 (ОСТ 35-27.2-85) транспортируются специальным транспортом в рабочем положении. Укладка производится в несколько рядов с деревянными подкладками между слоями. Складирование допускается как в вертикальном, так и в горизонтальном положении, с обеспечением доступа спецтехники для нормальной отгрузки.
