Звенья оголовков ЗП 36 (ОСТ 35-27.2-85)

Звенья оголовков ЗП 36 (ОСТ 35-27.2-85) представляют собой надежные строительные элементы, используемые для создания водосборных систем в дорожных насыпях. Маркировка изделия расшифровывается следующим образом:

ЗП – тип конструкции (звено оголовка);

36 – порядковый номер типоразмера.

Основные характеристики

Длина: 1000 мм

Ширина: 2760 мм

Высота: 2800 мм

Вес: 5500 кг

Марка бетона: М300

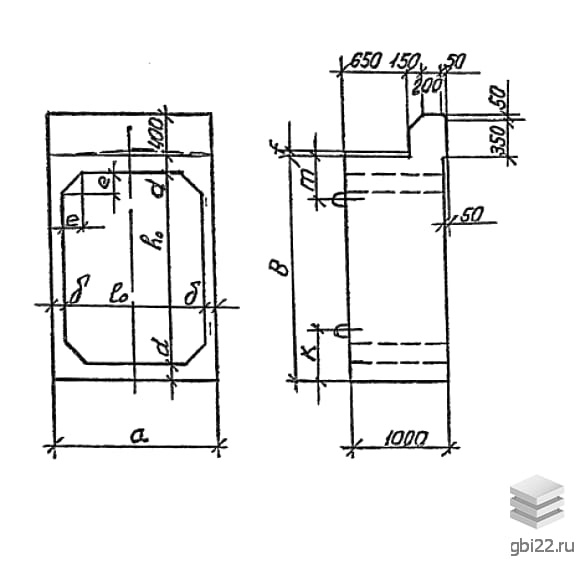

Описание конструкции

Оголовок марки ЗП представляет собой специальное железобетонное изделие прямоугольной формы. Входное звено оснащено выступом для соединения с откосными стенками, образующим угол 20 градусов. Также имеется вырез многогранной формы и ригель, который служит укрепляющим элементом.

Назначение

Основная функция водотока – направлять поток сточных и атмосферных вод. Оголовки обеспечивают надежность эксплуатации водовода в дорожных насыпях, создавая начало и окончание трубы. Кордонный выступ поддерживает грунтовые массы, что минимизирует попадание грязи в канал и подвижки грунтов.

Маркировка

Звенья оголовков ЗП 36 (ОСТ 35-27.2-85) маркируются в соответствии со стандартами Серии 3.501.1-177.93. Регламент предписывает различные способы записи: 1. ЗП 36-100. 2. ЗП 36.100. 3. ЗП 36 100.

Применение

Эти оголовки используются в дорожном строительстве для создания водосборных систем насыпей автомобильных и железных дорог. Они формируют искусственный канал из ряда элементов, соединения между которыми изолируются цементным раствором высокой прочности. Элементы подходят как для напорных, так и для безнапорных водоводов, прокладываемых под земляным полотном.

Устойчивость к нагрузкам

Насыпь может достигать 19 метров для железных дорог и 20 метров для автомобильных. Это давление грунта выдерживается благодаря значительному запасу прочности железобетона звена ЗП 36 (ОСТ 35-27.2-85).

Технология производства

Звенья ЗП 36 изготавливаются на специализированном оборудовании с использованием технологии вибролитья или вибропрессования. Применяются тяжелый бетон, мелкозернистые инертные наполнители, пластификаторы и другие специальные добавки, что обеспечивает высокую прочность и долговечность изделий.

Требования к материалам

Бетон должен соответствовать требованиям морозостойкости, так как эксплуатация ЖБ-изделий может происходить при температурах до -40 градусов. Звенья должны выдерживать не менее 300 циклов замораживания и размораживания без видимых повреждений. Водопоглощение бетона не должно превышать 4%, чтобы избежать быстрого выхода из строя водосборной системы.

Армирование

Для повышения прочностных характеристик оголовков применяется армирование стальными каркасами из горячекатаной стали класса А-100 и А-300. Арматура покрывается слоем бетона толщиной 30 мм, а дополнительная антикоррозионная обработка значительно продлевает срок службы.

Транспортировка и укладка

Массивные звенья оголовков ЗП 36 (ОСТ 35-27.2-85) транспортируются специальным транспортом в рабочем положении. Укладываются в несколько рядов, между которыми прокладываются деревянные подкладки. Складирование допускается как в вертикальном, так и в горизонтальном положении, при этом необходимо обеспечить доступ спецтехники для нормальной отгрузки.
