Звенья прямоугольных труб ЗП 8-200

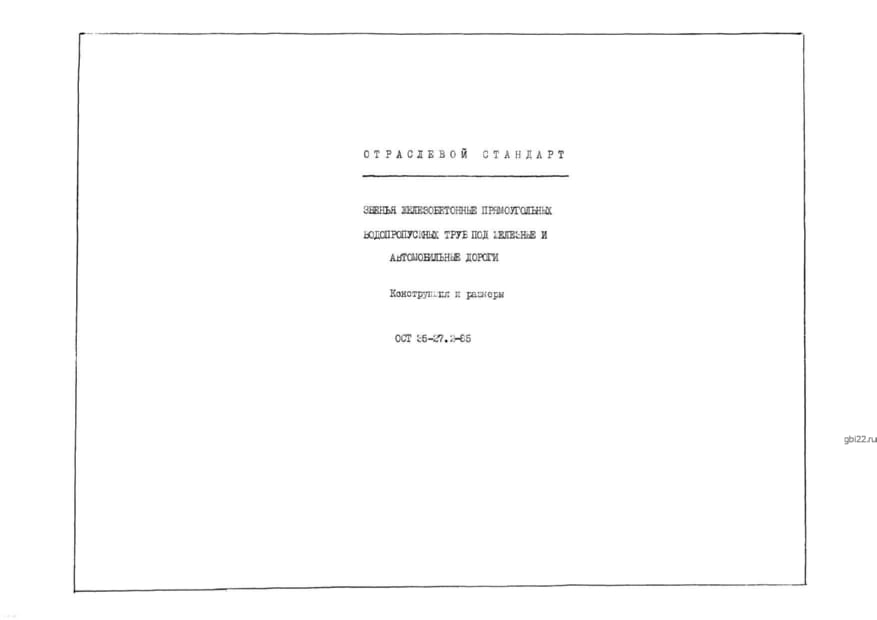

Звенья прямоугольных труб ЗП 8-200 (ОСТ 35-27.2-85) – это важный элемент водоотводных систем, предназначенных для периодического и постоянного использования. Эти конструкции изготавливаются из высокопрочного армированного бетона, способного выдерживать значительные нагрузки от верхнего слоя грунта дорожной насыпи, под которой располагаются водосборные трубы.

З – тип конструкции (звено);

П – обозначение прямоугольной формы;

8 – порядковый номер типоразмера;

200 – высота изделия в миллиметрах.

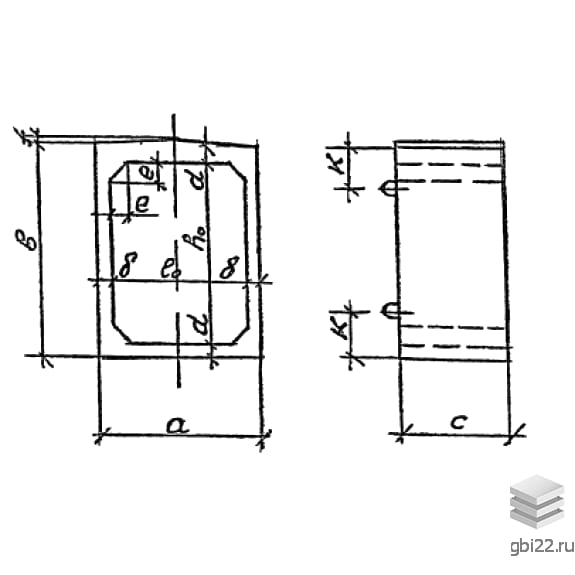

Основные характеристики

Длина: 2000 мм

Ширина: 1740 мм

Высота: 2430 мм

Вес: 6400 кг

Марка бетона: М300

Объем бетона: 2,56 м?

Геометрический объем: 8,4564 м?

Применение

Эти звенья используются в дорожных насыпях автомобильных и железных дорог, где необходимо отводить большие объемы атмосферных осадков. Без водосборных систем эксплуатация дорожных сооружений невозможна, так как подмывание насыпи может привести к ее разрушению.

Конструкция и маркировка

Звенья прямоугольных труб ЗП 8-200 (ОСТ 35-27.2-85) могут маркироваться различными способами, что не является ошибкой:

• ЗП 8-200.F;
• ЗП 8-200-F;
• ЗП 8 200 F.

Маркировка включает тип изделия, его размеры (округленные до дециметров) и тип исполнения (м – для северных условий, о – для повышенной агрессивности среды, F – для суровых климатических условий). Кодировка наносится на боковую поверхность ближе к основанию с использованием черной краски, которая сохраняет свою видимость на протяжении всего срока службы трубы.

Производственные технологии

Звенья производятся методом вибропрессования, также часто используется центрифугирование. Основным материалом является тяжелый бетон на основе портландцементов марки прочности М300 и мелкозернистых наполнителей. Бетон должен соответствовать классу прочности В22,5 и обеспечивать морозостойкость, водонепроницаемость и трещиностойкость, так как звенья эксплуатируются в различных агрессивных условиях.

Армирование и защита

Для повышения прочностных характеристик изделия армируются стальными конструкциями. Используется арматурная проволока, из которой изготавливаются сварные каркасы. Применяется сталь класса А-300 по ГОСТ 5781-82. Качественное армирование обеспечивает необходимую жесткость и прочность, что позволяет использовать конструкции в условиях высокой сейсмической активности (до 9 баллов по шкале Рихтера).

Транспортировка и хранение

Звенья транспортируются специальным транспортом, крупные партии могут отправляться по железной дороге или морем. Погрузка осуществляется с использованием специальной техники, при этом кран должен быть оснащен грузозахватными механизмами. При перевозке звенья фиксируются стальной лентой или проволокой, между ними прокладываются доски для предотвращения повреждений.

Хранение продукции осуществляется в крытых складах в горизонтальном положении, высота штабелей не должна превышать 4 метров. Слои прокладываются деревянными досками для защиты каждого звена от повреждений.
