Фундаментные балки 5БФ 111-2 АIV

Фундаментные балки 5БФ 111-2 АIV – это железобетонные изделия таврового сечения, представляющие собой букву "Т" в поперечном разрезе. Они предназначены для создания подошв или ростверков оснований кирпичных, блочных и панельных зданий, как промышленного, так и коммерческого назначения.

Расшифровка маркировки

5 – типоразмер;

БФ – балка фундаментная (тип конструкции);

111 – длина в дециметрах, округленная до целого числа (расстояние между гранями подколонников);

2 – группа несущей способности, ее порядковый номер;

АIV – класс арматуры, продольная стержневая арматура класса А-300 с преднапряжением, выполненном методом механической вытяжки.

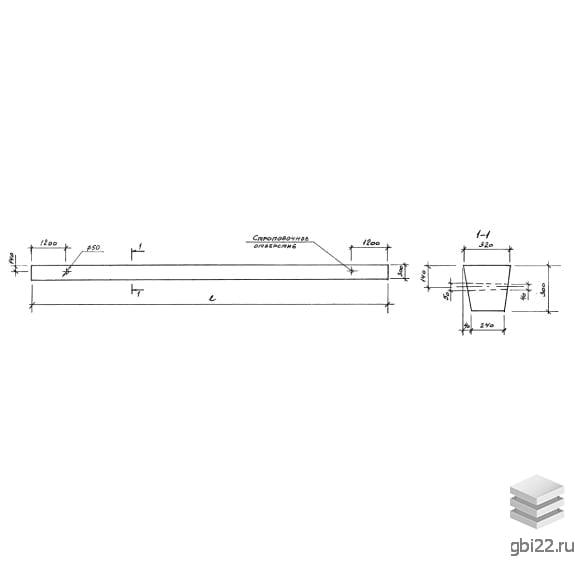

Основные характеристики

Длина: 11050 мм

Ширина: 320 мм

Высота: 300 мм

Вес: 2300 кг

Объем бетона: 0,93 м?

Геометрический объем: 1,0608 м?

Применение

Эти балки используются в строительстве фундаментных конструкций промышленных зданий с железобетонными колоннами высотой до 24 метров и панельными самонесущими и навесными стенами толщиной 300 мм без кирпичного цоколя и перегородок. Они могут эксплуатироваться во всех климатических зонах России, включая регионы с высокой сейсмической активностью (до 7 баллов по шкале Рихтера), а также при среднезимней температуре до -40 градусов.

Монтаж

Монтаж балок требует специальной техники из-за их значительной массы и негабаритных размеров. Рекомендуется использовать краны и лебедки. Укладка упрощается благодаря монтажным петлям, через которые проходит такелажный трос для надежной строповки. Перед установкой балок необходимо забить вертикальные элементы с шагом 1,4-6 метров и подготовить щебенчато-гравийную подсыпку.

Качество и эксплуатация

Фундаментные балки 5БФ 111-2 АIV изготавливаются из тяжелых конструкционных бетонов нормальной проницаемости класса прочности В30, что обеспечивает их морозостойкость, водонепроницаемость и трещиностойкость. Армирование выполняется стальными каркасами, соединенными шпильками и привязанными проволокой класса Вр-1. Стальные узлы изготавливаются из стали класса А-300в и обрабатываются антикоррозионными составами.

Транспортировка

Транспортировка осуществляется специализированным автомобильным, железнодорожным или водным транспортом. Каждый элемент должен быть зафиксирован и проложен деревянными подкладками для предотвращения повреждений бетонной поверхности. Складирование организуется штабелями.
