Промежуточные блоки ПБ 9-12-30

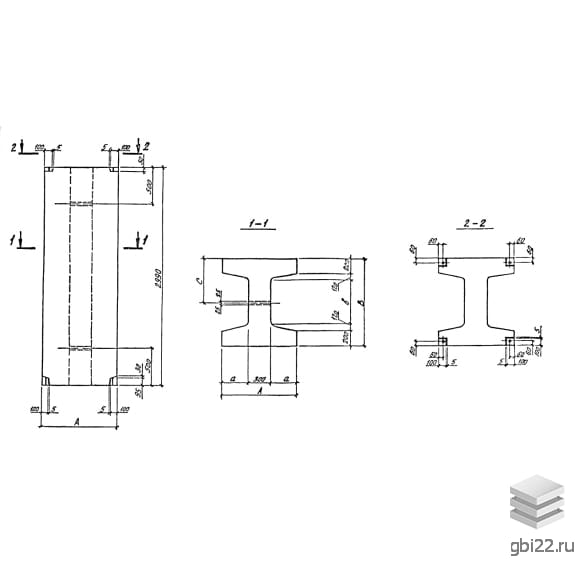

Промежуточные блоки ПБ 9-12-30 – это железобетонные конструкции прямоугольной формы с двутавровым поперечным сечением, предназначенные для использования в строительстве. Маркировка изделия расшифровывается следующим образом:

ПБ – тип конструкции (промежуточный блок);

9 – длина блока в сантиметрах;

12 – ширина блока в сантиметрах;

30 – высота блока в сантиметрах.

Основные характеристики

Высота: 3000 мм

Длина: 900 мм

Ширина: 1200 мм

Вес: 5120 кг

Марка бетона: М400

Применение

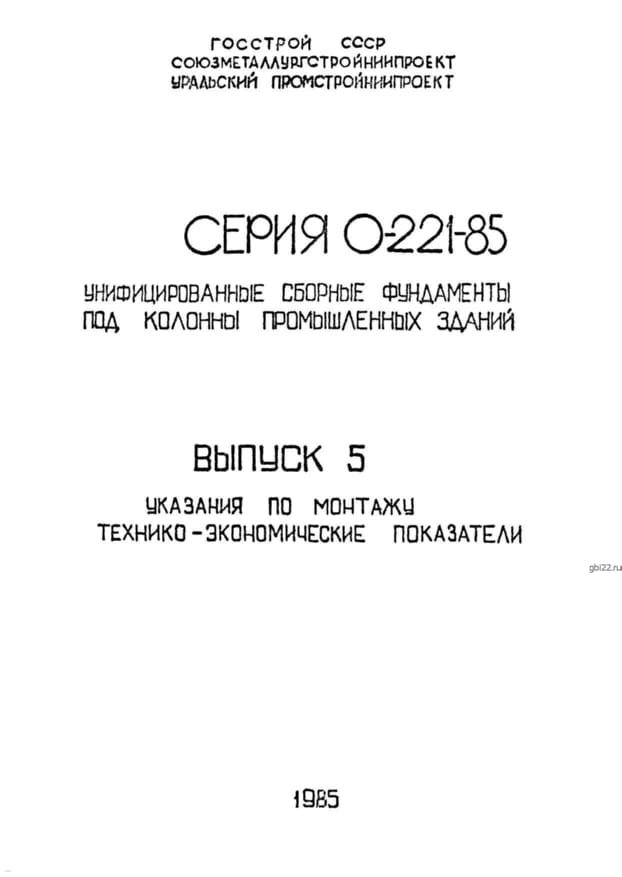

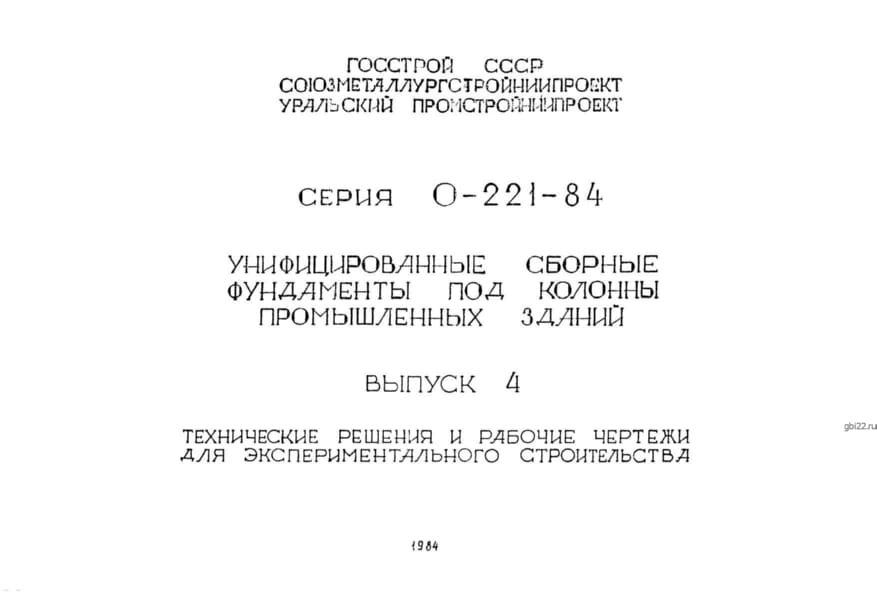

Эти высокопрочные промежуточные блоки используются в строительстве промышленных объектов и общественных зданий. Они являются частью сборно-монолитного фундамента, который формируется из железобетонных конструкций, спроектированных по Серии 0-221-84. Блоки служат опорами для колонн, обеспечивая надежную устойчивость всего строящегося сооружения.

Установка и монтаж

Промежуточные блоки устанавливаются на фундаментные плиты для достижения необходимой высоты, предусмотренной проектом. На блоки укладываются элементы со стаканом для колонн. Расчет конструкций выполнен с учетом рекомендаций СНиП II-6-74, с допустимым расчетным давлением грунта 0,7 МПа (7 кгс/см?).

Маркировка и качество

Цифровые и буквенные индексы, нанесенные на поверхность изделий, содержат важную информацию об изделиях, что упрощает их поиск на складе и обеспечивает своевременное снабжение необходимыми элементами по типовому проекту. Не допускается внесение произвольных изменений в маркировку.

Производственные требования

Изготовление промежуточных блоков ПБ 9-12-30 должно осуществляться стендовым методом с использованием тяжелого бетона марки М400. Водонепроницаемость и морозостойкость подбираются в зависимости от условий, указанных в проекте. Прочность блоков обеспечивается армированием, выполненным из пространственных каркасов, собранных методом контактной точечной сварки по ГОСТ 14098-68.

Контроль качества

Перед отправкой изделия проходят приемо-сдаточные испытания, в ходе которых проверяются прочность и качество поверхностей. Геометрические параметры должны соответствовать указанным в рабочих чертежах. Наличие дефектов, таких как сколы, трещины или оголенное армирование, недопустимо. После успешного прохождения испытаний конструкции снабжаются паспортами качества.

Хранение и транспортировка

Складирование и транспортировка промежуточных блоков ПБ 9-12-30 должны осуществляться в горизонтальном положении с опорой на плоскую сторону. Необходимо использовать подкладочные материалы, размещаемые на расстоянии 500 мм от торцевых концов. Высота штабеля должна составлять один ряд. Допускается хранение на боку с изолирующими подкладками на расстоянии 1000 мм от торцов конструкции. Важно соблюдать правила безопасности при погрузке, разгрузке и транспортировке изделий.
