Диафрагмы 2Д 34-42-1-3 с

Диафрагмы 2Д 34-42-1-3 с

Код товара:
54 527 руб.
цена с НДС*
Цена за 1м3, руб
33 248 с НДС*

серия 1.020.1-2с/89

Краткие характеристики
Длина, мм
3370
Ширина, мм
550
Высота, мм
4180
Вес, кг
4100

Все характеристики
Длина, мм
3370
Ширина, мм
550
Высота, мм
4180
Вес, кг
4100
Количество в квадратом метре, шт
0,54
Нормы погрузки на авто
4
Нормы погрузки ЖД
12
Ссылка на стандарт
https://disk.yandex.ru/d/kS7QrnXskpr42A
Расход стали, кг
303,9
Расход стали на 1м3 бетона, кг
185,30
Класс прочности
В25
Марка бетона
М350
Морозостойкость
F200-F300
Водонепроницаемость
W8-W10
Марка бетона по EN 206-1
C20/25
Геометрический объем
7,748
Объем бетона
1,64

Диафрагмы жёсткости 2Д 34-42-1-3 с

Диафрагмы жёсткости 2Д 34-42-1-3 представляют собой важный конструктивный элемент для многоэтажных зданий, как общественного, так и промышленного назначения. Основная задача этих железобетонных изделий заключается в восприятии и передаче вертикального давления от плит перекрытий, лестниц и других конструкций к фундаменту, а также в обеспечении устойчивости здания при сейсмических и ветровых нагрузках.

Маркировка изделия

Маркировка диафрагм жёсткости осуществляется в соответствии с требованиями Серии 1.020.1-2с/89 и ГОСТ 23009-78. Она включает в себя несколько вариантов обозначений:

  • 2Д 34-42-1-2 с;
  • 2Д 34-42-1-3 с;
  • 2Д 34-42-2 с;
  • 2Д 34-42-2-2 с;
  • 2Д 34-42-2-3 с.

Применение

Диафрагмы 2Д 34-42-1-3 используются при строительстве многоэтажных жилых и производственных зданий. Они разработаны для эксплуатации в холодных климатических условиях (максимальная температура t=-40°C).

Технические характеристики

Данные изделия применяются при высоте типовых этажей 3,3; 3,6 и 4,2 м. Установка осуществляется в пролётах рам по всей высоте здания. Соединение элементов с колоннами выполняется через вертикальные швы с использованием закладных изделий, а горизонтальные швы соединяются шпонками и арматурными выпусками.

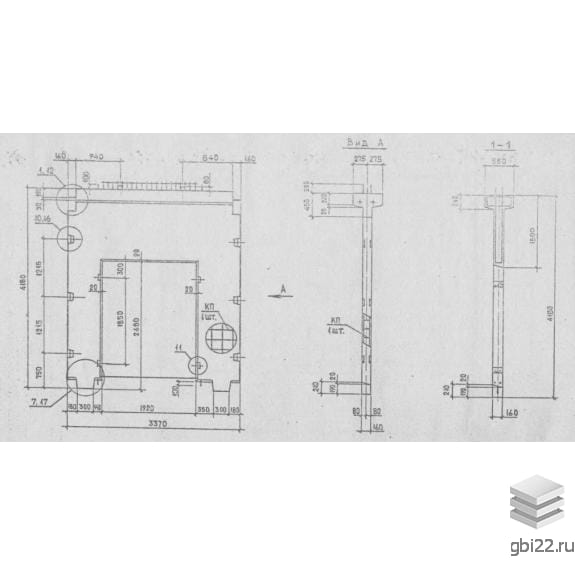

Форма и конструкция

Диафрагмы могут иметь «Г» или «Т»-образную форму в зависимости от количества полок. Панели первого типа предназначены для установки вдоль лестничных маршей.

Расшифровка маркировки

На примере марки 2Д 34-42-1-3 с можно выделить следующие характеристики:

  • 2 — двухполочная диафрагма;
  • Д — тип изделия (диафрагма жёсткости);
  • 34 — длина диафрагмы (дм);
  • 42 — высота диафрагмы (дм);
  • 1 — индекс по несущей способности;
  • 3 — тип расположения и размеры проёмов;
  • с — рекомендована для сейсмических районов с активностью до 9 баллов.

Основные параметры

Длина: 3370 мм

Ширина: 550 мм

Высота: 4180 мм

Вес: 4100 кг

Объем бетона: 1,7 м?

Геометрический объем: 7,7476 м?

Производство и качество

Диафрагмы изготавливаются в горизонтальных формах с использованием поточно-агрегатной технологии. В качестве материала применяется бетон класса B 25, а армирование осуществляется сварными каркасами и сетками. Класс арматуры — AI и AIII.

Пожарная безопасность

Диафрагмы жёсткости обладают пределом огнестойкости 2,5 часа и относятся к I типу по степени огнеупорности.

Транспортировка и хранение

Для транспортировки и хранения диафрагм необходимо сохранять заводское качество продукции. Изделия перевозят и хранят в специальных решётчатых кассетах в вертикальном положении. Рекомендуется тщательно укреплять панели, чтобы избежать их опрокидывания или смещения.

Обязательно размещение элементов так, чтобы маркировка была хорошо видна со стороны проезда или прохода. Для перевозки можно использовать полуприцепы с тягачами.

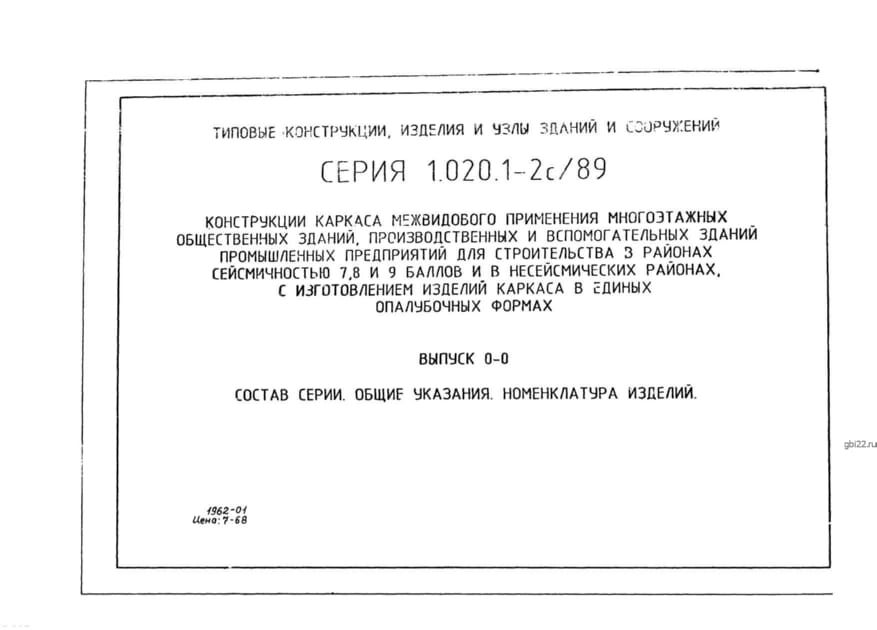

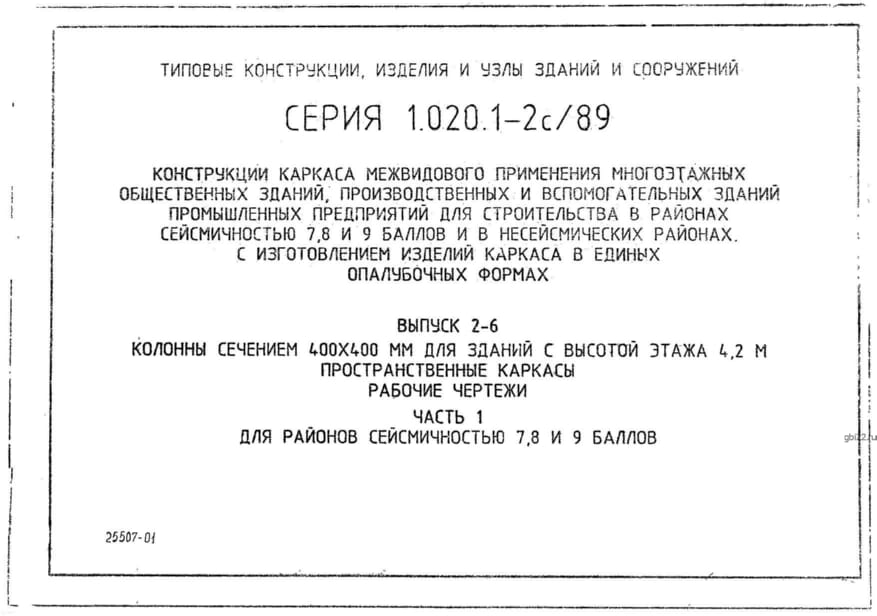

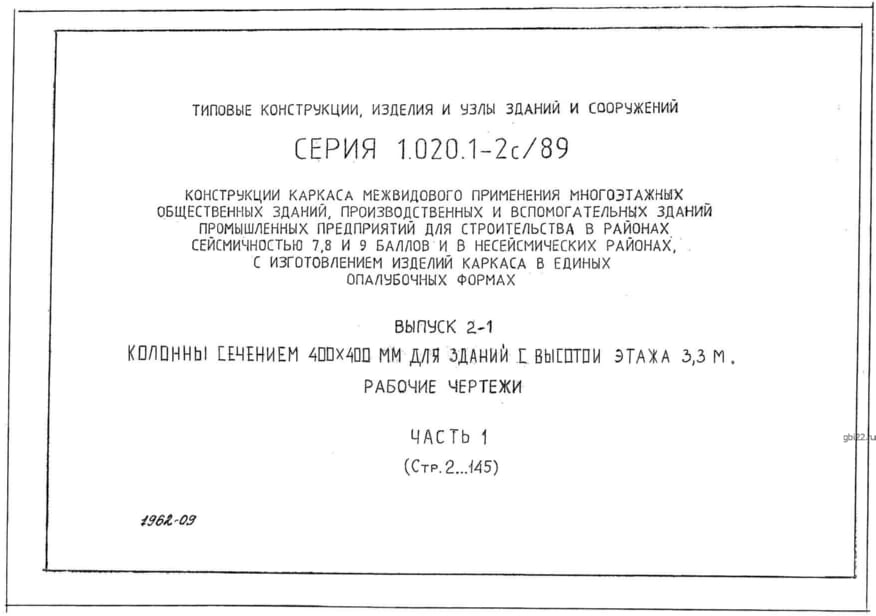

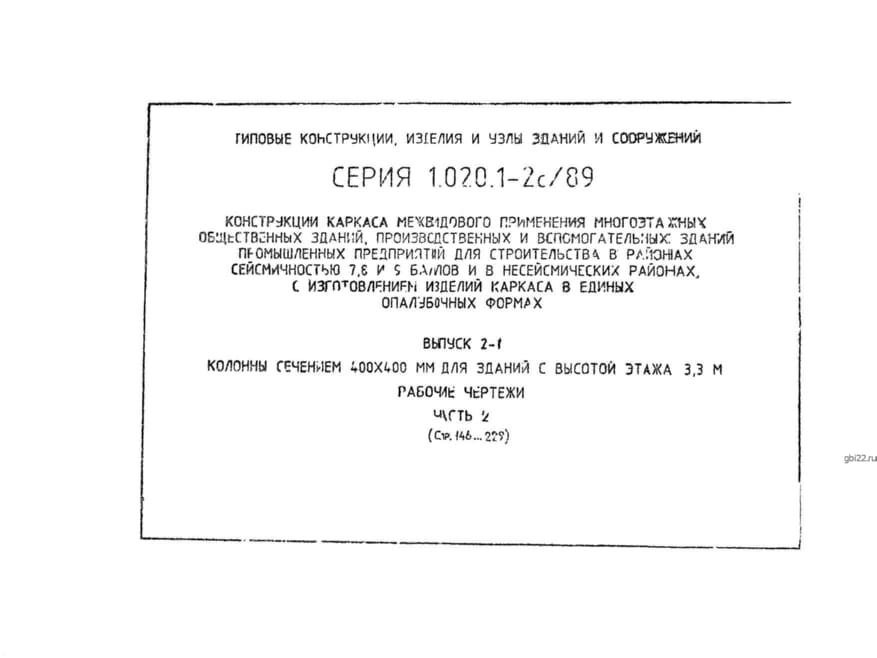

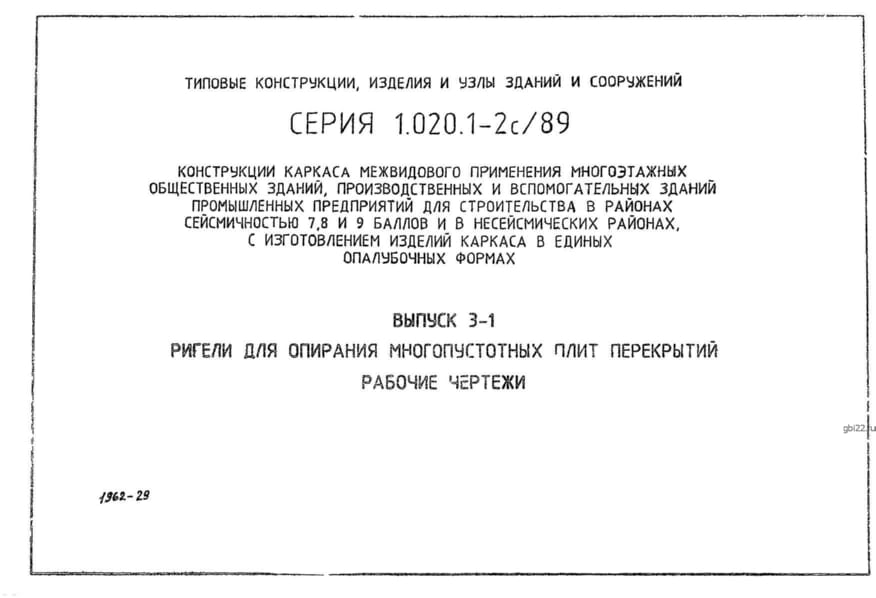

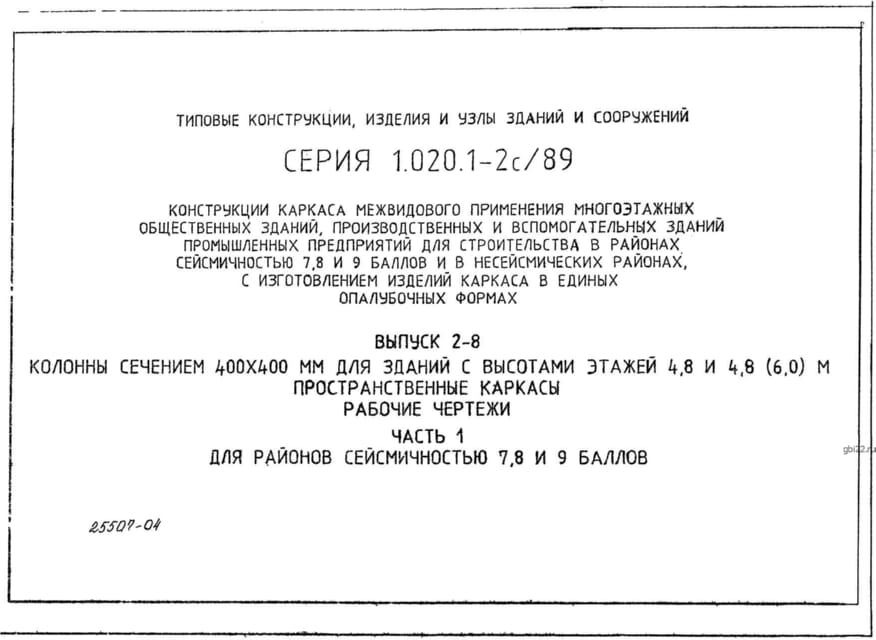

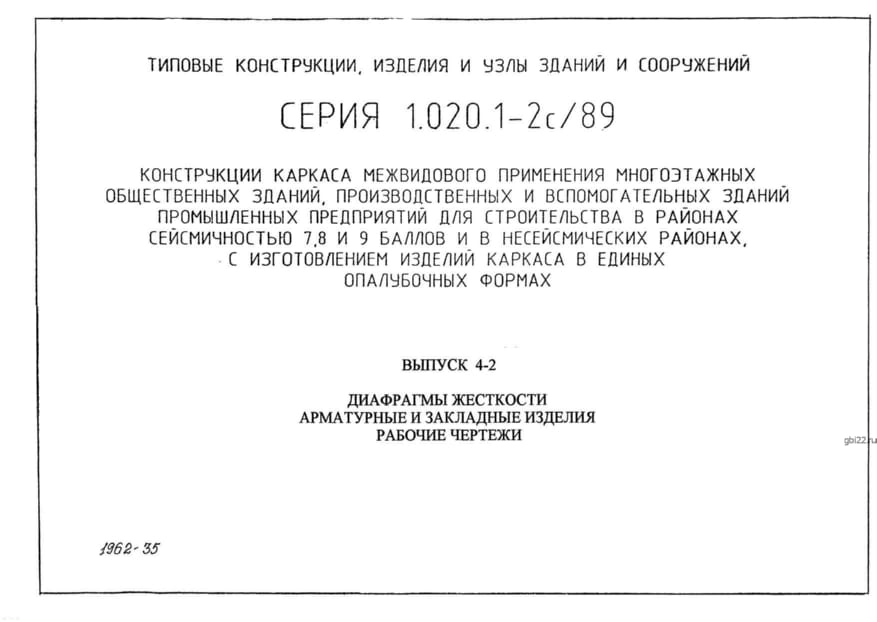

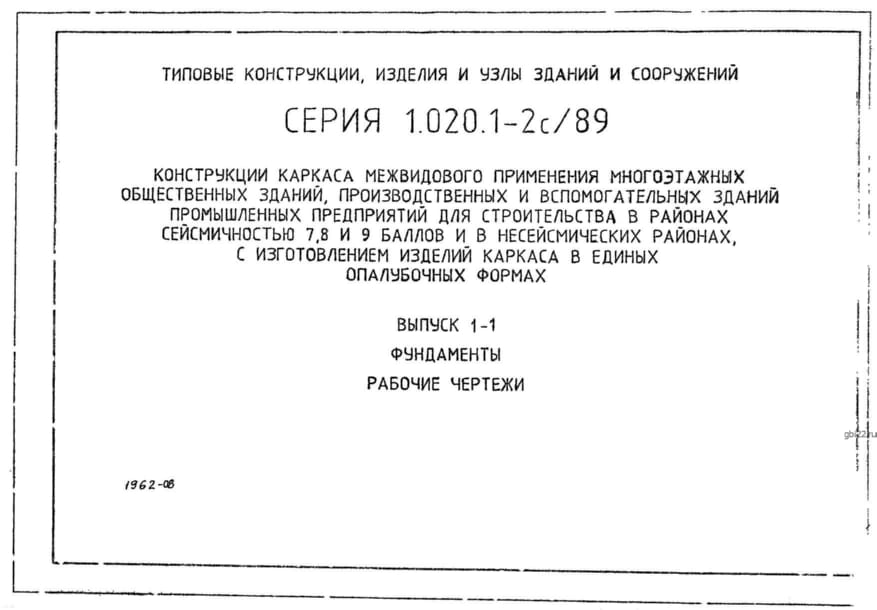

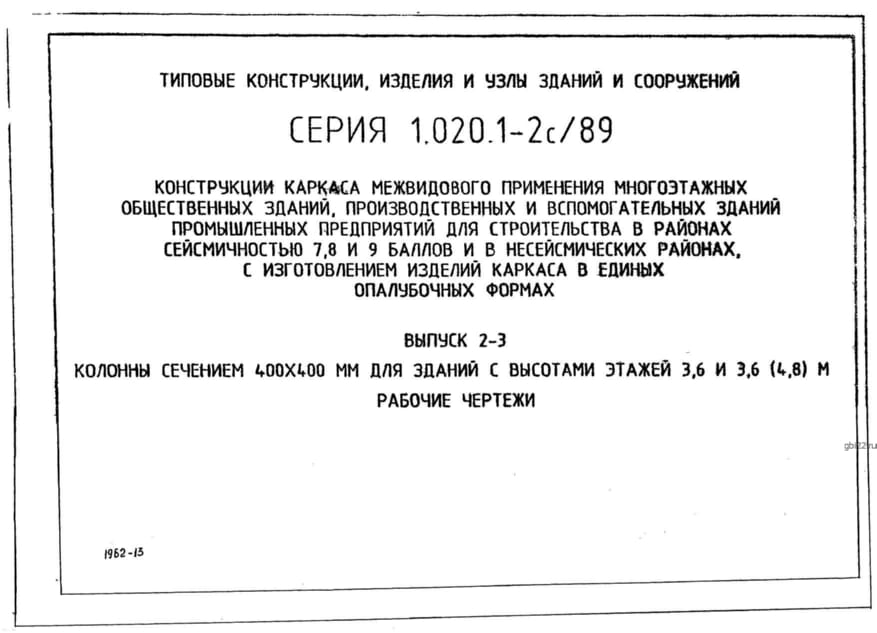

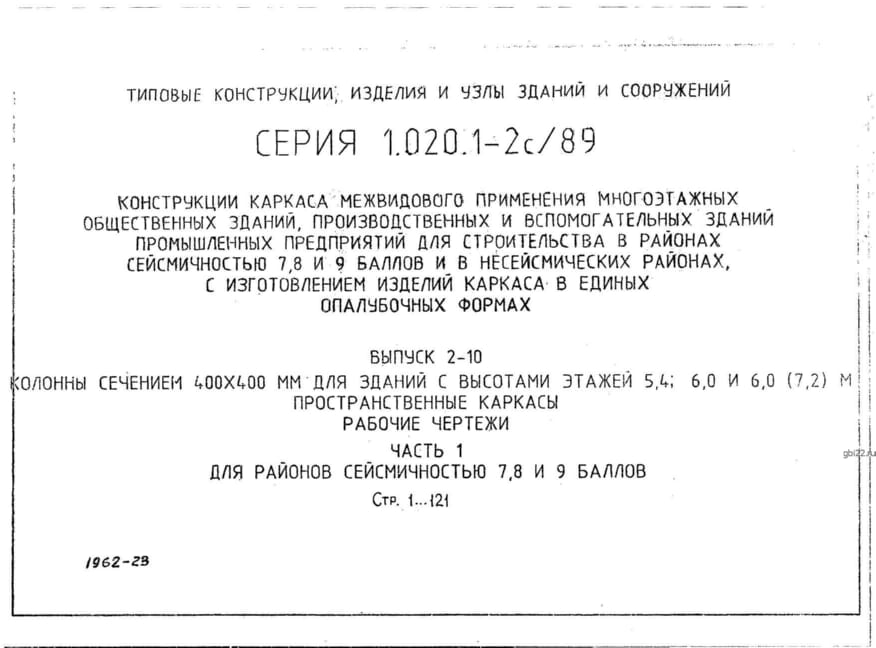

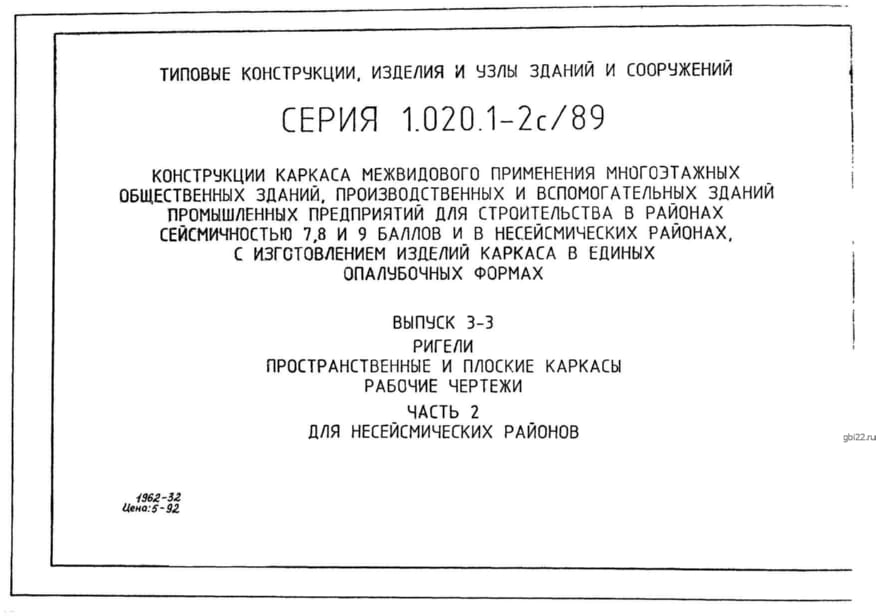

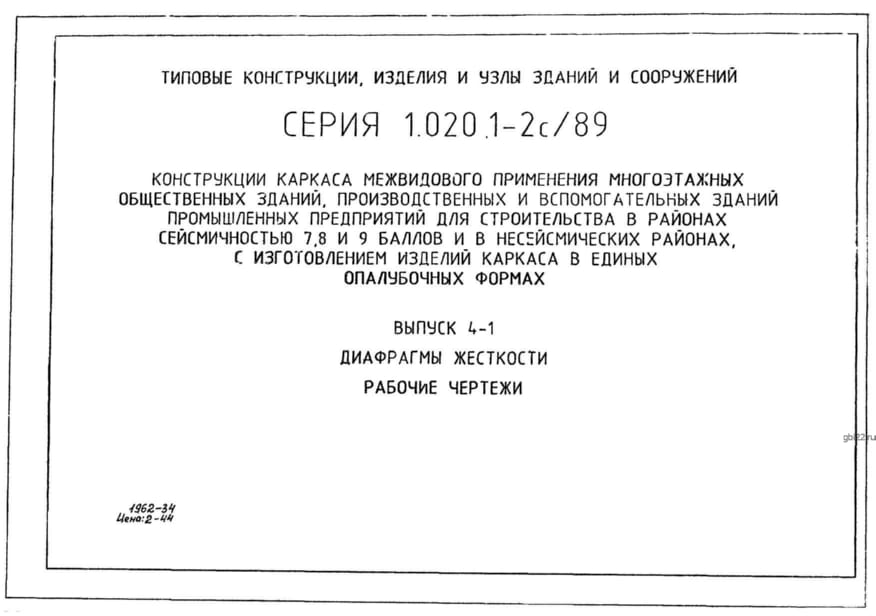

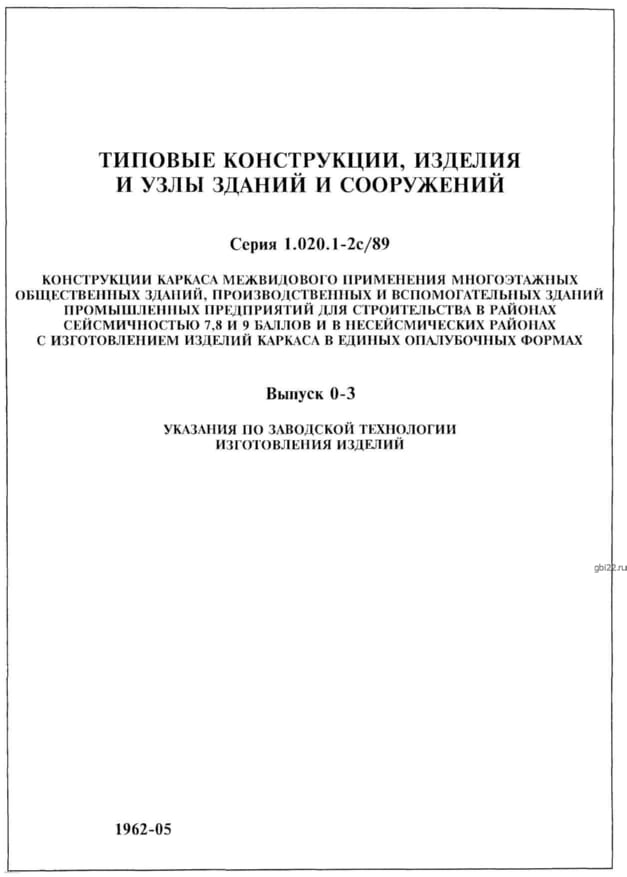

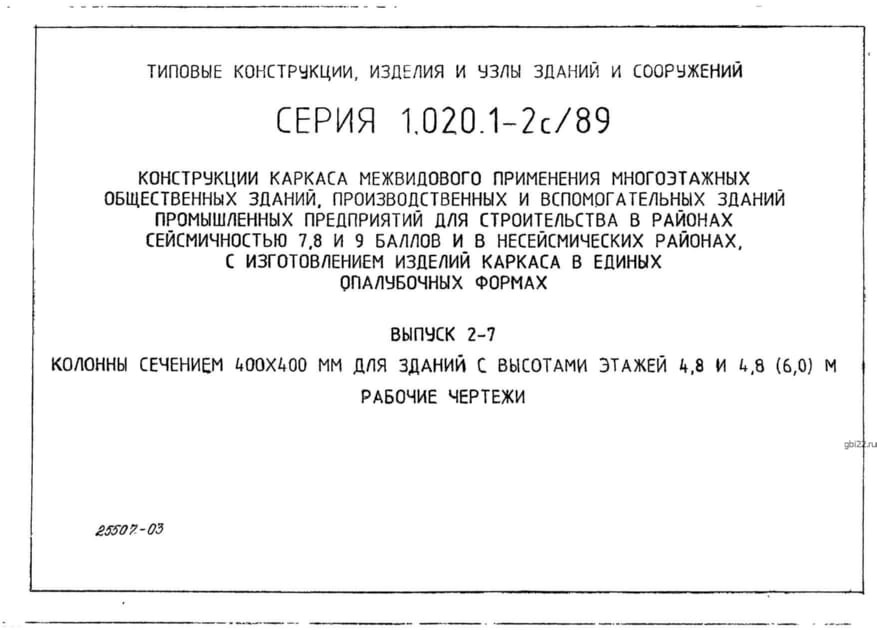

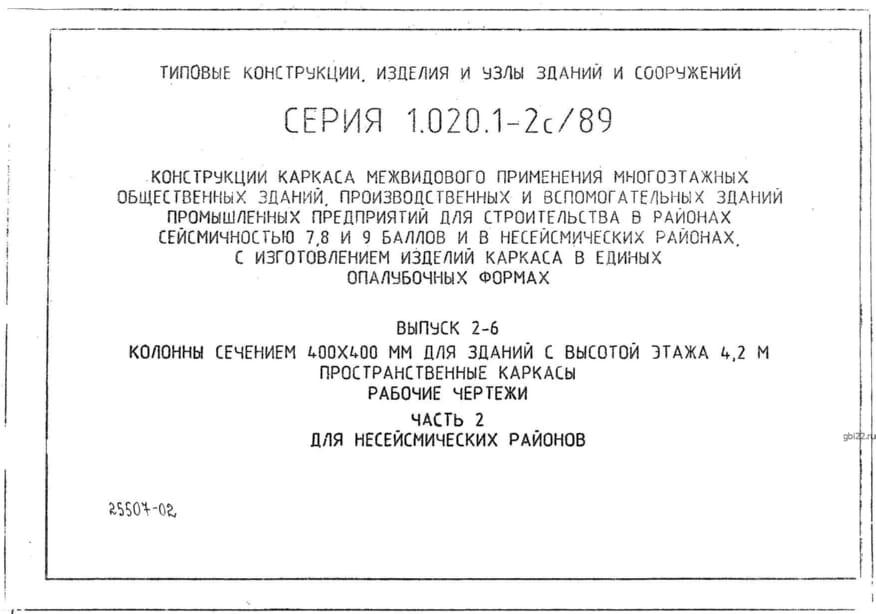

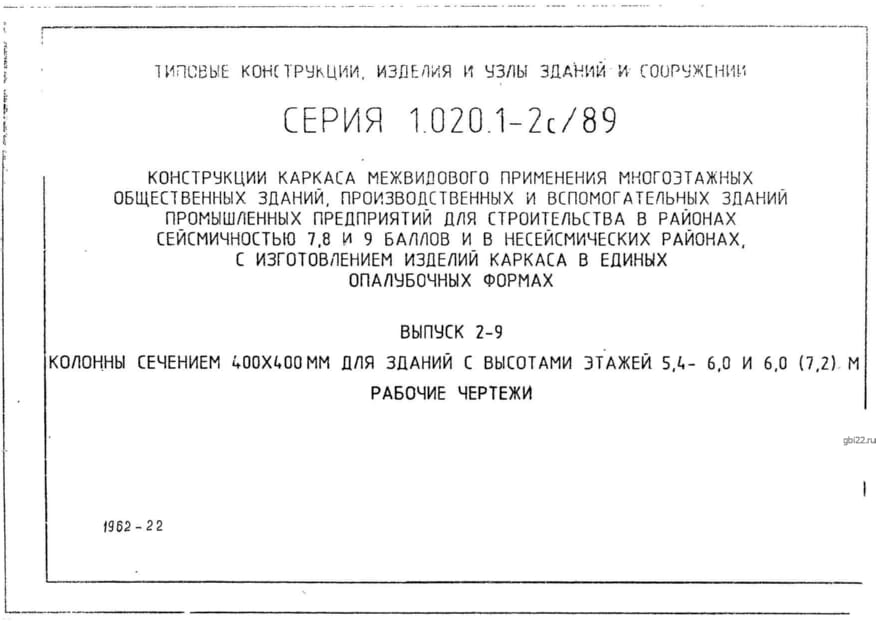

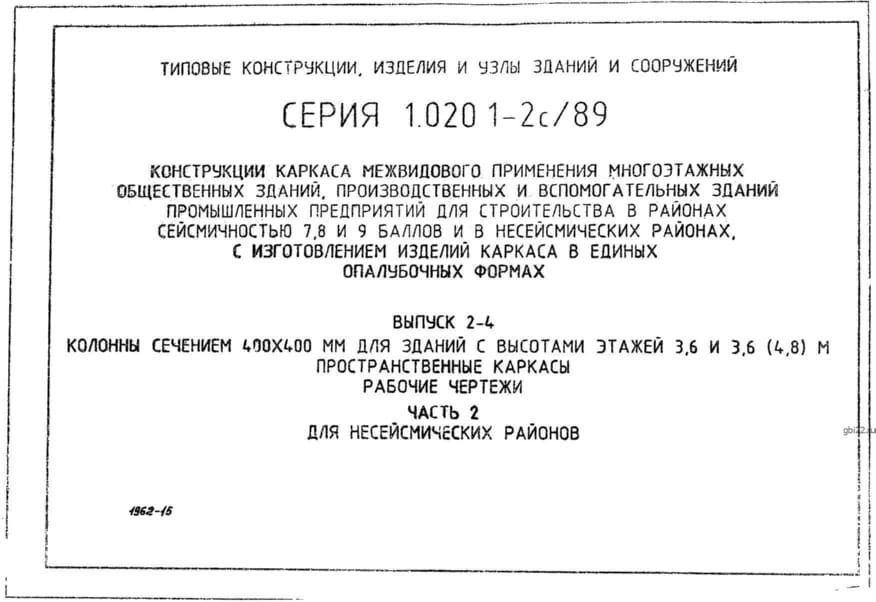

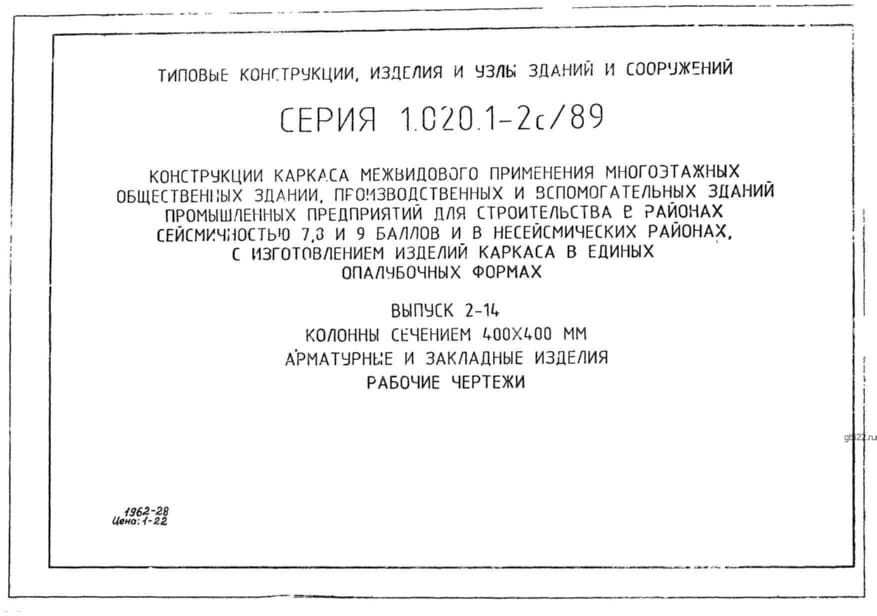

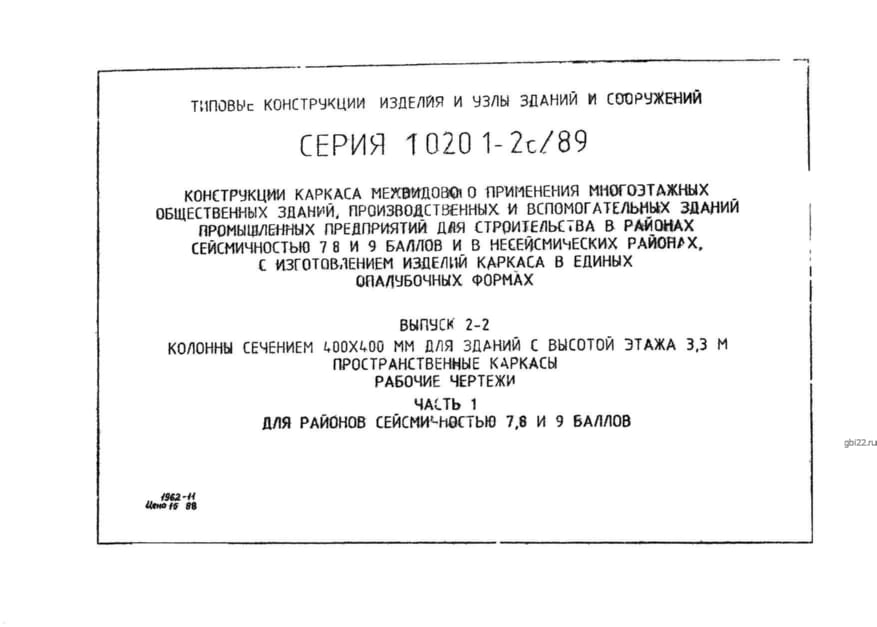

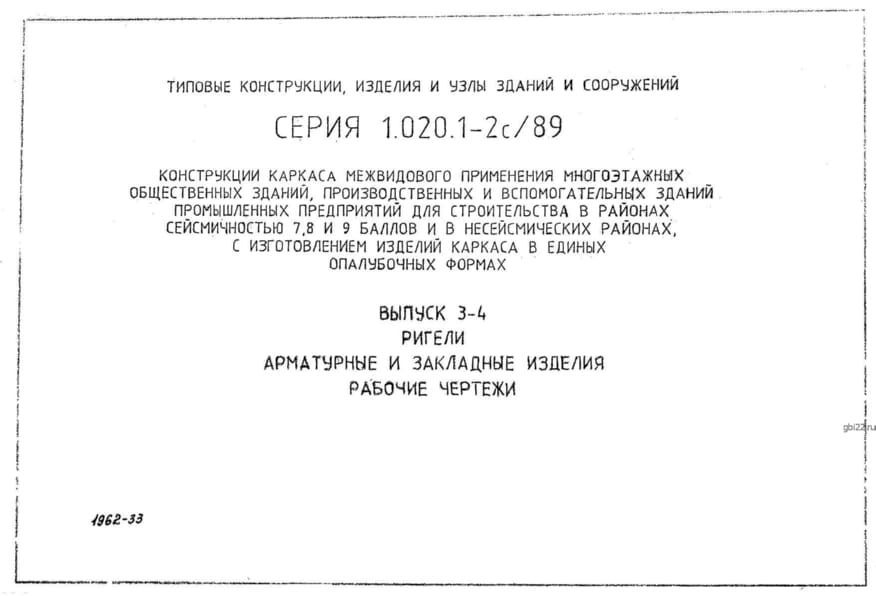

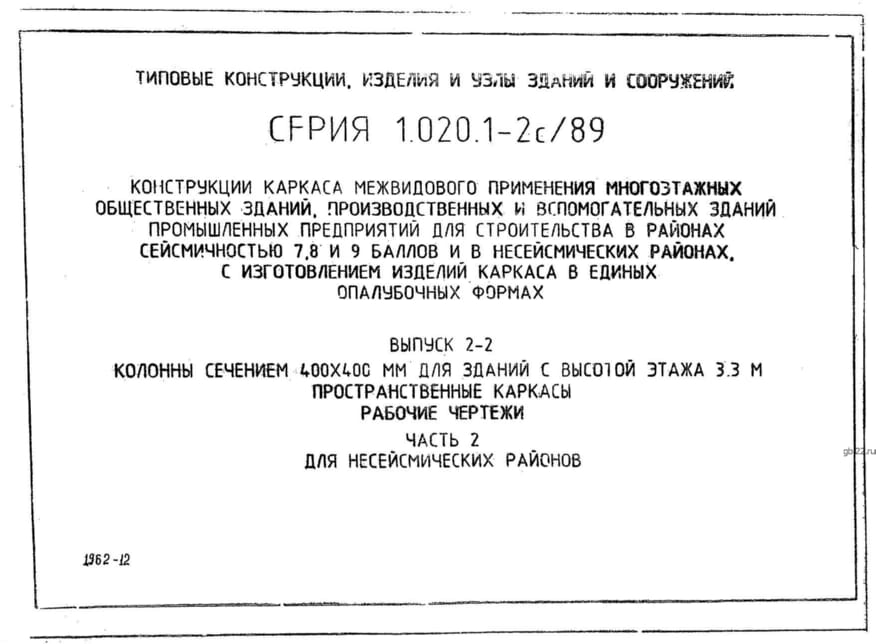

Стандарт
серия
Номер стандарта
1.020.1-2с/89
Статус
не определен
Год выпущенного стандарта
1990
Название стандарта
Конструкции каркаса межвидового применения многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий для строительства в районах сейсмичностью 7, 8, 9 баллов и в несейсмических районах с изготовлением изделий кар
