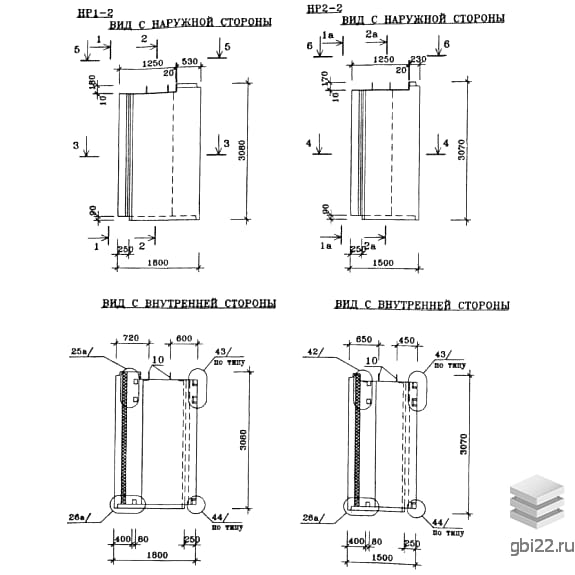

Наружные стеновые панели НР 1-2 (Альбом ИЖ 1.1-1)

Маркировка и расшифровка обозначений

Конструкции маркируются согласно Альбому ИЖ 1.1-1 и имеют строгую систему обозначений:

1. НР - тип конструкции (стеновая панель):

• Н - продольный фасад
• НТ - торец здания
• НР - ризалит
• НВ - входная группа

2. 1 - типоразмер изделия

3. 2 - модификация типоразмера

Важно: самостоятельное изменение маркировки не допускается.

Конструктивные особенности

Трехслойные панели с утеплителем применяются в крупнопанельном строительстве жилых домов и блок-секций. Геометрия изделий предусматривает технологические вырезы для монтажа оконных и дверных блоков.

Функциональное назначение в здании:

• Несущие стены продольных фасадов
• Ограждающие конструкции ризалитов
• Торцевые элементы зданий
• Оформление входных групп

Технические параметры

Основные габариты и характеристики:

• Длина: 1800 мм
• Ширина: 420 мм
• Высота: 3080 мм
• Масса: 2980 кг
• Класс бетона: М2500 (В20-В20)
• Морозостойкость: F50
• Водонепроницаемость: W2

Материалы и производство

Изготовление осуществляется согласно Альбому ИЖ 1.1-1 в горизонтальных формах фасадной стороной вниз.

Состав конструкции:

• Несущие слои: тяжелый бетон класса В20 (фасадные элементы) или В20 (торцевые панели)
• Теплоизоляция: пенополистирол ПСБ-С М250 (ГОСТ 15588-86)
• Армирование:
  • Наружный слой: сетка Вр1 ?5 мм (ГОСТ 6727-80)
  • Каркасы ризалитов: арматура AIII ?8 мм (ГОСТ 5781-82)
• Монтажные элементы:
  • Петли: сталь ВСт3сп2/пс2 (ГОСТ 380-72)
  • Анкеры: сталь AII и ВСт3кп2

Нормативные требования

Проектирование и монтаж регламентируются:

• ГОСТ 11024-84
• СНиП 2.03.01-84
• ТУ 5835-002-56737899-2011 (гибкие связи)

Готовые конструкции имеют поверхность, подготовленную под финишную отделку (окраску или оклейку обоями).
