Наружные стеновые панели НР 1-3 л (Альбом ИЖ 1.1-1)

Маркировка изделий

Обозначение НР 1-3 л (Альбом ИЖ 1.1-1) содержит ключевые параметры конструкции:

1. НР – тип панели:
Н – продольный фасад;
НТ – торец;
НР – ризалит;
НВ – вход.

2. 1 – типоразмер изделия.

3. 3 – марка типоразмера.

Изменение маркировки без согласования запрещено.

Конструктивные особенности

Трехслойные панели с гибкими связями предназначены для возведения крупнопанельных зданий и блок-секций. Форма – прямоугольная, возможны технологические вырезы под оконные и дверные проемы.

Применение:
• Несущие продольные стены;
• Боковые поверхности ризалитов;
• Торцевые элементы зданий;
• Оформление входных групп.

Технические требования

Производство регламентировано ГОСТ 11024-84 и СНиП 2.03.01-84.

Бетон:
• Класс В20 – для фасадных панелей и входов;
• Класс В20 – для торцов и ризалитов;
• Водонепроницаемость: W2;
• Морозостойкость: F50.

Утеплитель:
Пенополистирол ПСБ-С М250 (ГОСТ 15588-86).

Армирование:
• Наружный слой – сетка из проволоки Вр1 (?5 мм) (ГОСТ 6727-80);
• Торцы/ризалиты – каркасы из стержней AIII (?8 мм) (ГОСТ 5781-82).

Гибкие связи:
Изготавливаются по ТУ 5835-002-56737899-2011.

Монтажные элементы:
Петли – сталь ВСт3сп2/ВСт3пс2 (ГОСТ 380-72);
Анкеры – сталь ВСт3кп2 и AII.

Габариты и параметры

• Длина: 1800 мм
• Ширина: 420 мм
• Высота: 3080 мм
• Вес: 3050 кг
• Марка бетона: М2500

Производство и контроль

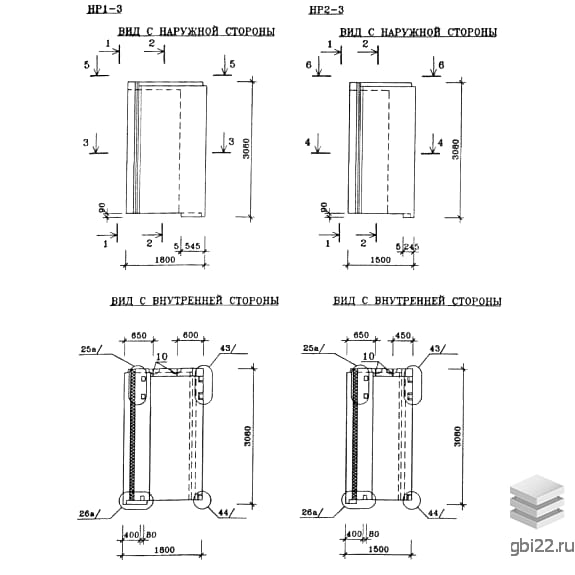

Изготовление ведется в горизонтальных формах (фасадом вниз). Допустимые отклонения соответствуют чертежам Альбома ИЖ 1.1-1. Внутренние поверхности готовы под финишную отделку.
