Плиты перекрытия тоннелей ПТН 21-20-20

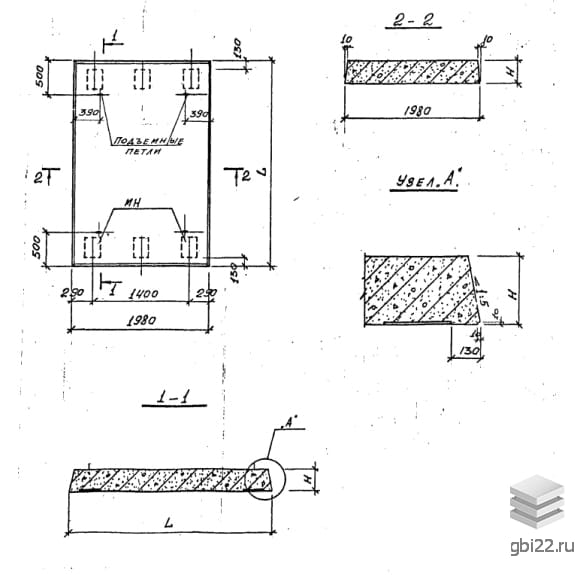

Плиты перекрытия тоннелей ПТН 21-20-20 представляют собой важный элемент подземных каналов. Эти съемные плиты имеют прямоугольную форму и небольшие размеры. Они выполнены из однородного бетона, армированного стальными сетками. На боковых гранях предусмотрены технологические уклоны с небольшим углом наклона. Для удобного подъема и манипуляций с плитами в их конструкции предусмотрены стальные петли.

Маркировка изделий

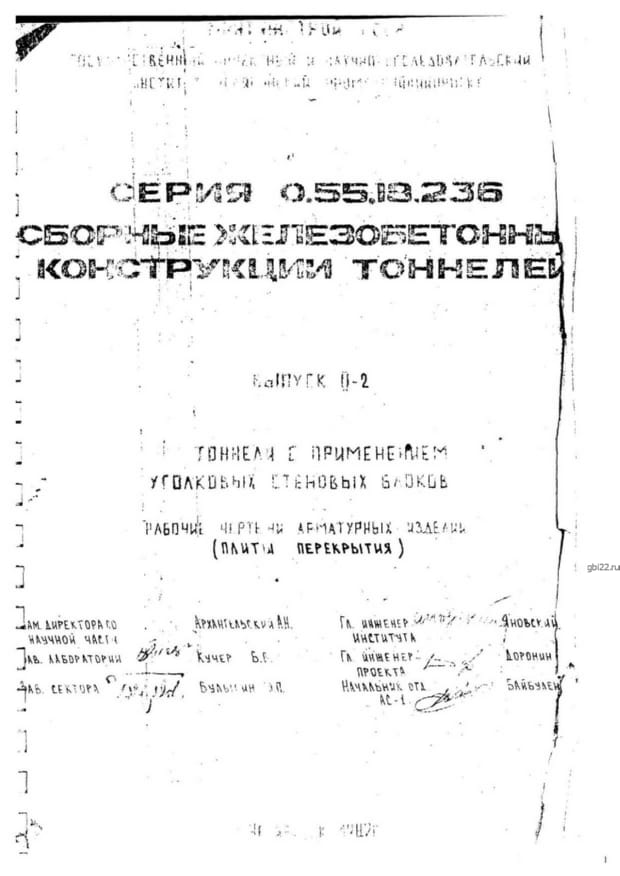

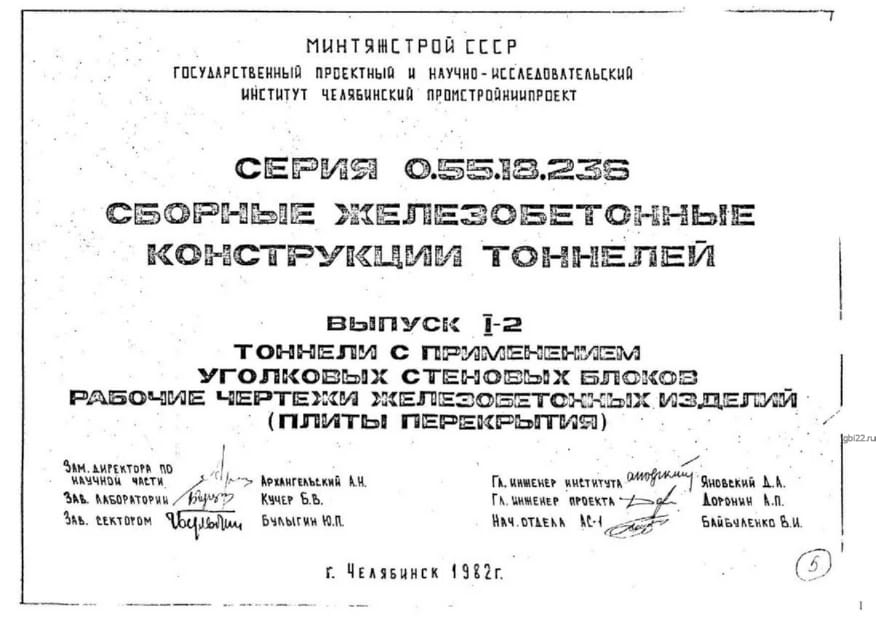

Каждое изделие имеет уникальную маркировку, состоящую из букв и цифр. В Серии 0.55.18.236 представлены наиболее распространенные варианты маркировки плит перекрытия тоннелей:

• ПТН 21-20-10;
• ПТН 21-20-15;
• ПТН 21-20-20;
• ПТН 21-20-5.

Применение

Плиты перекрытия широко используются для прокладки подземных инженерных магистралей, как коммунального, так и индустриального назначения. Тоннели высотой более 3 м также популярны для обустройства пешеходных переходов под насыпями. Плиты ПТН 21-20-20 востребованы из-за необходимости надежного устройства инженерных систем под землей в условиях роста городов.

Основные характеристики

Длина: 2400 мм

Ширина: 1980 мм

Высота: 250 мм

Вес: 2900 кг

Объем бетона: 1,16 м?

Геометрический объем: 1,188 м?

Требования к качеству

Плиты должны обеспечивать равномерное распределение вертикальных нагрузок от объектов, расположенных над подземными сооружениями. К ним предъявляются высокие требования по жесткости и надежности, а также устойчивости к повышенной влажности для долговечности эксплуатации.

Производственные рекомендации

Изготовление плит ПТН 21-20-20 рекомендуется осуществлять с использованием технологии вибропрессования для достижения плотной структуры. Для этого следует применять бетоны тяжелых марок, не ниже М200, что позволяет выдерживать нагрузки до нескольких десятков тонн на квадратный метр.

Армирование и морозоустойчивость

Армирование плит осуществляется с помощью сварных сеток и плоских каркасов из стали классов A-I и A-III. Все соединения выполняются контактной точечной электросваркой проволокой диаметром до 16 мм. Применение современных добавок обеспечивает морозоустойчивость не менее F100 и водонепроницаемость не ниже W4.

Хранение и транспортировка

Плиты ПТН 21-20-20 следует хранить в штабелях высотой до 2 метров, располагая лицевой стороной вверх. В местах с монтажными петлями необходимо использовать деревянные прокладки. При транспортировке важно обеспечить надежную фиксацию для предотвращения падения. Все детали хранения и транспортировки можно найти в Серии 0.55.18.236.
