Плиты перекрытия тоннелей ПТН 24-10-10

Плиты перекрытия тоннелей ПТН 24-10-10 представляют собой важный элемент подземных каналов. Эти съемные плиты имеют прямоугольную форму и небольшие размеры. Они изготовлены из однородного бетона, армированного стальными сетками. На боковых гранях предусмотрены технологические уклоны с небольшим углом наклона. Для удобного подъема и манипуляций с плитами в конструкции предусмотрены стальные петли.

Маркировка изделий

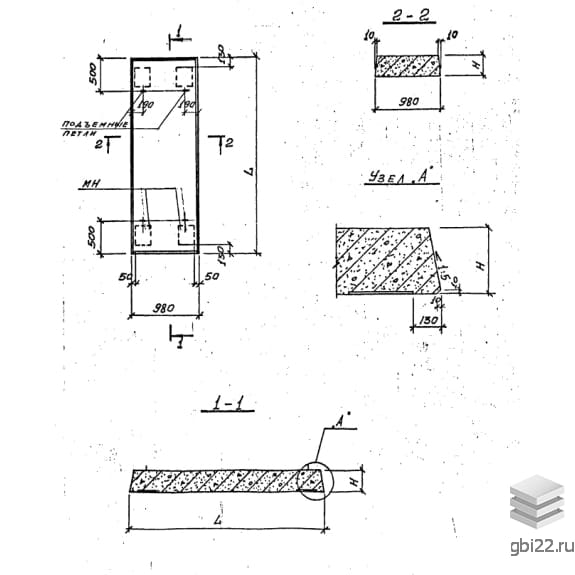

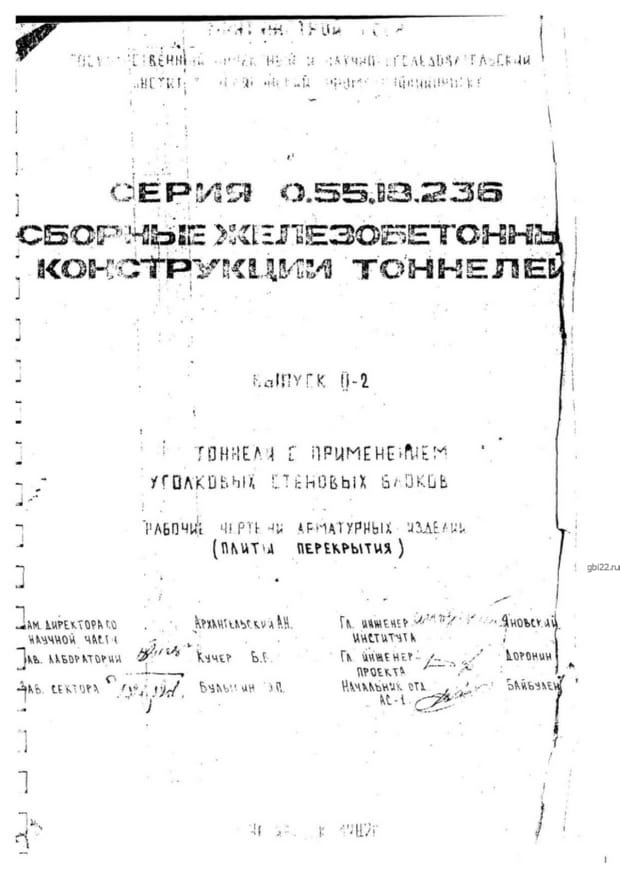

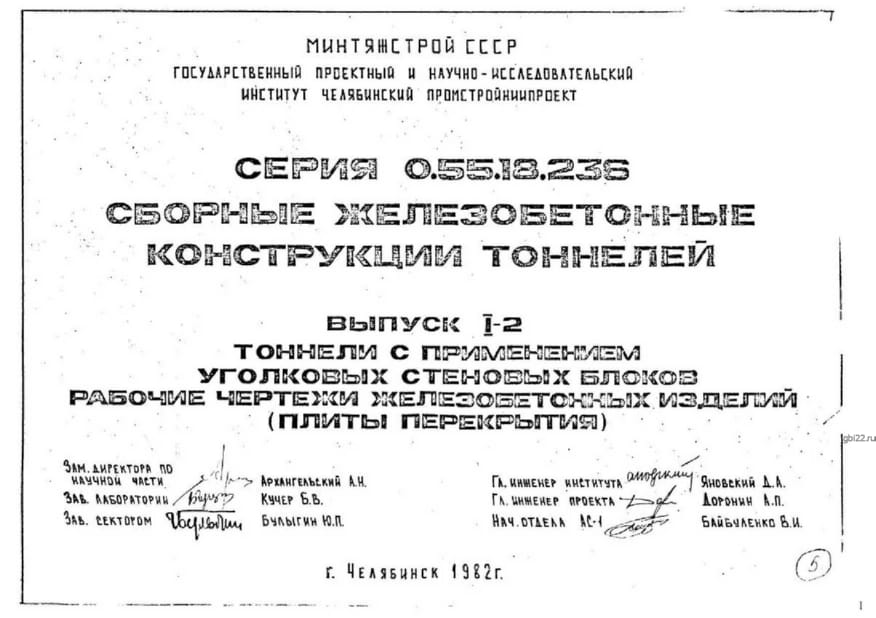

Каждое изделие имеет уникальную маркировку, состоящую из букв и цифр. В Серии 0.55.18.236 представлены наиболее распространенные варианты маркировки плит перекрытия тоннелей:

• ПТН 24-10-10;
• ПТН 24-10-15;
• ПТН 24-10-20;
• ПТН 24-10-5.

Применение

Для прокладки подземных инженерных магистралей, как коммунального, так и промышленного назначения, широко используются тоннели различных конструкций. Тоннели высотой более 3 метров также популярны для обустройства пешеходных переходов под насыпями. Плиты ПТН 24-10-10 востребованы из-за необходимости надежного устройства инженерных коммуникаций под землей в условиях роста городов.

Основные характеристики

Длина: 2700 мм

Ширина: 980 мм

Высота: 200 мм

Вес: 1300 кг

Объем бетона: 0,52 м?

Геометрический объем: 0,5292 м?

Требования к качеству

Плиты должны обеспечивать равномерное распределение вертикальных нагрузок от объектов, расположенных над подземными сооружениями. К изделиям предъявляются высокие требования по жесткости и надежности, а также устойчивости к повышенной влажности для долговечности эксплуатации.

Производственные особенности

Изготовление плит ПТН 24-10-10 рекомендуется осуществлять с использованием технологии вибропрессования, что обеспечивает плотную и устойчивую структуру. Для надежности следует применять бетоны тяжелых марок, не ниже М300, что позволяет выдерживать нагрузки до нескольких десятков тонн на квадратный метр.

Армирование и морозоустойчивость

Армирование плит осуществляется с помощью сварных сеток и плоских каркасов из стали классов A-I и A-III. Все арматурные элементы свариваются контактной точечной электросваркой. Применение современных добавок позволяет достичь морозоустойчивости не менее F100 и водонепроницаемости не ниже W4.

Хранение и транспортировка

Плиты ПТН 24-10-10 рекомендуется хранить в штабелях высотой до 2 метров, лицевой стороной вверх. В местах установки монтажных петель необходимо использовать деревянные прокладки. При транспортировке следует обеспечить надежную фиксацию для предотвращения падения. Все детали хранения и транспортировки можно найти в Серии 0.55.18.236.
