Наружные стеновые панели 2Н 10-1 (Альбом ИЖ 1.1-1)

Маркировка и расшифровка обозначений

2Н 10-1 (Альбом ИЖ 1.1-1) – уникальный код изделия, где:

• 2 – вариант архитектурной отделки;
• Н – тип конструкции (панель стеновая):
  Н – продольный фасад;
  НТ – торец;
  НР – ризалит;
  НВ – вход;
• 10 – типоразмер изделия;
• 1 – марка типоразмера.

Изменение маркировки без согласования не допускается.

Конструктивные особенности

Трехслойные панели с утеплителем предназначены для строительства крупнопанельных зданий. Имеют прямоугольную форму с технологическими вырезами под оконные и дверные проемы.

Применение:

• Продольные несущие стены;
• Боковые поверхности ризалитов;
• Торцевые конструкции;
• Оформление входных групп.

Технические параметры

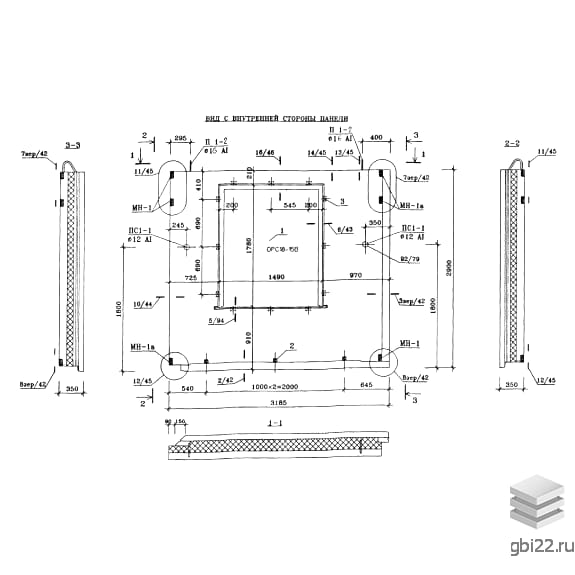

• Габариты: 3185?350?2900 мм
• Масса: 2940 кг
• Марка бетона: М2500
• Класс бетона: В20 (фасадные панели), В22.5 (торцы и ризалиты)
• Морозостойкость: F50
• Водонепроницаемость: W2

Материалы и производство

Изготовление осуществляется в горизонтальных формах согласно Альбому ИЖ 1.1-1.

Компоненты:

• Утеплитель: пенополистирол ПСБ-С М250 (ГОСТ 15588-86)
• Армирование:
  - Наружный слой: сетка Вр1 (?5 мм, ГОСТ 6727-80)
  - Торцевые элементы: каркасы из стержней AIII (?8 мм, ГОСТ 5781-82)
• Крепежные элементы:
  - Петли: сталь ВСт3сп2/пс2 (ГОСТ 380-72)
  - Анкеры: сталь ВСт3кп2 и AII
• Соединения: гибкие связи (ТУ 5835-002-56737899-2011)

Нормативная база

Конструкции разработаны в соответствии с:

• ГОСТ 11024-84
• СНиП 2.03.01-84
• Альбом ИЖ 1.1-1

Подготовка поверхностей

Внутренние плоскости панелей готовы к финишной отделке: покраске или оклейке обоями.
