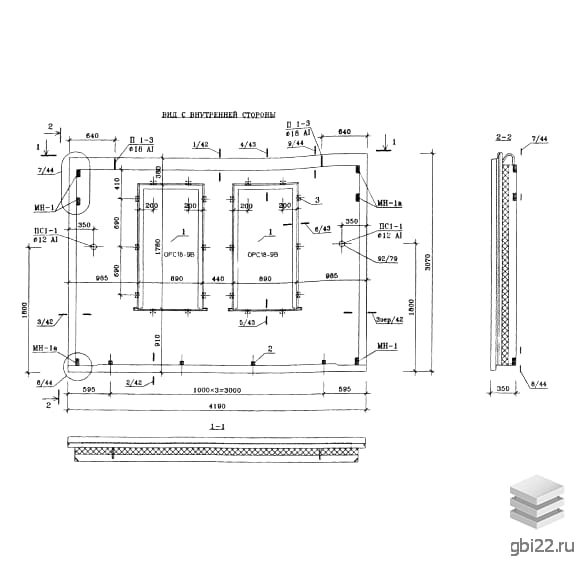

Наружные стеновые панели 6Н 2-1 (Альбом ИЖ 1.1-1)

Маркировка и расшифровка

Конструкции имеют прямоугольную форму и оснащены отверстиями, выступами и углублениями для формирования оконных и дверных проемов, что обеспечивает универсальность применения.

Расшифровка обозначения 6Н 2-1:

• 6 – тип архитектурной отделки;
• Н – вид конструкции (панель продольного фасада);
• 2 – типоразмер изделия;
• 1 – марка типоразмера.

Дополнительные обозначения:

• НТ – панель торца;
• НР – боковая стенка ризалита;
• НВ – входная конструкция.

Применение

Трехслойные панели с гибкими связями используются при возведении крупнопанельных зданий и блок-секций. В зависимости от расположения в каркасе они выполняют функции:

• продольных стен;
• несущих торцевых конструкций;
• боковых стен ризалитов;
• элементов входных групп.

Производство и материалы

Изготовление осуществляется в горизонтальных формах фасадной стороной вниз в соответствии с Альбомом ИЖ 1.1-1.

Основные материалы:

• Бетон класса В20 – для панелей фасада и входов;
• Бетон класса В20 – для торцевых и ризалитных конструкций;
• Пенополистирол ПСБ-С М250 (ГОСТ 15588-86) – утеплитель;
• Арматура Вр1 (?5 мм) – для наружного слоя;
• Каркасы из стержней AIII (?8 мм) – для торцов и ризалитов.

Технические характеристики

Нормативная база

Производство соответствует требованиям:

• ГОСТ 11024-84
• СНиП 2.03.01-84
• ГОСТ 6727-80
• ГОСТ 5781-82
