Наружные стеновые панели Н 10-2 л (Альбом ИЖ 1.1-1)

Маркировка и расшифровка

Конструкции обозначаются комбинацией символов Н 10-2 л (Альбом ИЖ 1.1-1), где:

• Н — тип панели (продольный фасад; НТ — торец; НР — ризалит; НВ — вход);
• 10 — типоразмер изделия;
• 2 — марка типоразмера.

Изменение маркировки без согласования запрещено.

Конструктивные особенности

Панели прямоугольной формы предназначены для монтажа в каркас зданий. В зависимости от расположения выполняют функции:

• продольных стен;
• боковых ограждений ризалитов;
• несущих торцевых конструкций;
• элементов входных групп.

Производство соответствует ГОСТ 11024-84 и СНиП 2.03.01-84.

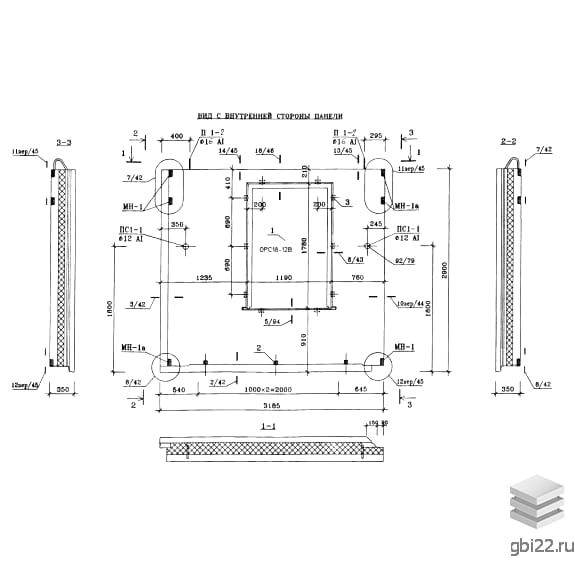

Технические параметры

• Длина: 3185 мм
• Ширина: 350 мм
• Высота: 2900 мм
• Вес: 2950 кг
• Марка бетона: М2500

Материалы и производство

Трехслойные панели изготавливаются в горизонтальных формах фасадной стороной вниз:

• Бетон: класс В20 (фасадные панели), В22.5 (торцы и ризалиты) с показателями W2 (водонепроницаемость) и F50 (морозостойкость)
• Утеплитель: пенополистирол ПСБ-С М250 (ГОСТ 15588-86)
• Армирование:
  • Наружный слой: сетка Вр1 (?5 мм, ГОСТ 6727-80)
  • Каркасы торцов/ризалитов: стержни AIII (?8 мм, ГОСТ 5781-82)
• Крепежные элементы:
  • Гибкие связи (ТУ 5835-002-56737899-2011)
  • Петли: сталь ВСт3сп2/пс2 (ГОСТ 380-72)
  • Анкеры: сталь ВСт3кп2 и AII

Монтаж и отделка

Допустимые отклонения регламентируются проектной документацией. Внутренние поверхности готовы под окраску или оклейку обоями.
