Наружные стеновые панели Н 5-1 (Альбом ИЖ 1.1-1)

Расшифровка маркировки

Обозначение Н 5-1 (Альбом ИЖ 1.1-1) содержит ключевую информацию о конструкции:

• Н – тип изделия (панель стеновая продольного фасада; НТ – торца; НР – ризалита; НВ – входа);
• 5 – типоразмер;
• 1 – марка типоразмера.

Изменение маркировки без согласования запрещено.

Конструктивные особенности

Панели прямоугольной формы изготавливаются с технологическими отверстиями, выступами и углублениями для монтажа оконных и дверных проемов. Подходят для любых типовых проектов.

Область применения

Трехслойные панели с гибкими связями используются в строительстве:

• крупнопанельных жилых домов;
• блок-секций.

В зависимости от расположения выполняют функции:

• продольных несущих стен;
• боковых стен ризалитов;
• торцевых конструкций;
• элементов входных групп.

Технические требования

Производство регламентировано:

• ГОСТ 11024-84;
• СНиП 2.03.01-84;
• Альбомом ИЖ 1.1-1.

Материалы и параметры

• Бетон:
  • класс В20 – для фасадных панелей и входов;
  • класс В20 – для торцевых и ризалитных конструкций;
  • водонепроницаемость W2;
  • морозостойкость F50.
• Утеплитель: пенополистирол ПСБ-С М250 (ГОСТ 15588-86).
• Армирование:
  • наружный слой – сетка Вр1 (?5 мм, ГОСТ 6727-80);
  • внутренний слой – аналогично;
  • торцы и ризалиты – каркасы из стержней AIII (?8 мм, ГОСТ 5781-82).
• Гибкие связи: соответствуют ТУ 5835-002-56737899-2011.
• Монтажные петли: сталь ВСт3сп2/ВСт3пс2 (ГОСТ 380-72).

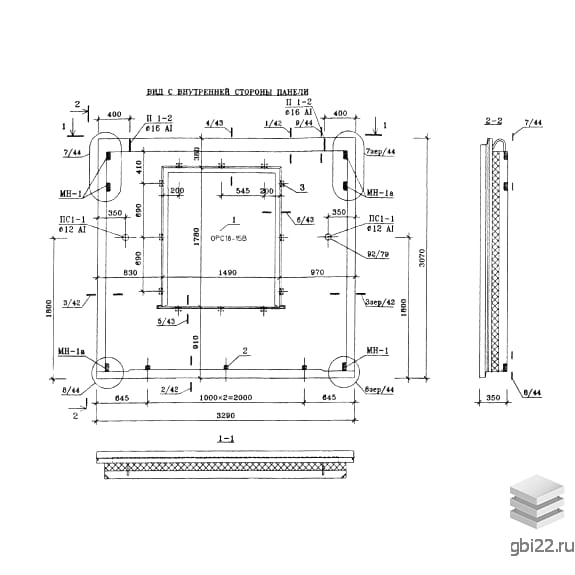

Габариты и вес

• Длина: 3290 мм
• Ширина: 350 мм
• Высота: 3070 мм
• Масса: 3720 кг
• Марка бетона: М2500

Технология производства

Изготовление осуществляется в горизонтальных формах фасадной стороной вниз. Геометрические параметры контролируются по рабочим чертежам. Внутренние поверхности готовы под финишную отделку.
