Наружные стеновые панели Н 5-1 л (Альбом ИЖ 1.1-1)

Маркировка изделий

Обозначение Н 5-1 л (Альбом ИЖ 1.1-1) расшифровывается следующим образом:

• Н – тип конструкции: стеновая панель (Н – продольного фасада; НТ – торцевая; НР – ризалита; НВ – входная);
• 5 – типоразмер изделия;
• 1 – марка типоразмера.

Изменение маркировки без согласования не допускается.

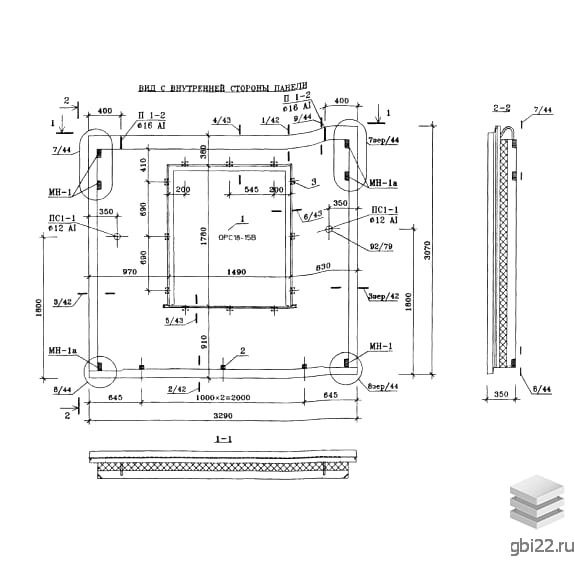

Конструктивные особенности

Панели имеют прямоугольную форму и оснащены технологическими отверстиями, выступами и углублениями для формирования оконных и дверных проёмов. Это позволяет адаптировать их под различные типовые проекты.

Область применения

Трёхслойные панели с гибкими связями используются в строительстве крупнопанельных зданий и блок-секций. В зависимости от расположения в каркасе они могут выполнять функции:

• продольных стен;
• боковых несущих стен ризалитов;
• торцевых конструкций;
• элементов входных групп.

Нормативные требования

Производство и расчёт панелей регламентируются:

• ГОСТ 11024-84;
• СНиП 2.03.01-84.

Технология изготовления

Панели изготавливаются в горизонтальных формах фасадной стороной вниз. Основные требования к материалам:

• Бетон: класс В20 (для панелей фасада и входа), В20 (для торцов и ризалитов). Параметры: водонепроницаемость W2, морозостойкость F50.
• Утеплитель: пенополистирол ПСБ-С марки М250 (ГОСТ 15588-86).
• Армирование: наружный слой – сетка из проволоки Вр1 (?5 мм, ГОСТ 6727-80); внутренний слой – аналогично. Для торцов и ризалитов – каркасы из стержней AIII (?8 мм, ГОСТ 5781-82).
• Гибкие связи: соответствуют ТУ 5835-002-56737899-2011.
• Монтажные петли: сталь AI (ВСт3сп2/ВСт3пс2, ГОСТ 380-72).

Габариты и параметры

• Длина: 3290 мм
• Ширина: 350 мм
• Высота: 3070 мм
• Вес: 3720 кг
• Марка бетона: М2500

Контроль качества

Допустимые отклонения геометрических параметров должны соответствовать рабочим чертежам. Внутренние поверхности готовы под финишную отделку (окраску, оклейку обоями).
